Порталы круглого сечения 35, 110 кВ

Описание и область применения

Унифицированные конструкции стальных порталов открытых распределительных устройств (ОРУ) напряжением 35-110кВ предназначены для подвески ошиновки и устанавливаются на открытых площадках высоковольтных станций.

Общая характеристика порталов ОРУ:

• полная заводская готовность и сдача изделия «под ключ»;
• минимальные сроки и высокое качество изготовления;
• возможность доставки порталов на объект как автомобильным, так и железнодорожным транспортом;
• удобство и простота технологии монтажа порталов.

По своему назначению порталы ОРУ делятся на шинные (для поддержки проводов сборных шин) и линейные (для поддержки проводов верхнего яруса линейной ошиновки)

Габариты и внешний вид порталов

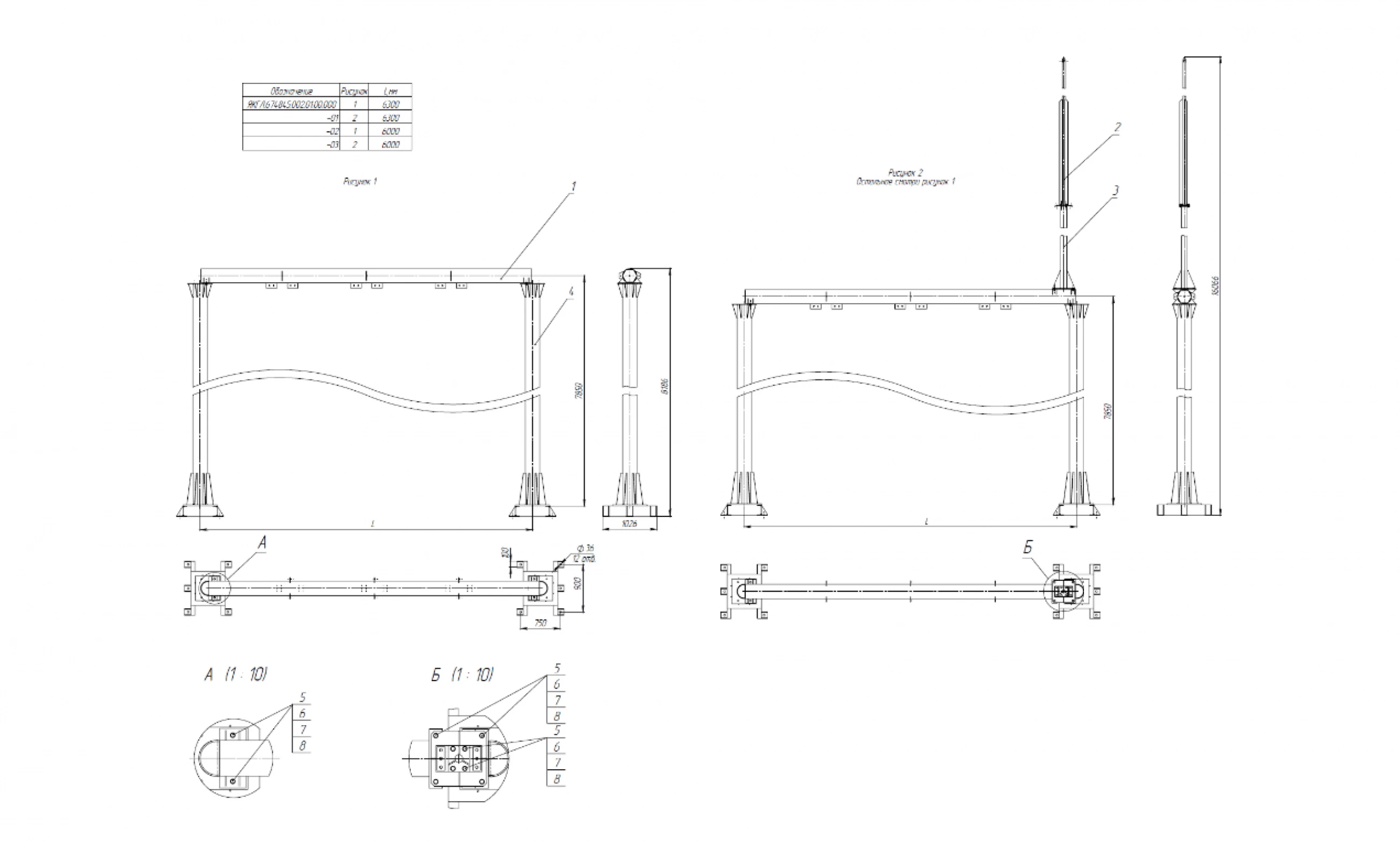

1) Портал линейный 35 кВ: 1 - траверса линейные; 2 - тросостойка; 3 - молниеотвод; 4 - стока портальная

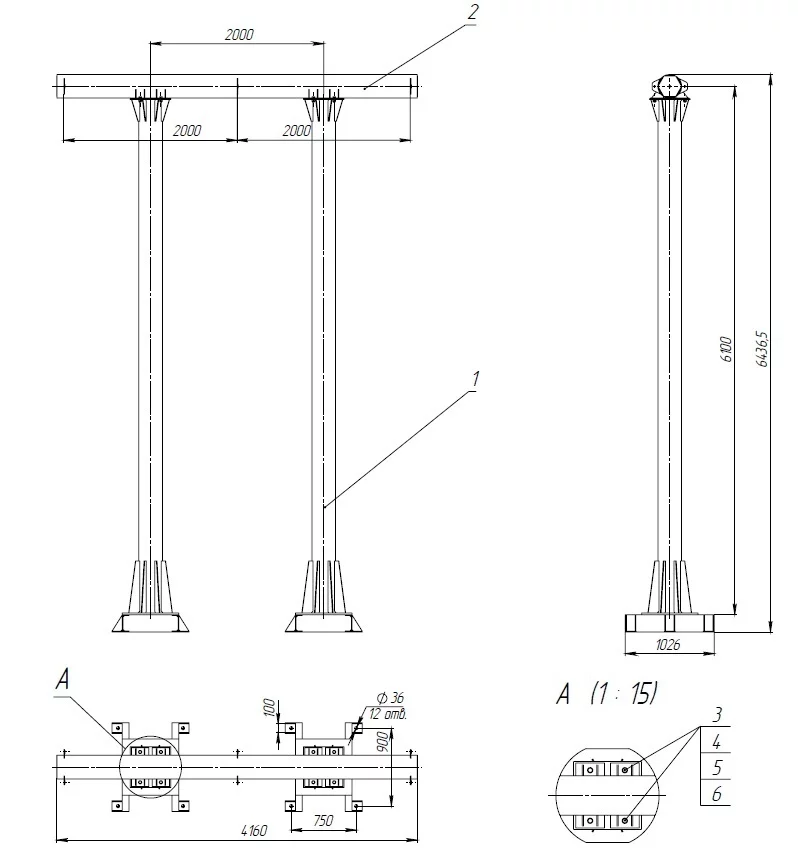

2) Портал шинный 35 кВ: 1- стока портальная; 2 - траверса портальные

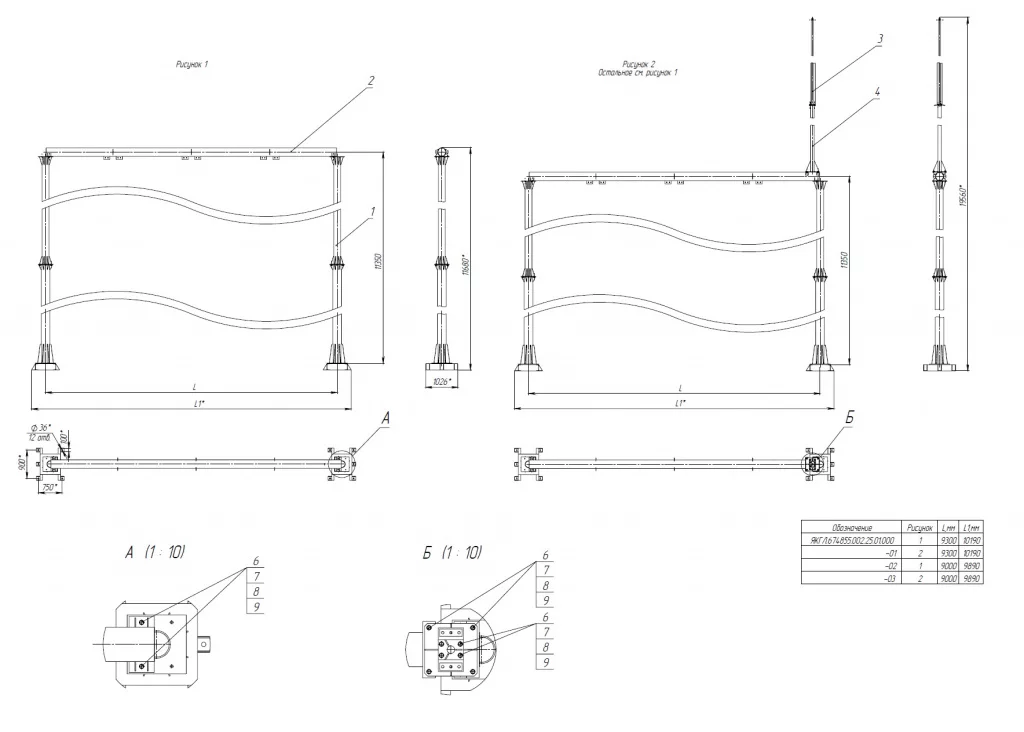

3) Портал линейный 110 кВ: 1 - стока портальная ; 2 - траверса линейные ; 3 - тросостойка ; 4 - молниеотвод

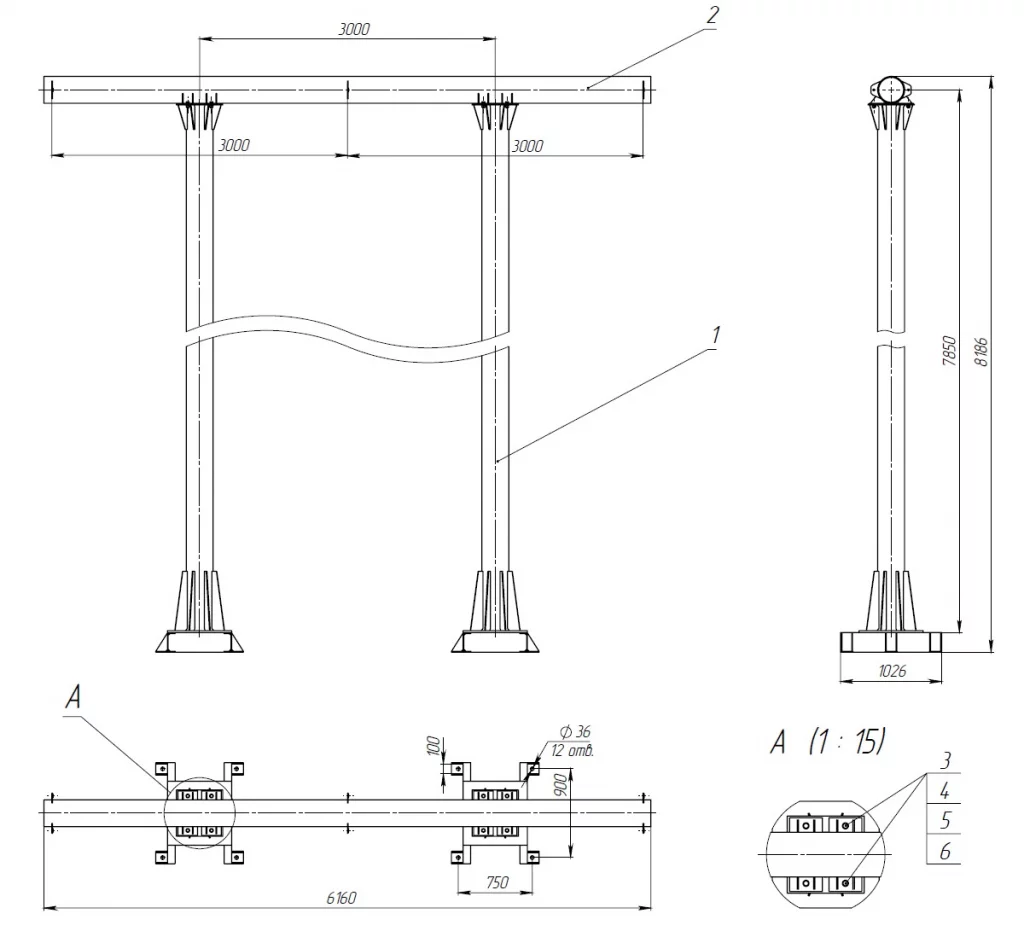

4) Портал шинный 110 кВ: 1- стока портальная; 2 - траверса портальные
