Металлоконструкции ОРУ-35, 110 кВ

Описание и область применения

ОРУ 110 кВ выполняется из отдельных блоков.

Основными несущими конструкциями в КПТБ-Орб 08 являются металлоконструкции блоков ОРУ 110 кВ. В зависимости от главных схем электрических соединений и назначения в КПТБ-Орб 08 применяются следующие типы блоков.

• Блок ОПН (см. рисунок1)*.
• Блок опорных изоляторов (см. рисунок2)*.
• Блок разъединителей (см. рисунок3)*.
• Блок приёма ВЛ (см. рисунок4)*.
• Блок ТН (см. рисунок5)*.
• Блок ТТ (см. рисунок6)*.
• Блок выключателя (см. рисунок7).
• Блок ЗОН-110 и ОПН (см. рисунок8*).

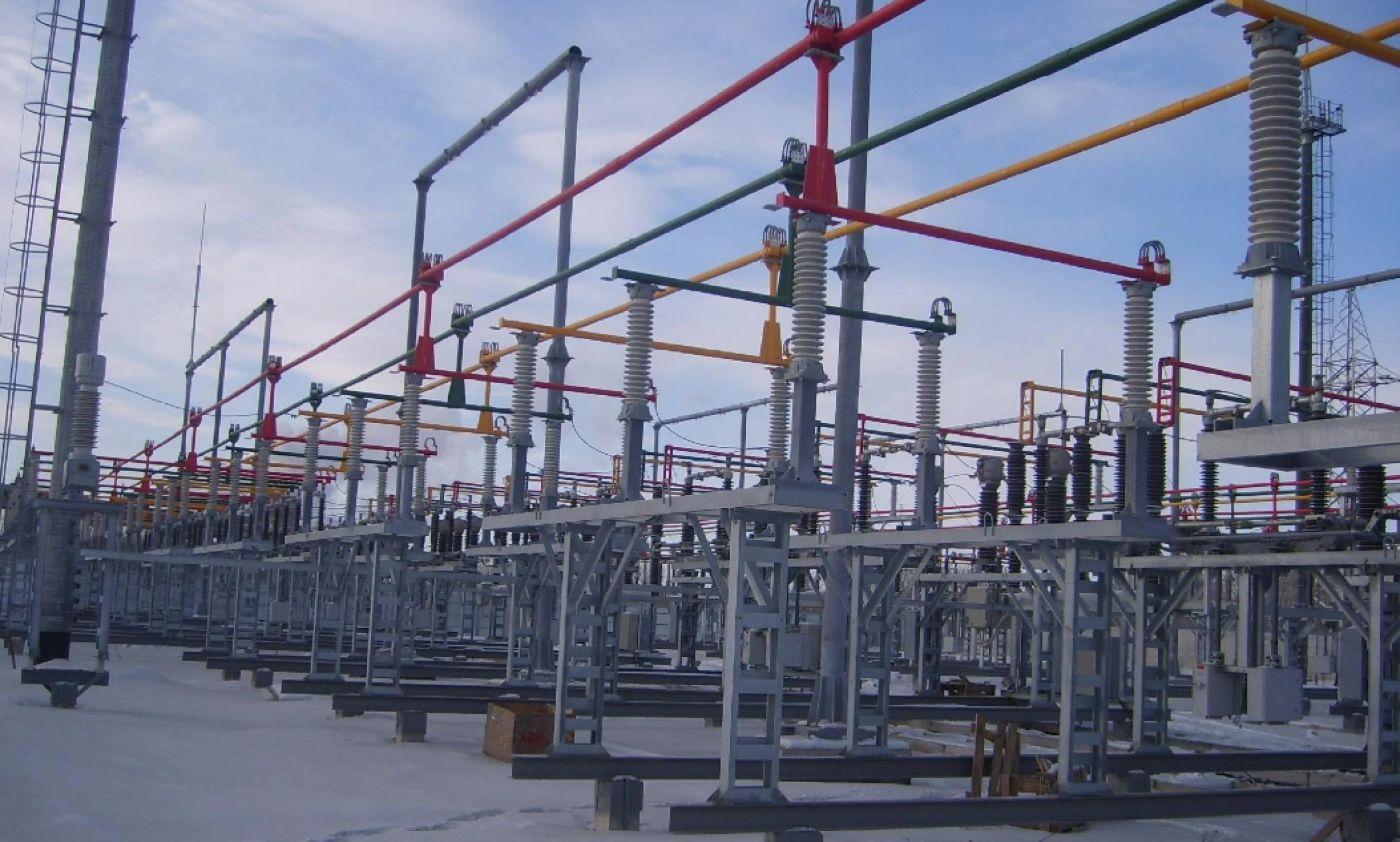

Металлоконструкции блоков обеспечивают удобство обслуживания аппаратов и транспортировки.

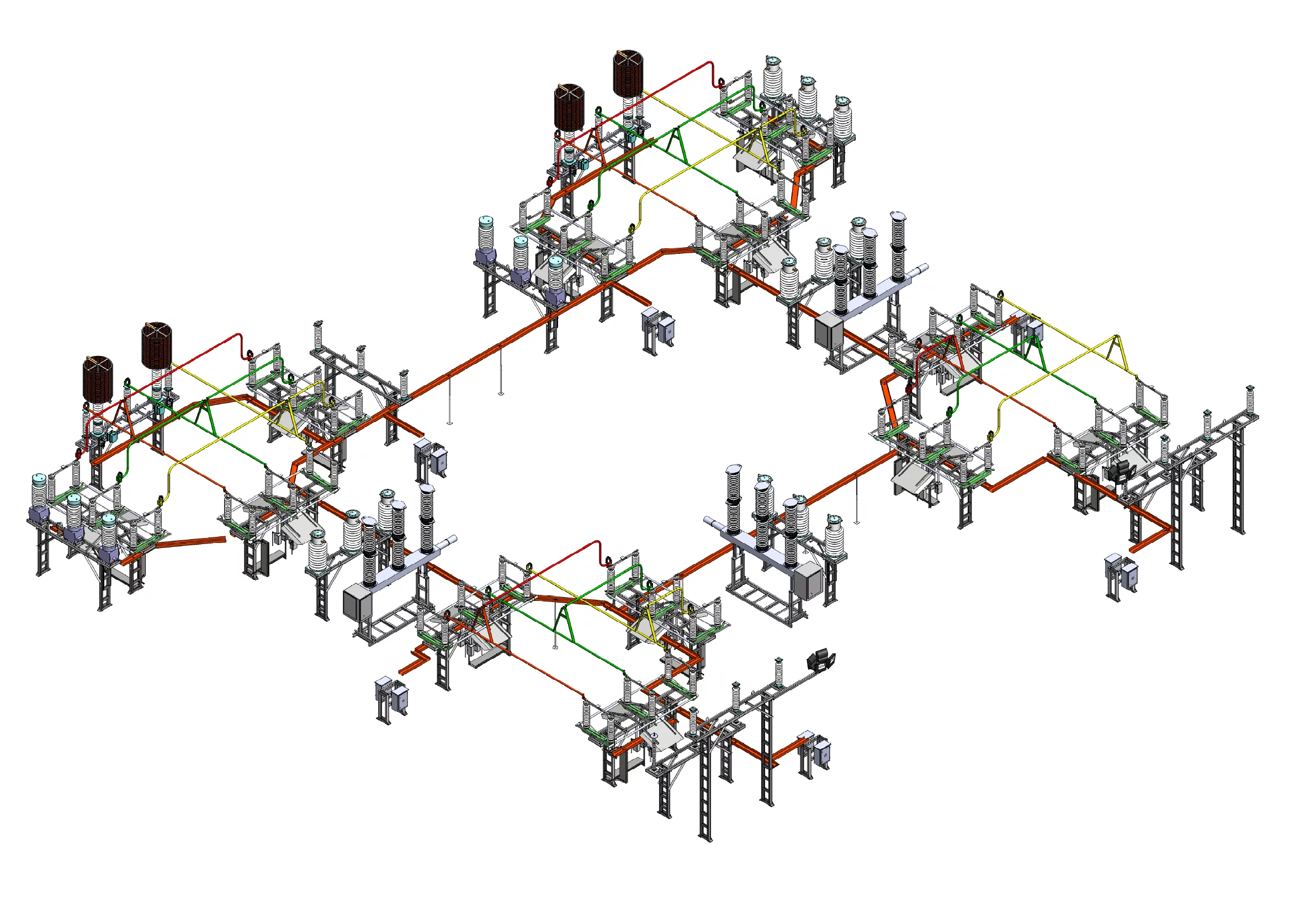

План ОРУ 110 кВ
