ЭПРА 1-20-110-01

Описание и область применения

ЭПРА 1-20-110-01 предназначен для зажигания и обеспечения режима работы одной люминесцентной лампы ЛД-20 или аналогичных по ГОСТ 6825-91 мощностью 20 Вт. Аппарат рассчитан на работу от сети постоянного тока напряжением от 87 до 142 В. Номинальное напряжение питания (110±1) В.

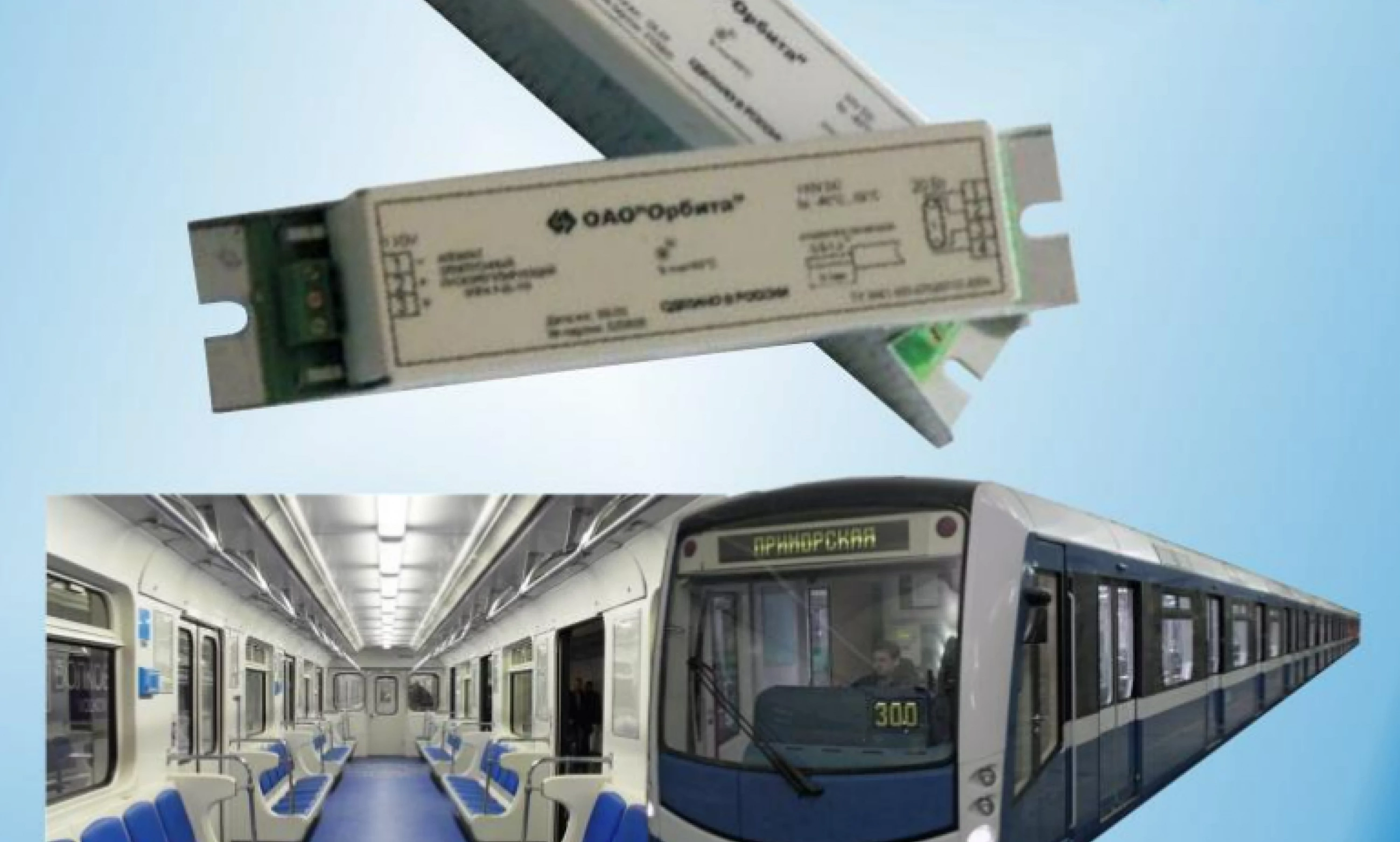

Аппарат является комплектующим изделием для светильников и световых приборов, используемых в железнодорожной промышленности.

Основные технические параметры

• Аппарат рассчитан на работу при кратковременных отклонениях напряжения сети, но при этом его технические параметры не нормируются при выбросах напряжения:

- с амплитудой 500 В длительностью 0,1 мс;

- с амплитудой 350 В длительностью 1,0 мс;

- c амплитудой 200 В длительностью 10,0 мс;

- c амплитудой 150 В длительностью 20,0 мс.

• Условия эксплуатации аппарата:

           - температура окружающей среды - от минус 10 до 40 °С;

- относительная влажность воздуха при 40 °С до 80 %.

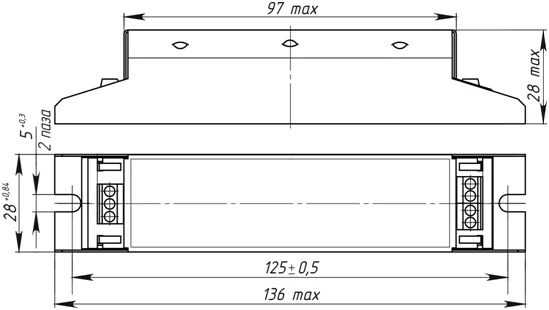

• Габаритные размеры, мм, не более 136х29х28.
• Масса аппарата не более 0,140 кг.
• Потребляемая мощность аппарата с лампой не более 27,5 Вт.
• Частота выходного тока аппарата не менее 20 кГц.
• Рабочий ток лампы (0,33±0,05) А.
• Аппарат обеспечивает защитное отключение при  обрыве  цепи лампы, аномальном режиме работы ламп (потеря вакуума или эмиссионной способности катодов), неправильной подачи напряжения питания (переполюсовки питания), превышении максимально допустимого напряжения питания.
• Степень защиты аппарата IP20 по ГОСТ 14254.
