Термоанемометр ЧЭТАМ-1

Описание и область применения

Сенсор предназначен для качественных измерений параметров воздушного потока при аэродинамических исследованиях. Он приклеивается прямо на исследуемую поверхность в точках наблюдений.

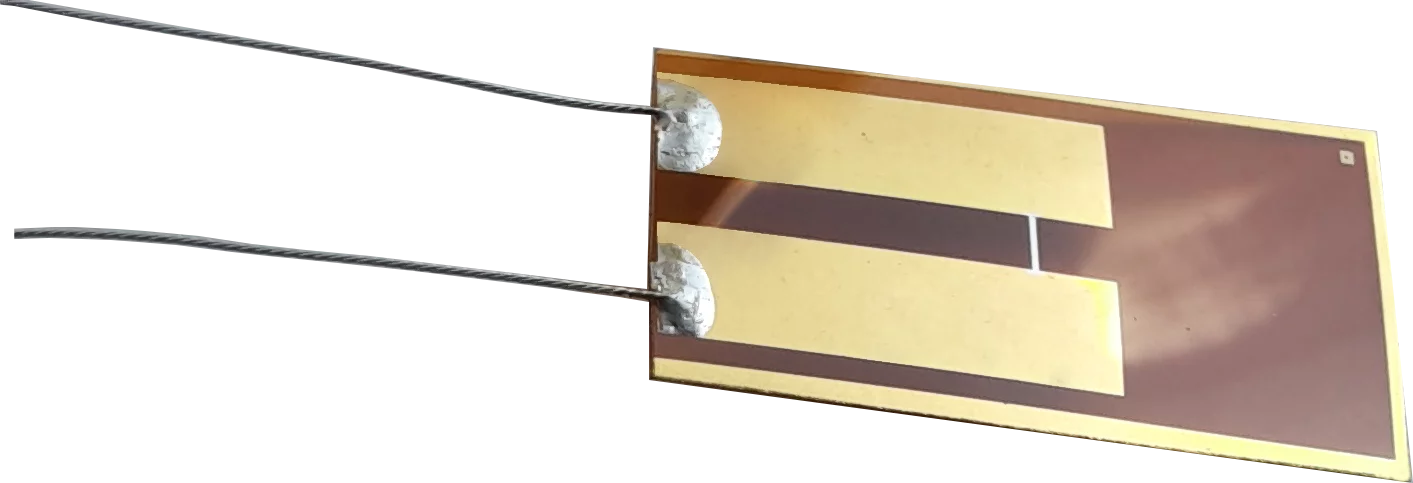

Чувствительный элемент термоанемометра изготовлен из каптоновой пленки толщиной 80 мкм, имеет размеры 0,9х0,1 мм и подключается к позолоченным выводным площадкам. Медные провода, припаянные к выводам сенсора, предназначены для электрического соединения с измерительной системой.

Если сенсор используется для количественных измерений, он должен быть откалиброван на месте измерения, так как обычно его нельзя демонтировать после первого приклеивания.

Характеристики

▪ Размер сенсора: 16х8 мм

▪ Длина выводов: 55 мм

▪ Материал сенсора: Никель - золото

▪ Размеры чувствительной зоны сенсора: 0,9х0,1 мм

▪ Сопротивление сенсора (при 25 ˚C): 5-20 Ом

▪ Температурный коэффициент сопротивления, типовой: 0,4 %/ ˚С

▪ Максимальная температура чувствительного элемента: 200 ˚С

▪ Максимальная окружающая температура: 120 ˚С

▪ Рабочая среда: Воздух
