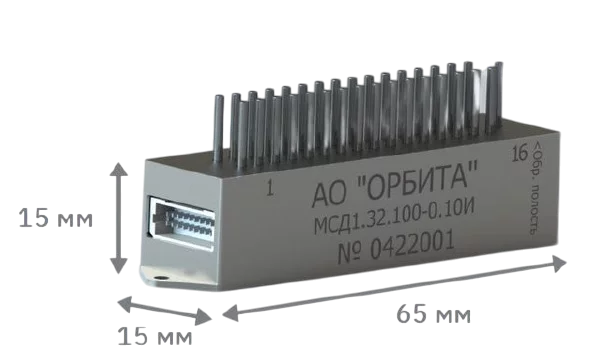

Описание и область применения
Сканер давления серии МСД представляет собой миниатюрный цифровой измеритель избыточного давления / давления разряжения газообразных неагрессивных сред с одновременной выборкой по 32 каналам давления.
Основными особенностями сканеров давления серии МСД являются: малые размеры, высокая точность измерений во всем температурном диапазоне, одновременное измерение по всем каналам давления и применение системы цифровой обработки сигналов на основе высокопроизводительного микроконтроллера.
Цифровой интерфейс сканеров давления с протоколом обмена на базе Modbus –протокола позволяет объединять в сеть до 247 устройств и использовать их в составе систем сбора данных, имеющих аналогичный интерфейс.
Сканер давления МСД специально разработан для исследования полей давлений и испытаний моделей в аэродинамической трубе, но может быть использован и для решения других задач, если параметры соответствуют требуемым.

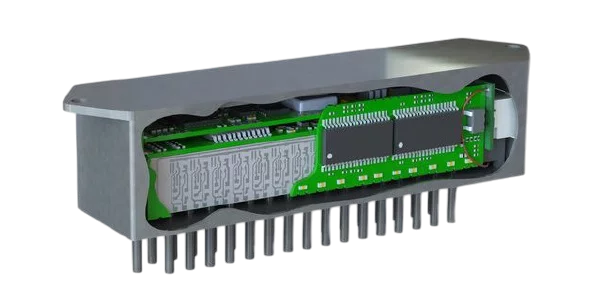

Особенности
▪ Малые размеры
▪ Высокая точность
▪ Параллельное измерение по всем каналам
Технические характеристики
| Наименование параметра | Единица измерения | Значение | |
| для 65 х 15 х 15 мм | для 90 х 18 х 16мм | ||
| Количество каналов измерения давления |
| 32 | |
| Диапазон измерения давления | кПа | ±100, ±60 | ±6, ±10, ±25, ±40 |
| Диапазон рабочих температур | °С | +5…+50 | |
| Основная приведенная погрешность | % от ВПИ | 0.1 | 0.15, 0.25, 0.4, 0.5 |
| Суммарная приведенная погрешность во всем температурном диапазоне | % от ВПИ | 0.1; 0,15; 0.25 | 0.25; 0.5 |
| Шум выходного сигнала (СКО) | % от ВПИ | <0,05 | |
| Время готовности после подачи питания | час | 1 | |
| Частота опроса | Гц | 100 | |
| Интерфейс |
| RS485 | |
| Протокол обмена данными |
| Modbus RTU | |
| Максимальное количество преобразователей в одной линии |
| 247 | |
| Максимальная скорость передачи данных | Бит/с | 921600 | |
| Напряжение питания | В | 12 В (-10% …+25%) | |
| Максимальный ток потребления | А | 0,5 | |
| Режим опроса каналов измерения |
| параллельный | |
| Тип электрического соединителя |
| SHR-06V-S-B / SHDR-20V-S-B | |
| Тип пневматического соединителя |
| Ø1.2x6.5 | |
| Масса | г | 25 | 35 |
Функциональная схема
