Описание и область применения

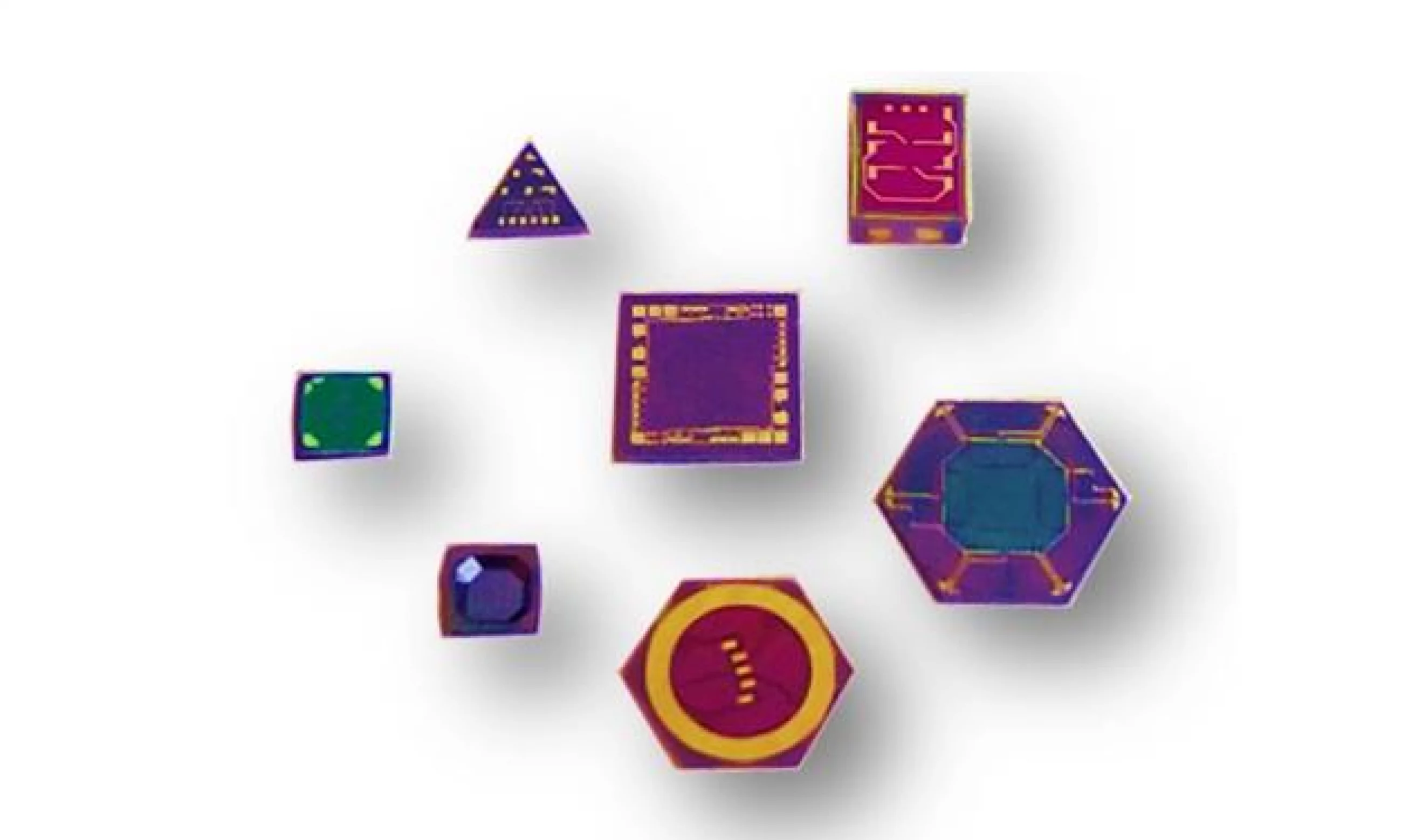

Чувствительный элемент представляет собой кремниевый кристалл с формированными в нём тензорезисторами, схемотехнически соединённые в тензомост и имеет встроенный терморезистор.
Изделие преобразует давление в электрический сигнал.
Является одной из основных составных частей первичного преобразователя датчиков абсолютного и избыточного давлений.
Подходит для изготовления надёжных датчиков систем контроля и управления разнообразными технологическими процессами во многих отраслях промышленности, жилищно-коммунальном хозяйстве, авиации, медицине и т.д.
Особенности
| Габариты кристалла, мм | 4,1 х 4,1 |
| Рабочее давление (Рраб), МПа | 0,1..0,25 0,25..1 1..2 |
| Давление перегрузки, МПа | 0,5 2 Pраб |
| Давление разрушения, МПа | >12 |
| Диапазон рабочих температур (Траб), оС | -60 … +125 |
| Сопротивление тензомоста (RM), кОм | 3 … 4,5 |
| Напряжение питания постоянного тока (UП), В | <8 |
| Выходное напряжение (Uвых), мВ (при давлении = Pраб , Tраб = 25°С, Uп = 5В) | >80 >120 >170 |
| Напряжение смещения нуля (Uсм), мВ (при давлении = 0МПа, Tраб = 25°С, Uп = 5В) | ±7 |
| Температурный коэф. выходного напряжения (αUвых), %/°С (при Tраб от -60°С до 125°С, Uп = 5В) | <0,2 |
| Температурный коэф. выходного напряжения (αUвых *), %Uвых (при Tраб от -20°С до 80°С, Iп = 1,5мА) | <1 |
| Сопротивление терморезистора (RT), кОм (при Tраб = 25°С, Uп = 5В) | 18 .. 45 |
| Температурный коэф. сопротивления терморезистора (αRт ), %/ºC (при Tраб до -60°С до 125°С, Uп = 5В) | ≥0,6 |
| Погрешность (Y), %Uвых (при Tраб от -60°С до 125°С, Uп = 5В) | 0,15; 0,25 |
