Описание и область применения

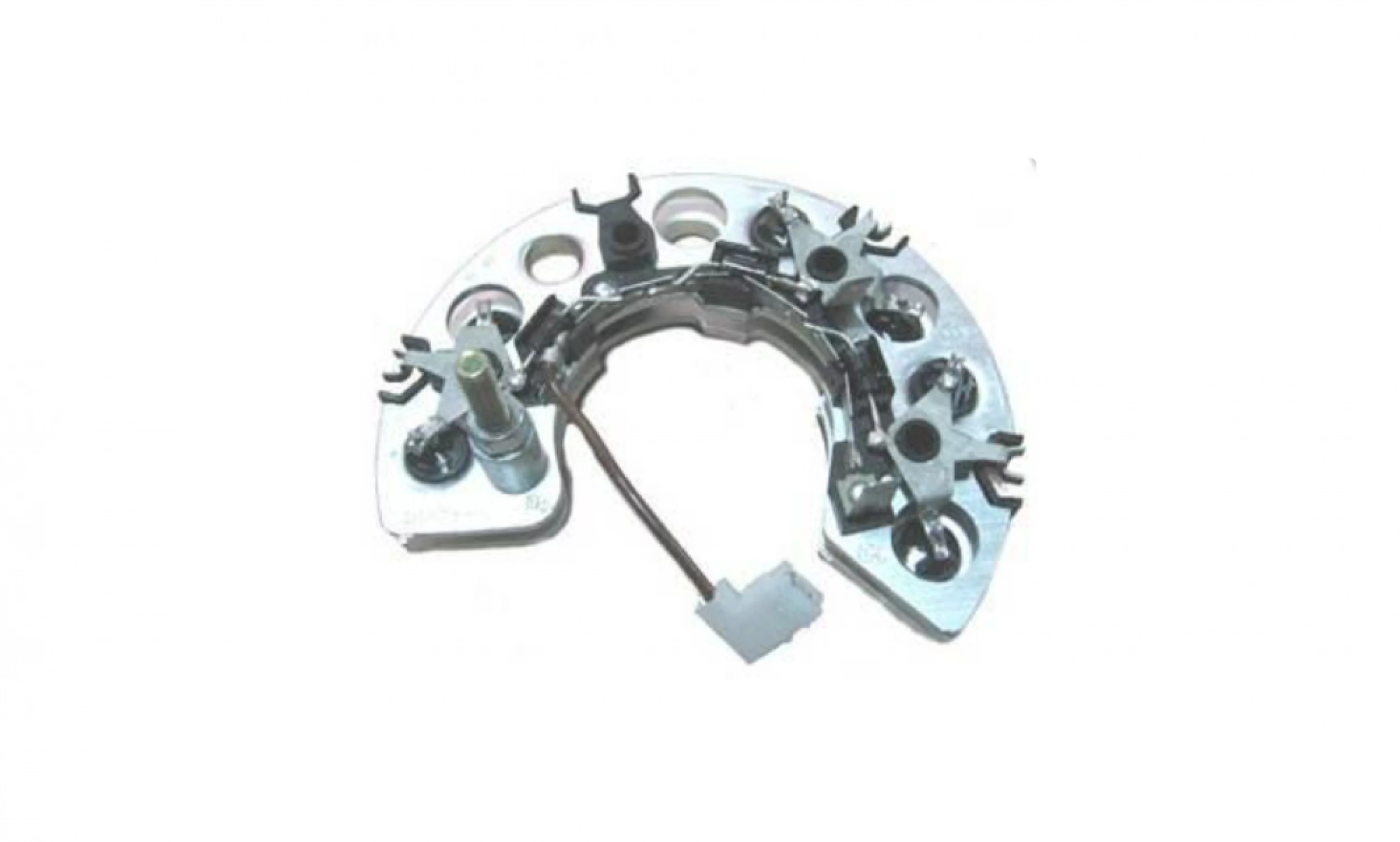

Модуль полупроводниковый силовой МП13-80-3-1 О2 предназначен для выпрямления трехфазного переменного тока и ограничения импульсов напряжения в автомобильных генераторах и других электротехнических устройствах в качестве комплектующего изделия.
Технические условия - ТУ 3417-018-07629712-2004.
Особенности применения
Модуль полупроводниковый силовой устанавливается непосредственно на генераторах. Рабочее положение в пространстве любое. Охлаждение воздушное принудительное.
Масса блока не более 0,2 кГ.
МП выпускается в климатическом исполнении «О» категория размещения 2 по ГОСТ 15150.
Гарантийный срок
Гарантийный срок эксплуатации – 1 год со дня ввода в эксплуатацию при гарантийной наработке не более 1000 ч, но не более 3,5 лет со дня получения предприятием-потребителем.
Особенности
| Номинальное напряжение, Uпост., В | 14 |
| Максимальный выпрямленный ток, Iвпб.max, А |
80 |
|
Прямое напряжение (амплитудное значение) на каждом плече силового выпрямителя при токе 110 А, не более, В |
1,35 |
| Импульсное напряжение ограничения на каждом диоде силового выпрямителя (при Iогр.=45А , t=(25±10) єC), не более, В |
28 |
|
Питающая сеть: - число фаз - частота, Гц |
3 2000 |
| Способ присоединения обмоток статора | пайка |
