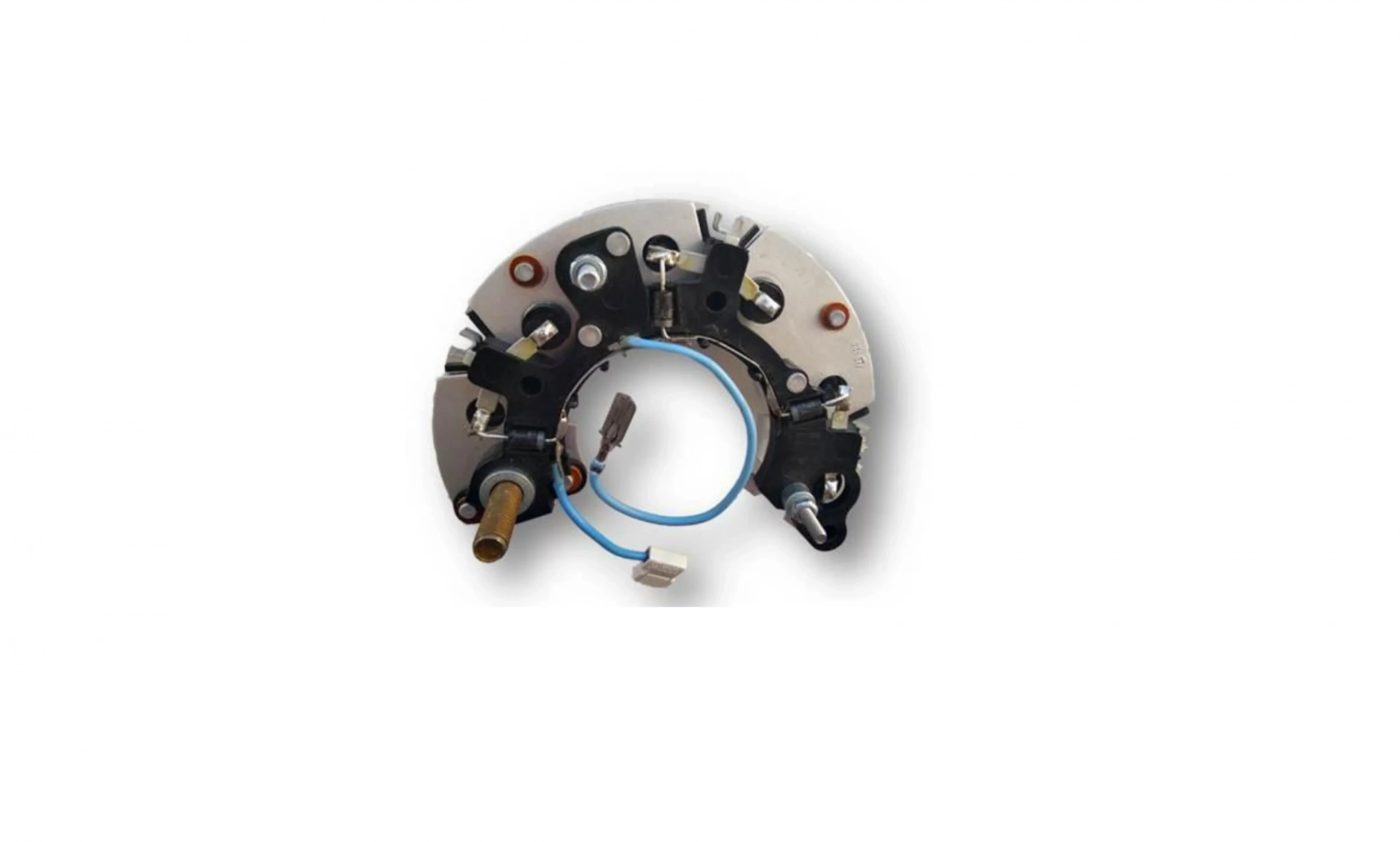

МП13-125-3-9 О2
Описание и область применения
Модуль полупроводниковый силовой МП13-125-3-9 О2 предназначен для выпрямления переменного тока и ограничения импульсов перенапряжения в автомобильных и тракторных генераторах и других электротехнических устройствах в качестве комплектующего изделия.
Особенности

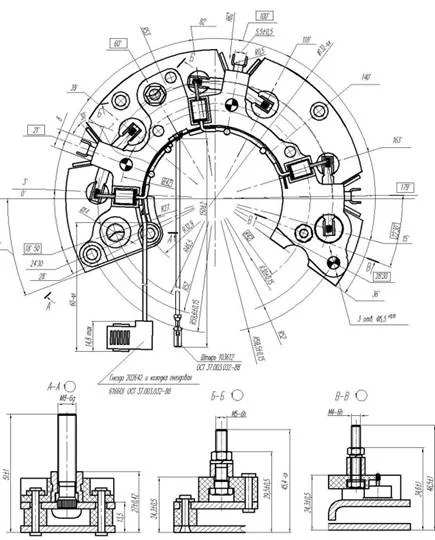

Модуль выпускается с впрессованным выходным болтом М8 (В+), с болтом М5 (в схеме модуля не задействован), с болтом М4 (W) – выводом фазы и гибким выводом со штырем 6,3мм. — выводом от дополнительных диодов (D+).
Применяемость: автомобили МАЗ, ПАЗ с двигателями ЯМЗ-7511.10, Д-245.7Е2-703. с генераторами 3112.3771-01 (28В, 80А), 3122.3771-01 (28В, 80А).
Модуль полупроводниковый силовой устанавливается непосредственно на генераторах. Рабочее положение в пространстве любое. Охлаждение воздушное принудительное.
Масса модуля не более 0,25 кг.
МП выпускается в климатическом исполнении «О» категория размещения 2 по ГОСТ 15150.
Особенности
| Параметры | Значения |
|
Номинальное напряжение, Uпост., В |
28 |
|
Максимальный выпрямленный ток, Iвпб.max, А |
120 |
|
Прямое напряжение (амплитудное значение) на каждом диоде силового выпрямителя при t=(25±10) °C и Iпр=145А, не более, В |
1,35 |
|
Импульсное напряжение ограничения на каждом диоде силового выпрямителя (при Iогр.=45А , t=(25±10) °C), не более, В |
43 |
|
Питающая сеть:
- число фаз - частота, Гц |
3 2000 |
| Способ присоединения обмоток статора | клемма |
|
Аналог |
3112.3771.320 ф. RECO, Китай. |
