МП13-125-3-10 О2
Описание и область применения

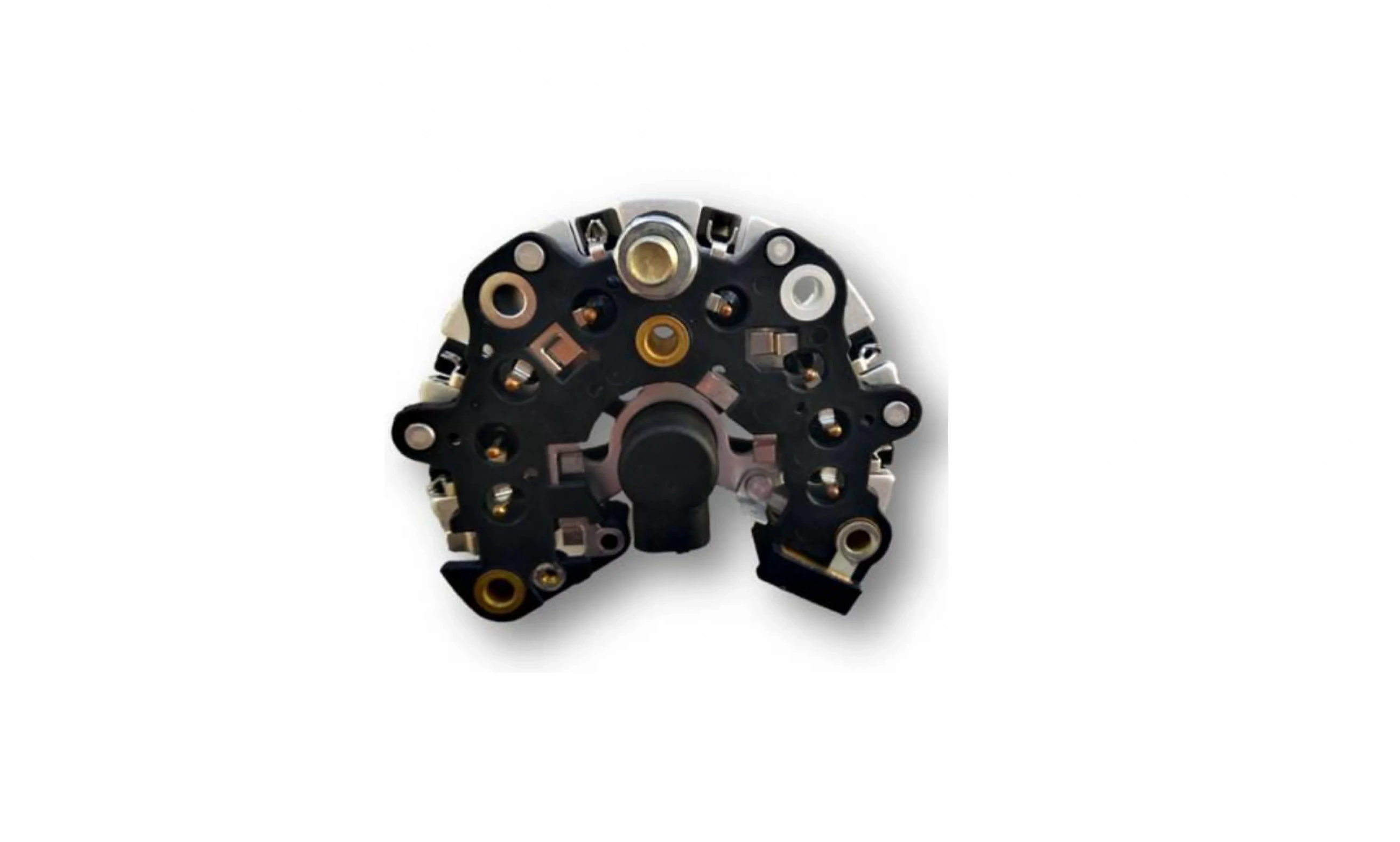

Модуль полупроводниковый силовой МП13-125-3-10 О2 предназначен для выпрямления переменного тока и ограничения импульсов перенапряжения в автомобильных и тракторных генераторах и других электротехнических устройствах в качестве комплектующего изделия.
Особенности

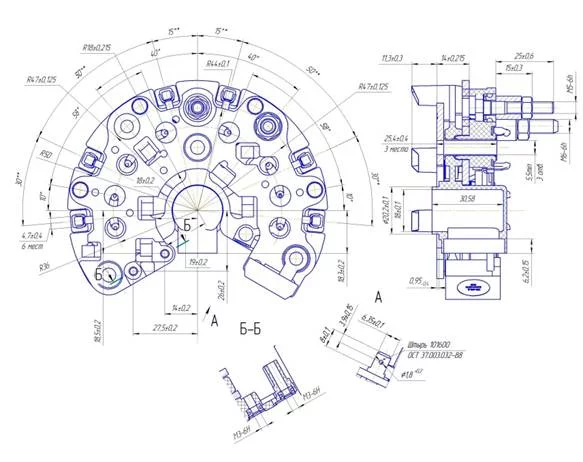

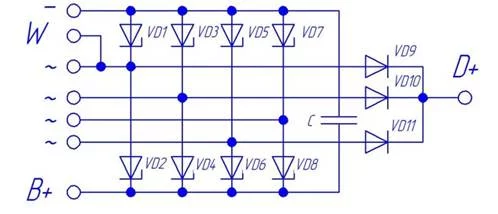

Модуль выпускается с впрессованным выходным болтом М6 (В+) и с болтом М5 (D+) – выводом от дополнительного выпрямителя. Модуль оснащен элементами для герметизации щеточного узла генератора.
Применяемость: автомобили ВАЗ 2110, 2111, 2112, 2113, 2114, 2115 с генераторами 5102.3771-30 (Прамо-Электро 14В; 120А).
Модуль полупроводниковый силовой устанавливается непосредственно на генераторах. Рабочее положение в пространстве любое. Охлаждение воздушное принудительное.
Масса модуля не более 0,25 кг.
МП выпускается в климатическом исполнении «О» категория размещения 2 по ГОСТ 15150.
Особенности
| Параметры | Значения |
|
Номинальное напряжение, Uпост., В |
14 |
|
Максимальный выпрямленный ток, Iвпб.max, А |
120 |
|
Импульсное напряжение ограничения на каждом диоде силового выпрямителя (при Iогр.=45А , t=(25±10) °C), не более, В |
27 |
|
Питающая сеть:
- число фаз - частота, Гц- вывод нулевой точки |
3 2000 1 |
| Способ присоединения обмоток статора | пайка |
|
Аналог |
5102.3771.320-06 ф. RECO, Китай. |
