Описание и область применения

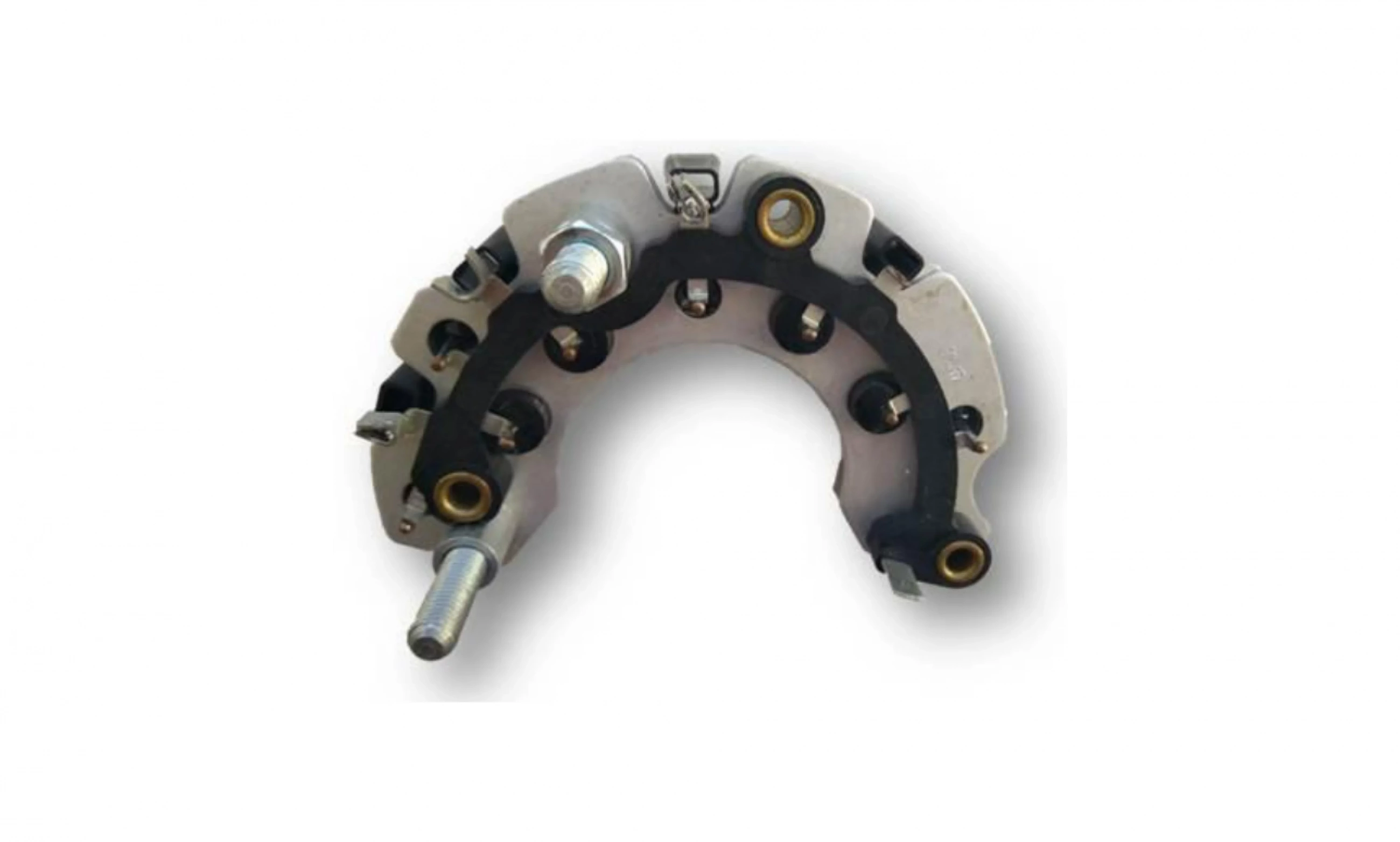

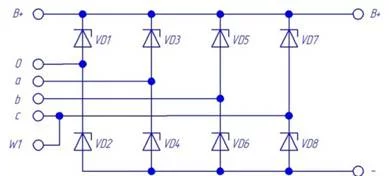

Модуль полупроводниковый потенциальный на силовых выпрямительных диодах, соединенных в виде трехфазного моста, типа МП13-110-3 О2, предназначен для выпрямления переменного тока и ограничения импульсов перенапряжения в автомобильных и тракторных генераторах и других электротехнических устройствах в качестве комплектующего изделия.
Особенности

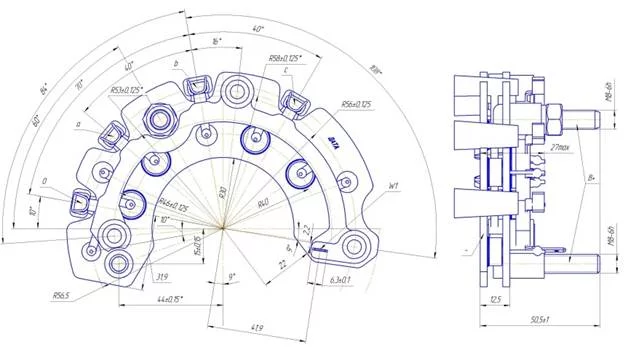

Модуль выпускается с двумя выходными болтами М8 (В+) и дополнительным выводом фазы W1 – штырем 6,3мм.
Применяемость: автомобили КАМАЗ с генераторами 4542.3771-10 (28 В, 110 А), 4542.3771-20 (28 В, 110 А).
Модуль полупроводниковый силовой устанавливается непосредственно на генераторах. Рабочее положение в пространстве любое. Охлаждение воздушное принудительное.
Масса модуля не более 0,25 кг.
МП выпускается в климатическом исполнении «О» категория размещения 2 по ГОСТ 15150.
Особенности
| Параметры | Значения |
| Номинальное напряжение, Uпост., В | 28 |
| Максимальный выпрямленный ток, Iвпб.max, А | 110 |
| Прямое напряжение (амплитудное значение) на каждом диоде силового выпрямителя при t=(25±10) °C и Iпр=145А, не более, В | 1,35 |
| Импульсное напряжение ограничения на каждом диоде силового выпрямителя (при Iогр.=45А , t=(25±10) °C), не более, В | 43 |
| Питающая сеть: - число фаз - частота, Гц- вывод нулевой точки | 3 2000 1 |
| Способ присоединения обмоток статора | пайка |
| Аналог | 4542.3771.330 ф. RECO, Китай |
