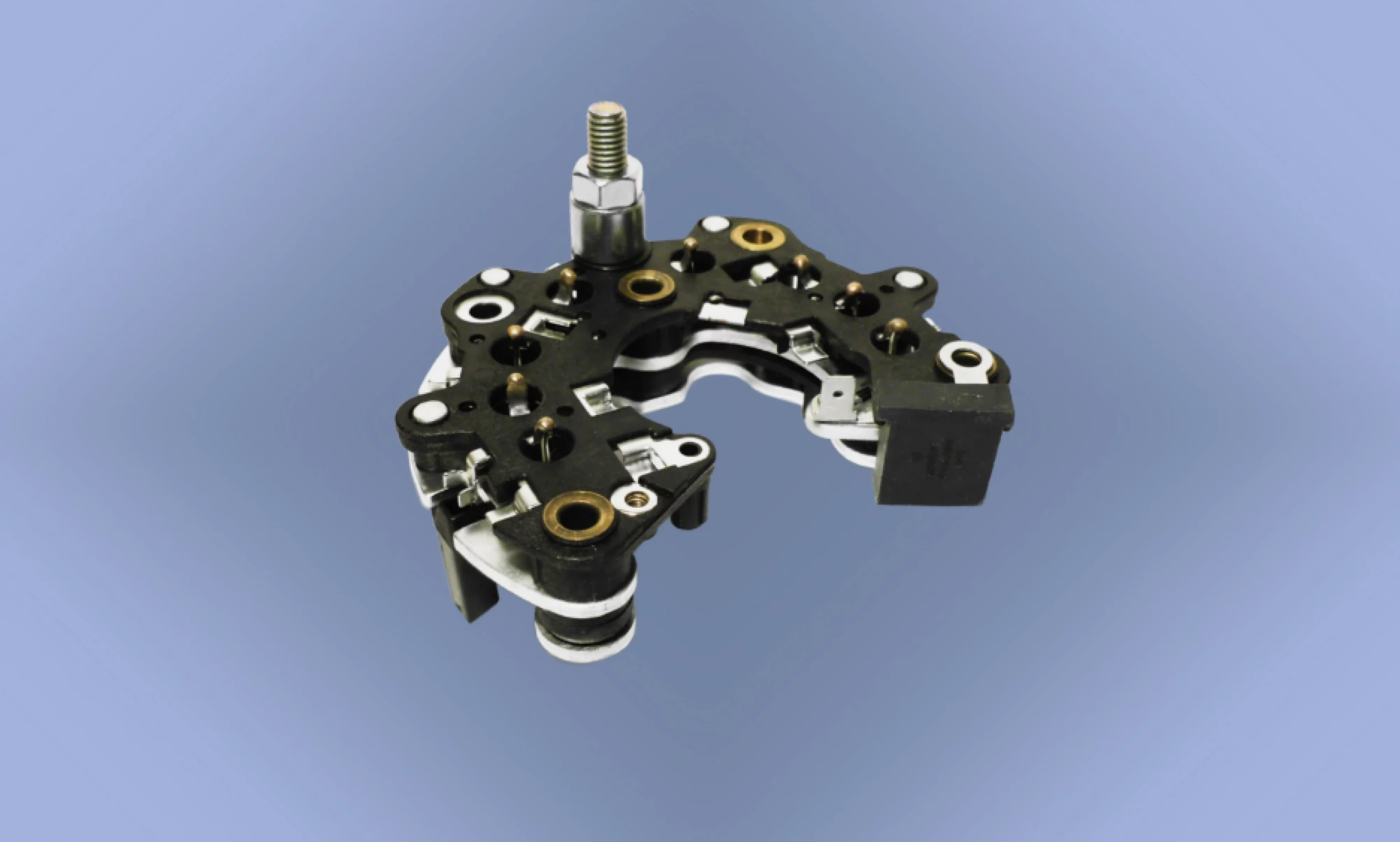

МП13-100-3-3 О2
Описание и область применения
Модуль полупроводниковый силовой МП13-100-3-3 О2 предназначен для выпрямления переменного тока и ограничения импульсов перенапряжения в автомобильных и тракторных генераторах и других электротехнических устройствах в качестве комплектующего изделия.
Модуль выпускается с впрессованным болтом М8 (В+).
Технические условия - ТУ3417-020-07629712-2005.
Особенности применения
Модуль полупроводниковый силовой устанавливается непосредственно на генераторах. Рабочее положение в пространстве любое. Охлаждение воздушное принудительное.
Масса блока не более 0,25 кГ.
МП выпускается в климатическом исполнении «О» категория размещения 2 по ГОСТ 15150.
Гарантийный срок
Гарантийный срок эксплуатации модулей – 1 год со дня ввода в эксплуатацию при гарантийной наработке не более 1000 ч,но не более 3,5лет со дня получения предприятием-потребителем.
Особенности
| Номинальное напряжение, Uпост., В | 14 |
| Максимальный выпрямленный ток, Iвпб.max, А |
100 |
|
Прямое напряжение (амплитудное значение) на каждом плече силового выпрямителя при токе 110 А, не более, В |
1,35 |
| Импульсное напряжение ограничения на каждом диоде силового выпрямителя (при Iогр.=45А , t=(25±10) єC), не более, В |
27 |
|
Питающая сеть: - число фаз - частота, Гц |
3 1 2000 |
| Способ присоединения обмоток статора | пайка |
