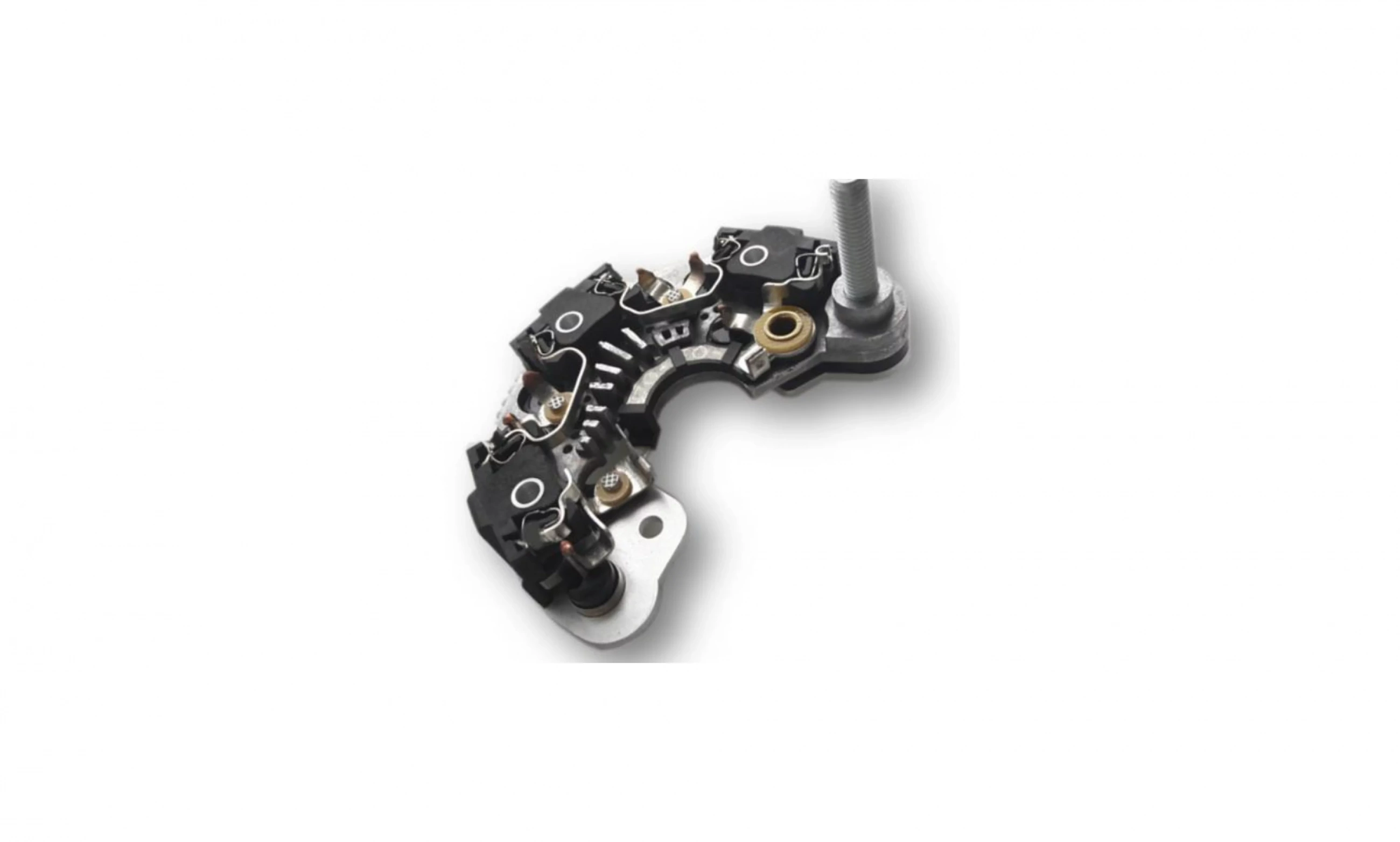

БВО8-120-01 О2, БВО8-120-05 О2
Описание и область применения

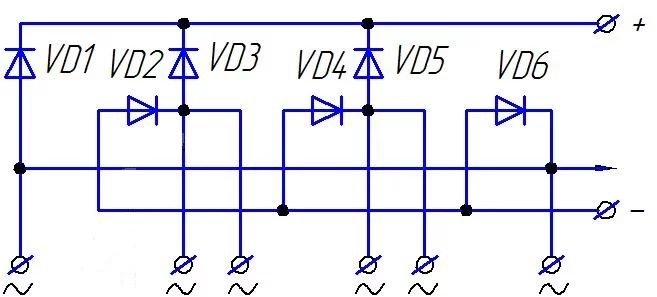

Предназначен для выпрямления трехфазного переменного тока и ограничения импульсов перенапряжения в системе электрооборудования автомобилей в составе генераторной установки.

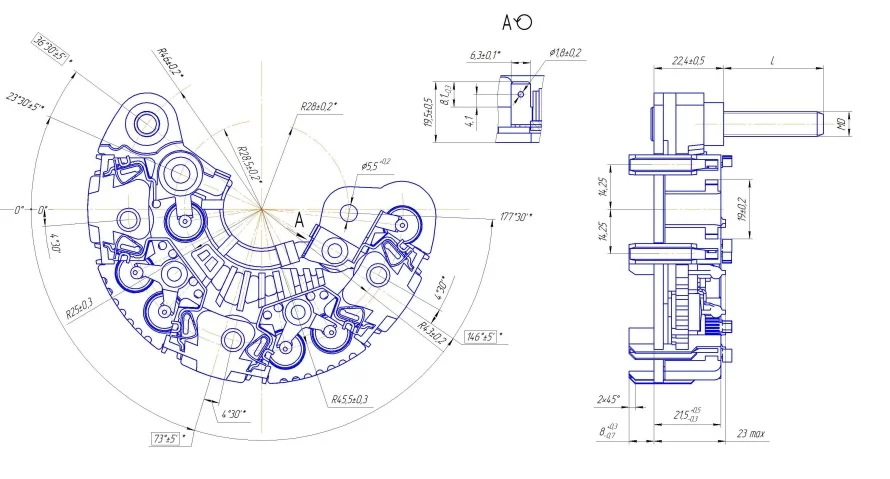

Блок выпрямительный ограничительный устанавливается непосредственно на генераторах.Блоки БВО8-120-01 О2 выпускаются с литым силуминовым положительным радиатором и впрессованным в него выходным болтом М8 (L=32,1 мм.). Блоки БВО8-120-01 О2 предназначены для работы в генераторах 7702.3701-01 (ЗиТ 14В, 120А); 7712.3701-01 (ЗиТ 14В, 120А) автомобилей ВАЗ-1117, - 1118, - 1119 «Калина» ВАЗ-2123, ГАЗ-3103, -3104, -3110, -3111, -31016, -32214 .
Блоки БВО8-120-05 О2 выпускаются с литым положительным радиатором и впрессованным в него выходным болтом М6 (L=32,1 мм.). Блоки БВО8-120-05 О2 предназначены для работы в генераторах 9402.3701-18 (ЗиТ 14В, 115А) автомобилей ГАЗ, УАЗ с дв. УМЗ-4213.10, 421.10, 4215.10, 4216.10, 4217.10 .
Рабочее положение в пространстве любое. Охлаждение воздушное принудительное.
Масса блока не более 0,25 кг.
БВО выпускаются в климатическом исполнении «О» категория размещения 2 по ГОСТ 15150.
Особенности
| Параметры | Значения |
|
Номинальное напряжение, Uпост., В |
14 |
|
Максимальный выпрямленный ток, Iвпб.max, А |
120 |
|
Прямое напряжение (амплитудное значение) на каждом диоде силового выпрямителя при t=(25±10) °C и Iпр=145А, не более, В |
1,35 |
|
Импульсное напряжение ограничения на каждом диоде силового выпрямителя (при Iогр.=45А , t=(25±10) °C), не более, В |
28 |
|
Питающая сеть:
- число фаз - частота, Гц |
3 2000 |
| Способ присоединения обмоток статора | Зажим |
|
Аналог |
TR8-105-01 (Китай) |
