Описание и область применения

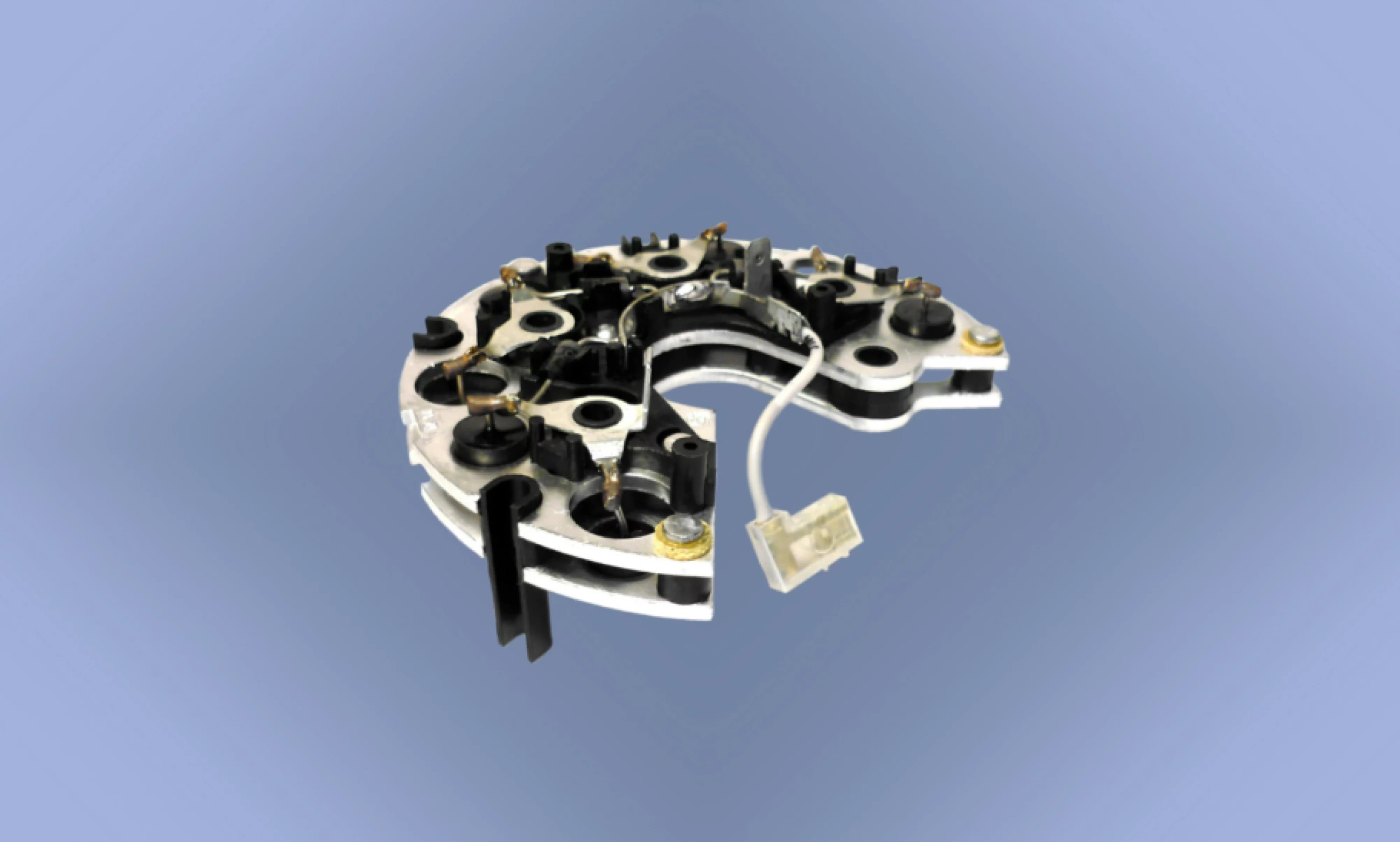

Блок выпрямительный ограничительный БВО4-105-06 предназначен для выпрямления трехфазного переменного тока и ограничения импульсов перенапряжения в системе электрооборудования автомобилей в составе генераторной установки.

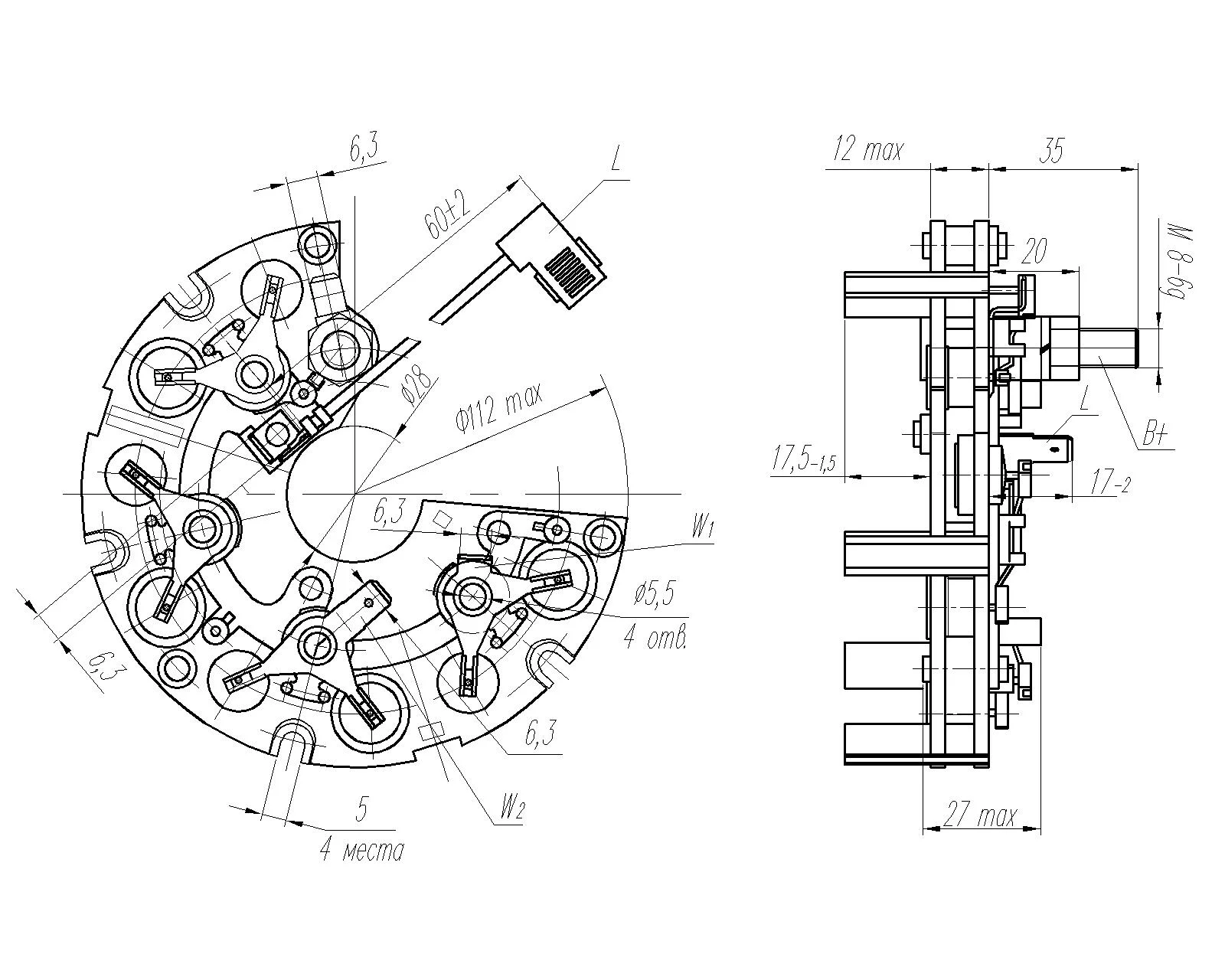

Блок выпрямительный ограничительный выпускается с впрессованным выходным болтом М8 со штырем 6,3мм и гайкой под ключ 13
Технические условия - ТУ3417-022-07629712-2010
Особенности применения
Блок выпрямительный ограничительный устанавливается непосредственно на генераторах. Рабочее положение в пространстве любое. Охлаждение воздушное принудительное.
Масса блока не более 0,18 кГ.
БВО выпускается в климатическом исполнении «О» категория размещения 2 по ГОСТ 15150.
Гарантийный срок
Гарантийный срок эксплуатации блоков – 24 месяца со дня ввода в эксплуатацию или окончания срока хранения при гарантийной наработке не более 50000 км пробега автомобиля.
Особенности
| Номинальное напряжение, Uпост., В | 28 |
| Максимальный выпрямленный ток, Iвпб.max, А | 105 |
| Прямое напряжение (амплитудное значение) на каждом диоде силового выпрямителя при t=(25±10) єC и Iпр=110А, не более, В | 1,35 |
| Импульсное напряжение ограничения на каждом диоде силового выпрямителя (при Iогр.=45А , t=(25±10) єC), не более, В | 28 |
| Питающая сеть: - число фаз - частота, Гц | 3 1 2000 |
| Способ присоединения обмоток статора | клемма |
