Описание и область применения

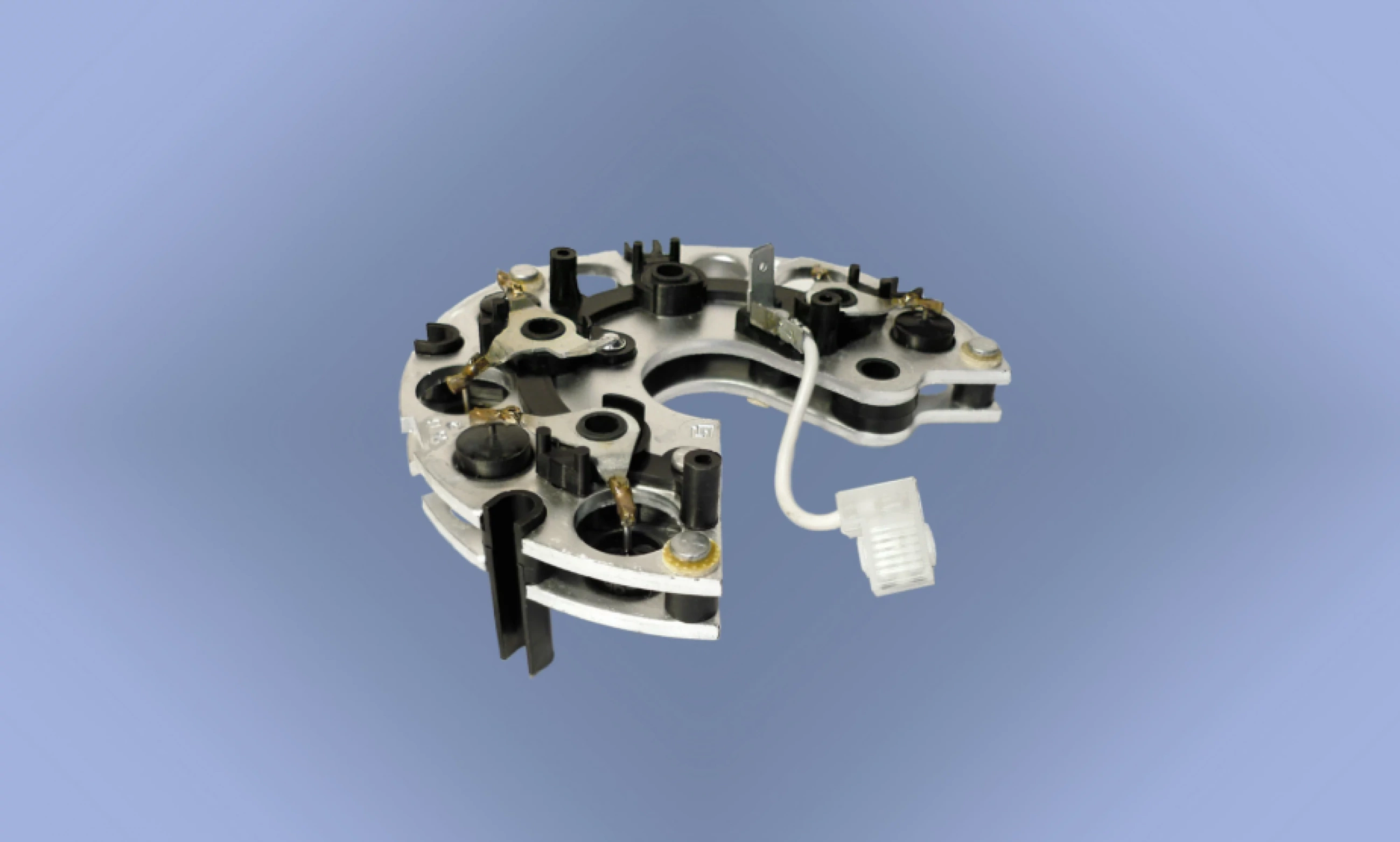

Блок выпрямительный ограничительный БВО4-105-01 предназначен для выпрямления трехфазного переменного тока и ограничения импульсов перенапряжения в системе электрооборудования автомобилей в составе генераторной установки.
Технические условия - ТУ3417-006-07629712-96.
Применяемость
Автомобили ВАЗ 2110 «Приора» с генераторами 9402.3701-03, 9402.3701-04.
Особенности применения
Блок выпрямительный ограничительный устанавливается непосредственно на генераторах. Рабочее положение в пространстве любое. Охлаждение воздушное принудительное.
Масса блока не более 0,16 кГ.
БВО выпускается в климатическом исполнении «О» категория размещения 2 по ГОСТ 15150.
Гарантийный срок
Гарантийный срок эксплуатации блоков – 24 месяца со дня ввода в эксплуатацию или окончания срока хранения при гарантийной наработке не более 50000 км пробега автомобиля.
Особенности
| Номинальное напряжение, Uпост., В | 14 |
| Максимальный выпрямленный ток, Iвпб.max, А |
105 |
| Прямое напряжение (амплитудное значение) на каждом диоде силового выпрямителя при t=(25±10) єC и Iпр=110А, не более, В | 1,35 |
| Импульсное напряжение ограничения на каждом диоде силового выпрямителя (при Iогр.=45А , t=(25±10) єC), не более, В |
28 |
|
Питающая сеть: - число фаз - частота, Гц |
3 2000 |
| Способ присоединения обмоток статора | клемма |
