Описание и область применения

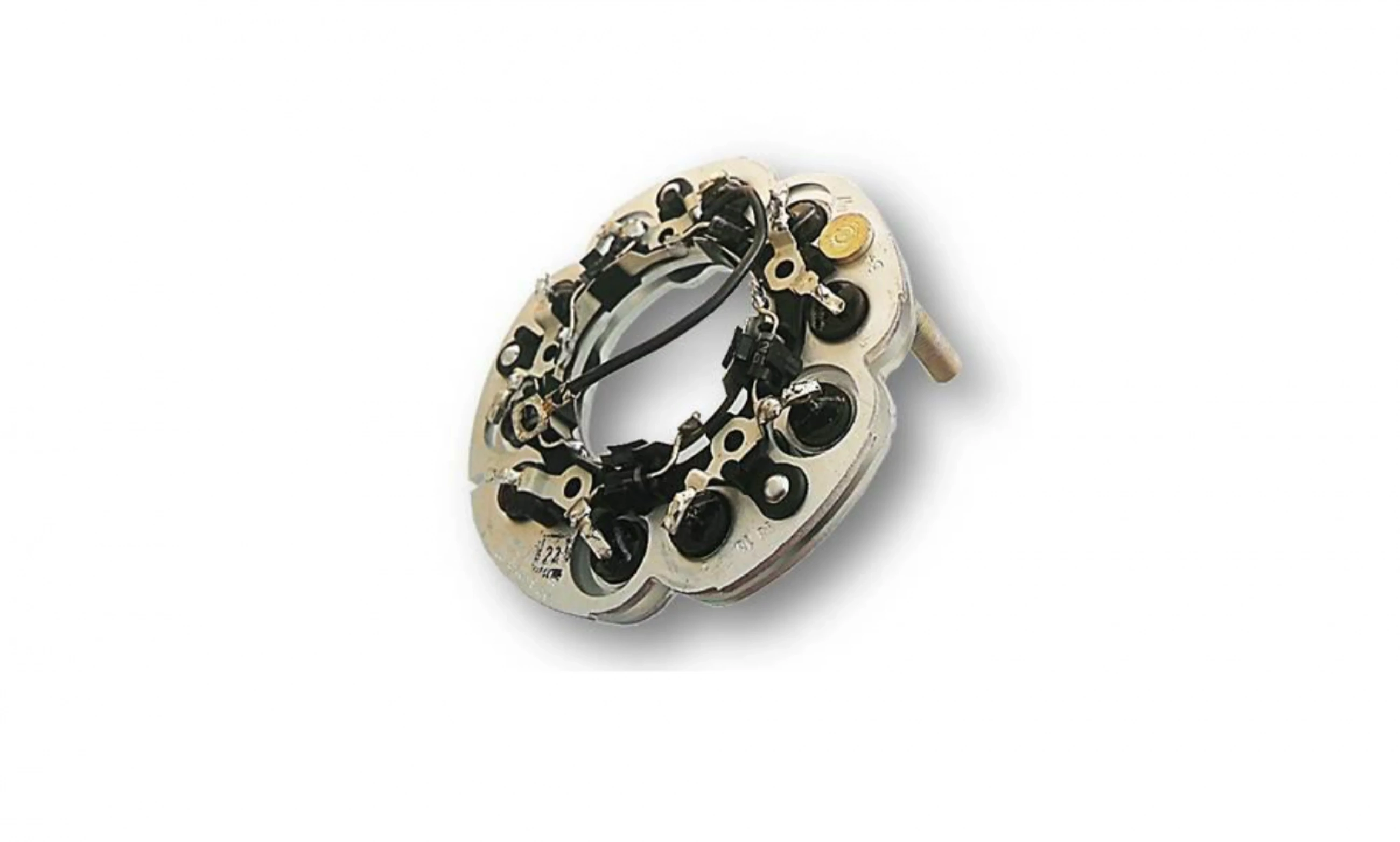

Модуль полупроводниковый потенциальный МП16-120-2 О2 на силовых выпрямительных диодах, соединенных в виде пятифазного моста, предназначен для выпрямления переменного тока в автомобильных и тракторных генераторах в качестве комплектующего изделия.

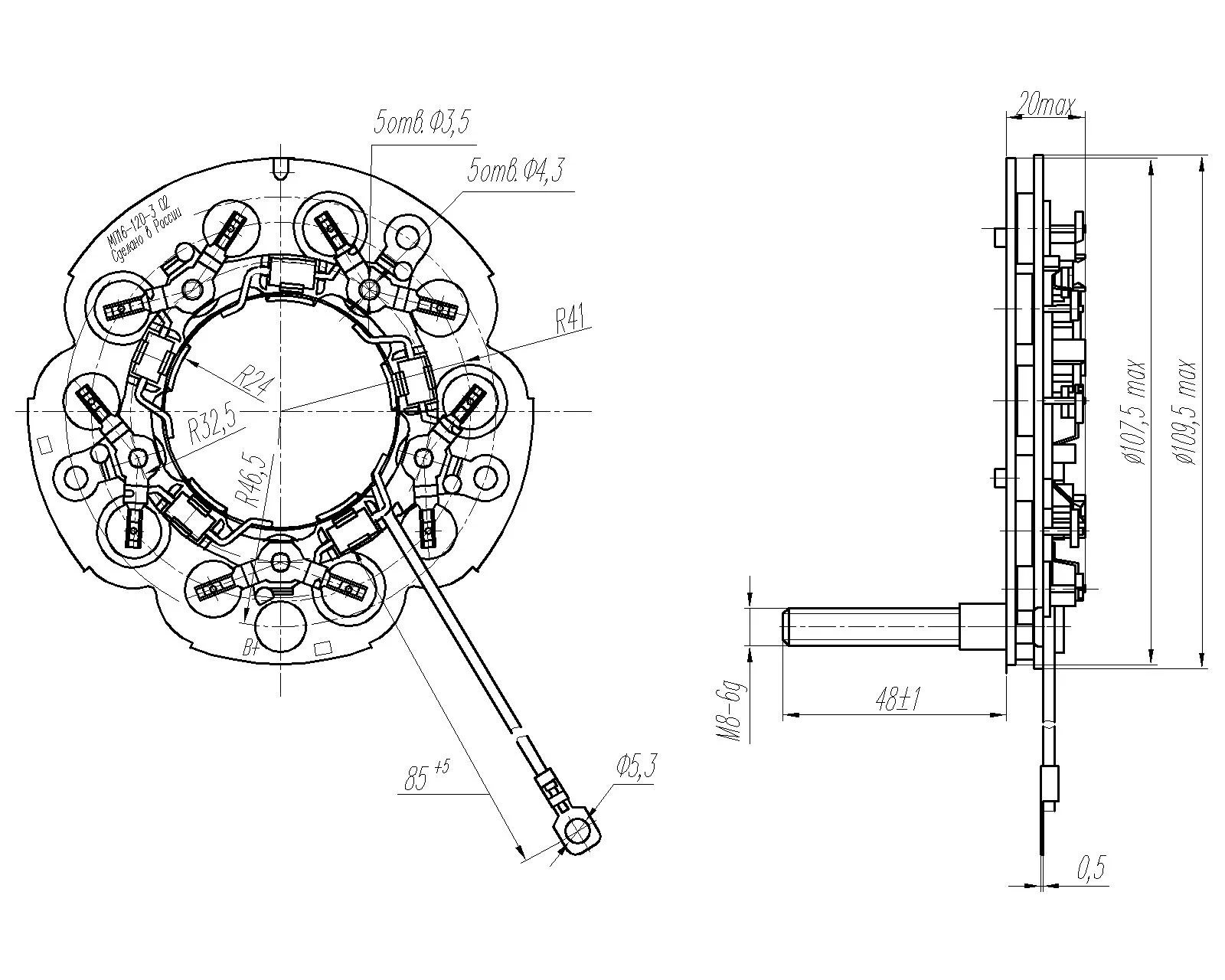

Модуль выпускается с впрессованным выходным болтом М8.
ЯКГЛ.432122.018-02 (ТУ3417-012-07629712-2005)
Особенности применения
Модуль полупроводниковый силовой устанавливается непосредственно на генераторах. Рабочее положение в пространстве любое. Охлаждение воздушное принудительное.
Масса блока не более 0,18 кГ.
МП выпускается в климатическом исполнении «О» категория размещения 2 по ГОСТ 15150.
Гарантийный срок
Гарантийный срок хранения и (или) эксплуатации не менее 3 лет при пробеге не более 50 000км. Гарантийная наработка модулей – 4 000 ч.
Особенности
| Номинальное постоянное напряжение, Uпост., В | 14/28 |
| Максимальный постоянный ток силового выпрямителя, Iвпб.max, А | 100 |
| Прямое напряжение (амплитудное значение) на каждом плече силового выпрямителя при токе 110 А, не более, В | 1,3 |
| Повторяющийся импульсный обратный ток (амплитудное значение) каждого диода силового и дополнительного выпрямителя при обратном напряжении 150В и температуре диодов: -(25±10) єС, мА, не более -(160±5) єС, мА, не более | 2 5 |
| Питающая сеть: - число фаз - частота, Гц, не более | 5 600 |
| Способ присоединения обмоток статора | клемма |
