Описание и область применения

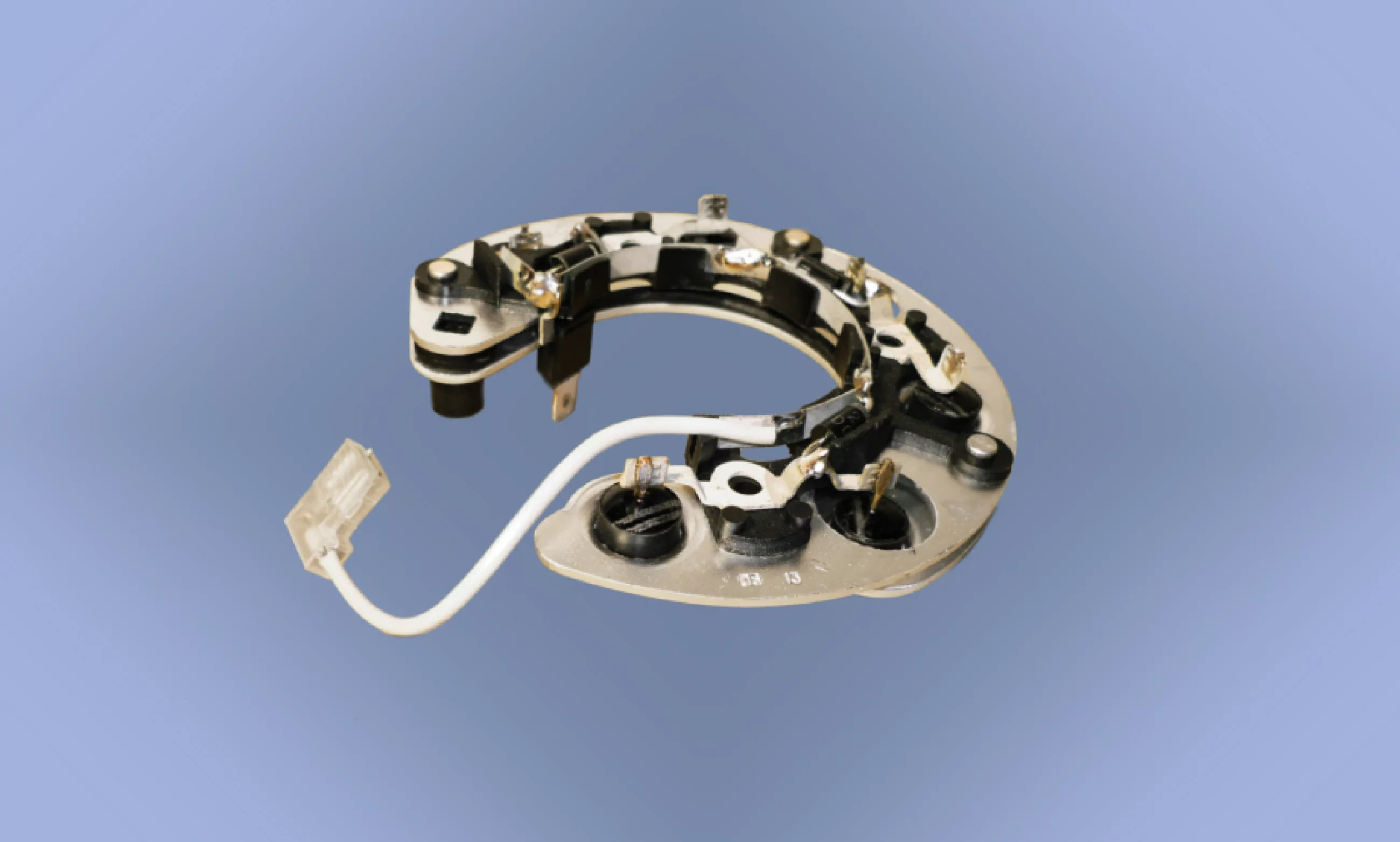

Блок выпрямительный полупроводниковый БПВ56-65-02Г предназначен для выпрямления трехфазного переменного тока в автомобильных генераторах и других электротехнических устройствах в качестве комплектующего изделия.
Технические условия – ТУ 3417-002-07629712-95.
Применяемость
Автомобили ВАЗ 21213 НИВА с генератором 371.3701, ВАЗ2108, 2109 с генератором 372.3701, УАЗ с генераторами 6631.3701, 6651.3701.
Особенности применения
Блок выпрямительный полупроводниковый устанавливается непосредственно на генераторах. Рабочее положение в пространстве любое. Охлаждение воздушное принудительное.
Масса блока не более 0,2 кГ.
БПВ выпускается в климатическом исполнении «О» категория размещения 2 по ГОСТ 15150.
Гарантийный срок
Гарантийный срок эксплуатации блоков 3 года со дня ввода в эксплуатацию при гарантийной наработке не более 4000 моточасов, но не более 3,5 лет со дня получения предприятием-потребителем.
Особенности
| Номинальное постоянное напряжение, В | 28 |
| Максимальный постоянный ток, А | 65 |
|
Прямое падение напряжения (амплитудное значение) на каждом плече: силового выпрямителя при токе 63А, В, не более дополнительного выпрямителя при токе 6А, В, не более |
1,5 1,4 |
|
Ток утечки (амплитудное значение) каждого плеча блока при обратном напряжении 150В и температуре диодов: (150±5)єС, мА, не более (25±10) єС, мА, не более |
4 2 |
|
Питающая сеть: - число фаз - частота, Гц, не более |
3 1300 |
| Способ присоединения обмоток статора | клемма |
