Описание и область применения

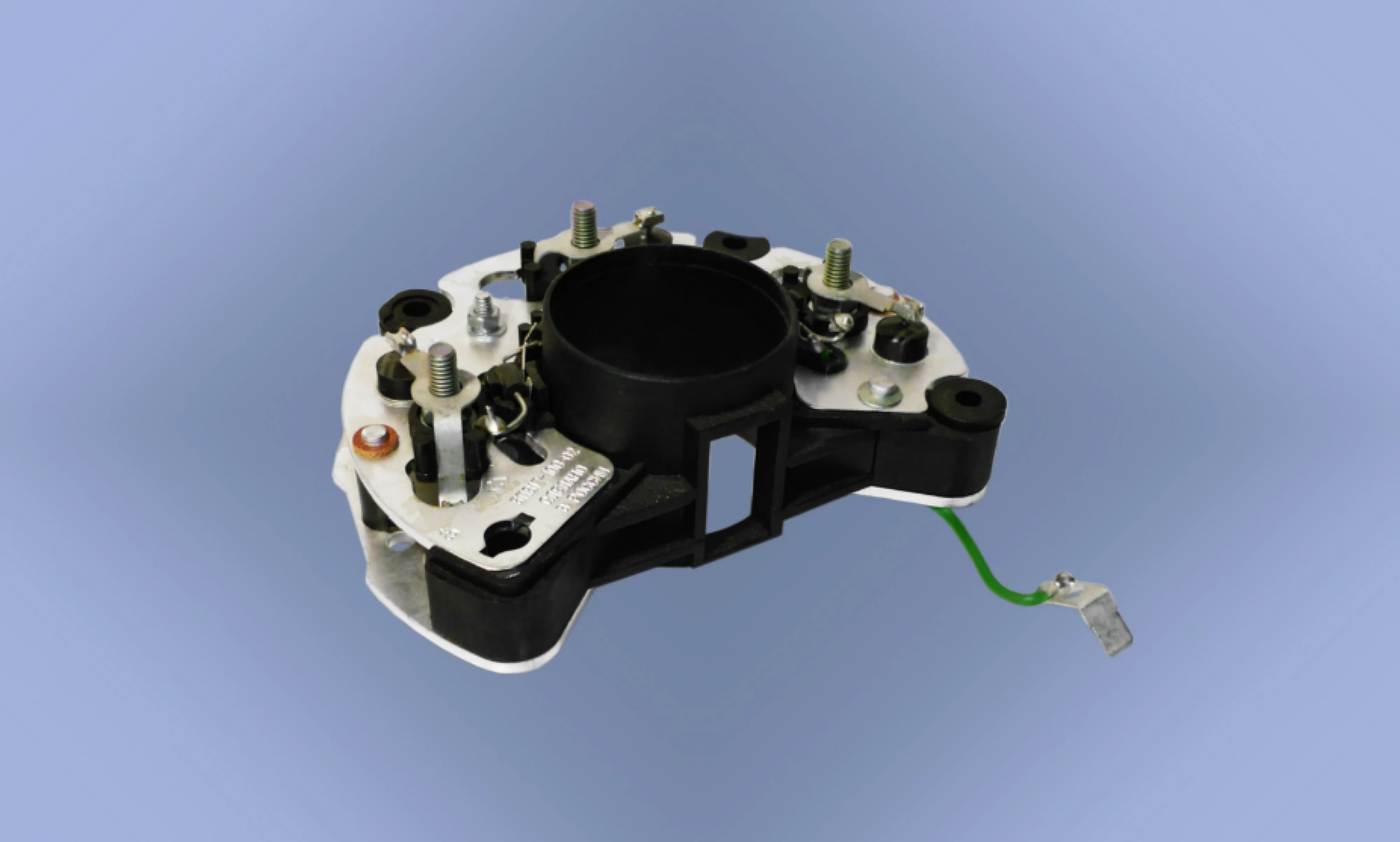

Блок выпрямительный полупроводниковый БПВ17-100 предназначен для выпрямления трехфазного переменного тока в автомобильных генераторах вентилируемого типа в качестве комплектующего изделия.
Технические условия - ТУ 3417-009-07629712-2004.
Особенности применения
Блок выпрямительный ограничительный устанавливается непосредственно на генераторах. Рабочее положение в пространстве – любое. Охлаждение воздушное принудительное.
Масса блока не более 0,32 кГ.
БПВ выпускается в климатическом исполнении «О» категория размещения 2 по ГОСТ 15150.
Гарантийный срок
Гарантийный срок хранения и (или) эксплуатации не менее 10 лет при пробеге не более 50000 км. Гарантийная наработка блоков -4000 ч.
Особенности
| Номинальное постоянное напряжение, В | 28 |
| Максимальный постоянный ток, А | 100 |
|
Прямое падение напряжения (амплитудное значение) на каждом плече блока при токе 105А, В, не более |
1,5 |
|
Ток утечки (амплитудное значение) каждого плеча блока при обратном напряжении 150В и температуре диодов: (150±5)єС, мА, не более (25±10) єС, мА, не более |
8 4 |
|
Питающая сеть: - число фаз - частота, Гц, не более |
3 1200 |
| Способ присоединения обмоток статора | клемма |
