Регулятор напряжения многофункциональный 844.3702
- Главная
- Продукция и услуги
- Изделия электронной техники
- Автомобильная электроника
- Автомобильные регуляторы напряжения
- Регулятор напряжения многофункциональный 844.3702
Описание и область применения

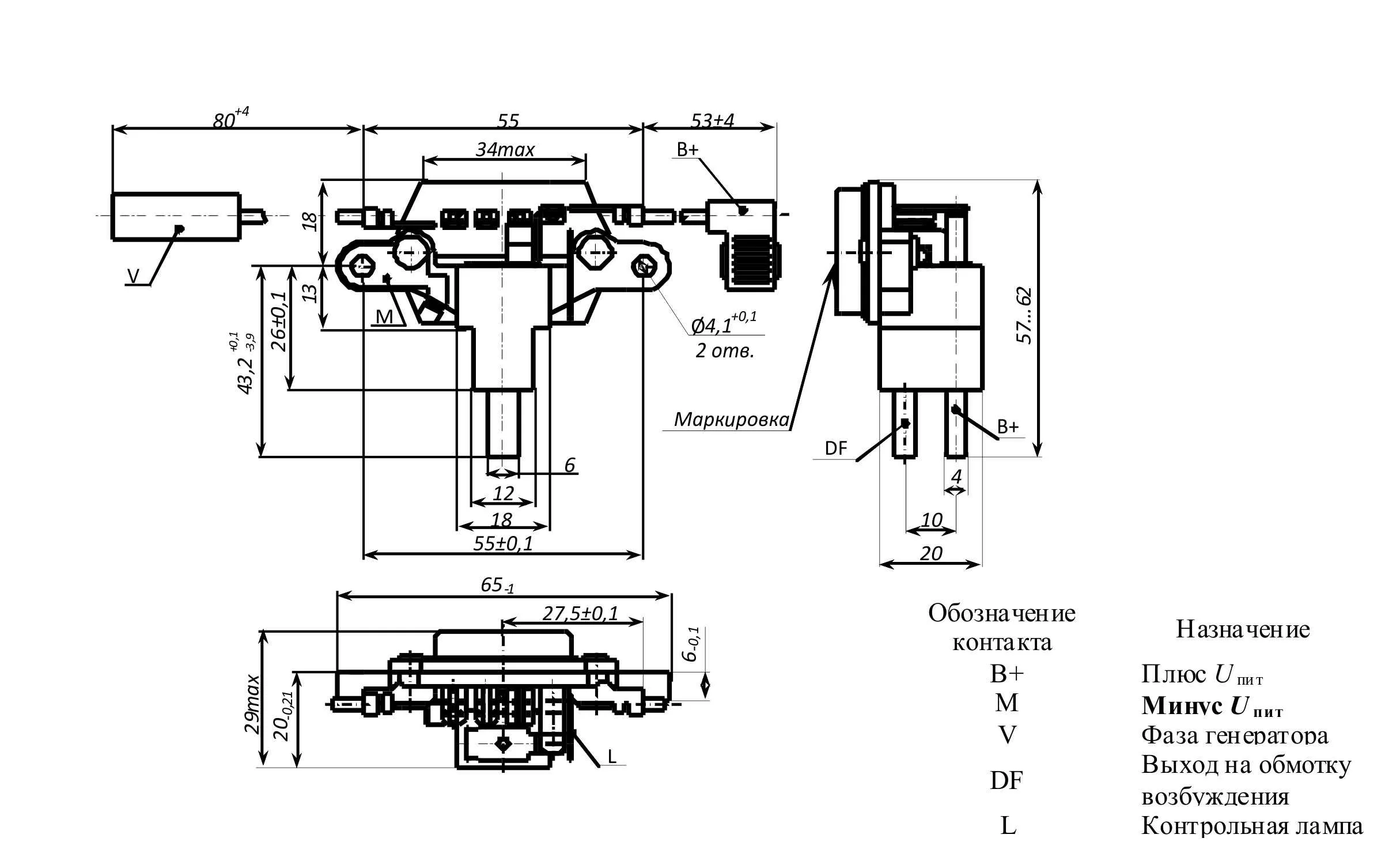

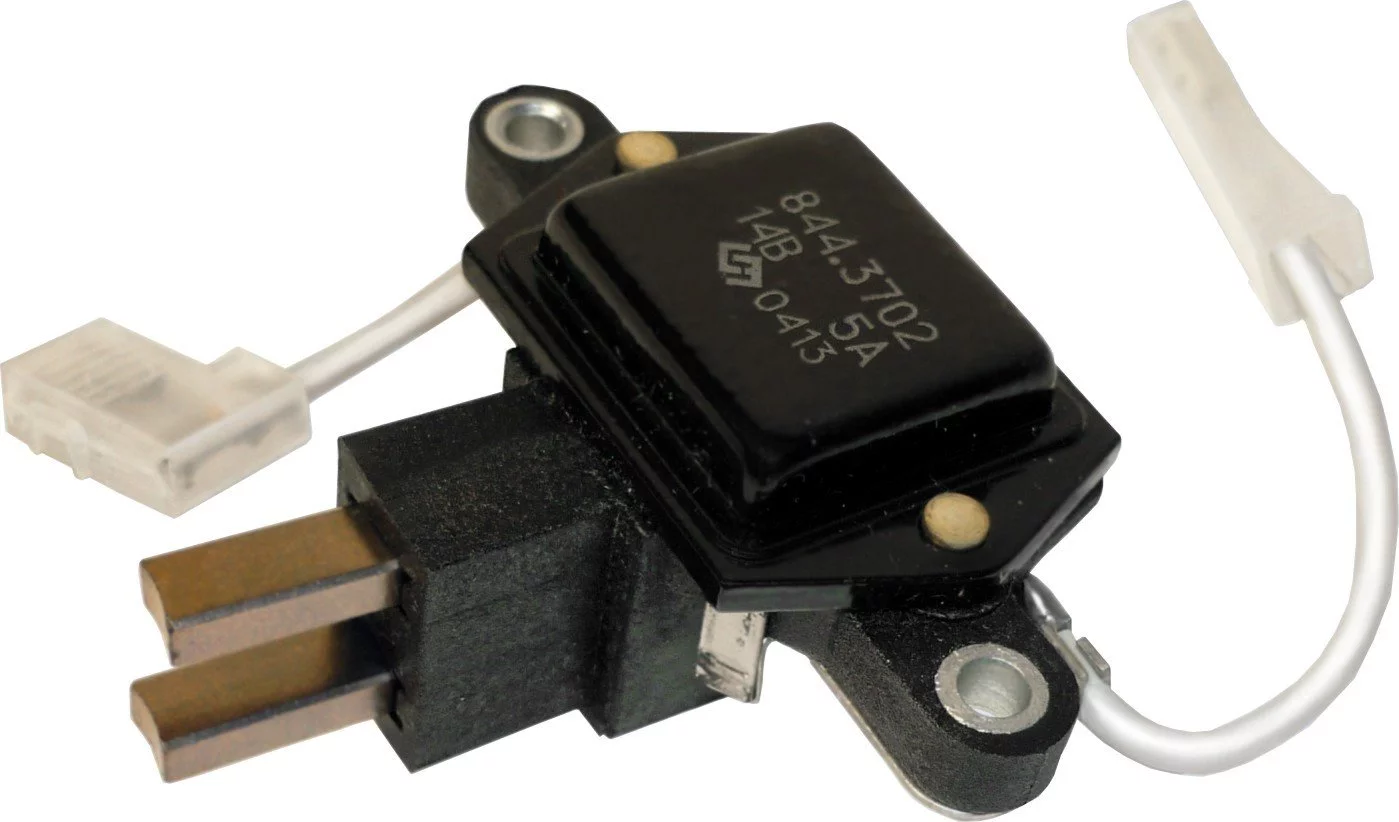

Многофункциональный регулятор напряжения со щёточным узлом 844.3702 предназначен для автоматического регулирования напряжения на выходе генератора в заданных пределах во всех режимах работы системы электрооборудования, при изменении частоты вращения ротора генератора, электрической нагрузки, температуры окружающей среды.
Особенности конструкции
1.Для сглаживания переходных процессов и уменьшения механических нагрузок на приводной ремень генератора регулятор напряжения имеет функции плавного возбуждения генератора и плавной реакции на подключаемую электрическую нагрузку максимальной длительностью 2,5±0,5сек.
2.В регуляторе напряжения предусмотрена возможность световой индикации неисправностей генераторной установки по высокому и низкому напряжению на выходе генератора, низкому напряжению на фазе генератора (например, в случае обрыва приводного ремня генератора), а также в случае короткого замыкания по цепи возбуждения.
Применяемость
Автомобили ВАЗ-2170, ВАЗ -2171, ВАЗ -2172, ВАЗ-2110, ВАЗ-2111, ВАЗ-2112 и др. с генератором 9402.3701-03, ВАЗ - 2123 «Chevrolet Niva» с генератором 9402.3701-04.

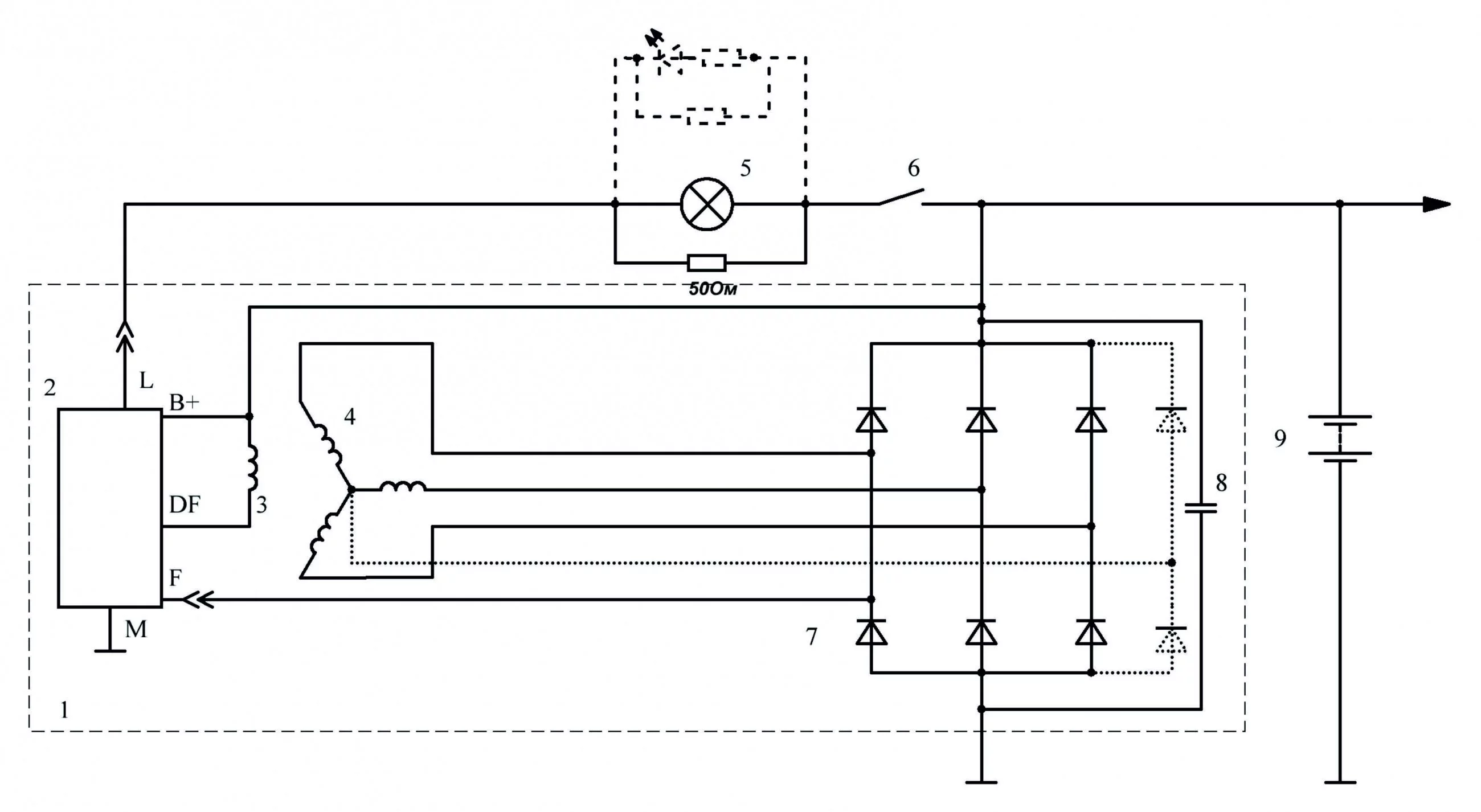

Возможность использования
Данный регулятор напряжения используется совместно с выпрямительными ограничительными блоками без дополнительных диодов в составе генераторов.
Особенности
|
Технические данные |
844.3702 |
|
Диапазон рабочих температур, ˚С |
- 50 …+125 |
|
Напряжение регулирования с АкБ при t˚ = 25±10˚С и нагрузке генератора 5А, В |
14,25 … 14,75 |
|
Максимальный ток выходной цепи, А |
5,0 |
|
Коэффициент термокомпенсации Uрег, мВ/˚С |
-7,0 ± 1,5 |
|
Остаточное напряжение на выходе при токе 5А, В |
не более 0,8 |
| Верхний порог индикации по входу, В |
16,1 … 17,2 |
| Нижний порог индикации по входу, В | 10,6 … 11,7 |
| Порог индикации по низкому фазному напряжению, В | 3,5… 8,0 |
| Длительность плавного подключения нагрузки (LRC-функция), сек | 2,5 ± 0,5 |
| Максимально допустимое длительное воздействие повышенного напряжения питания, В |
30 |
| Максимально допустимые импульсные перенапряжения по ГОСТ 28751, В | тип импульсов 5, степень жёсткости II, функциональный класс В |
| Пороговый ток защиты по цепи возбуждения, А | 7,0 … 12,0. |
| Пороговый ток защиты по цепи индикаторного элемента, А | 1,0 … 2,0. |
