Описание

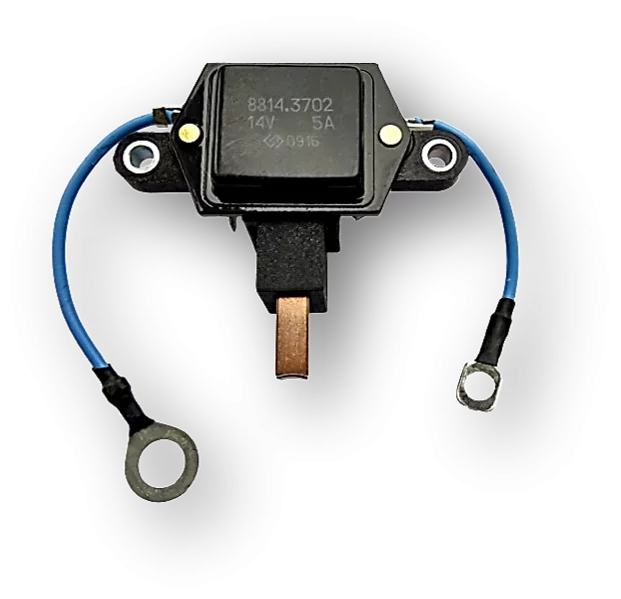

Многофункциональный регулятор напряжения со щёточным узлом 8814.3702 предназначен для автоматического регулирования напряжения на выходе генератора в заданных пределах во всех режимах работы системы электрооборудования, при изменении частоты вращения ротора генератора, электрической нагрузки, температуры окружающей среды.
Особенности
Применяемость
Автомобили ГАЗ 2705, -2752, -2217, -3102, -3110, -3302 с генераторами 3002.3771-10.
Возможность использования
Данный регулятор напряжения используется совместно с выпрямительными ограничительными блоками без дополнительных диодов в составе генераторов.
Климатическое исполнение
Регуляторы напряжения выпускаются в климатическом исполнении «О» категории 2 по ГОСТ 15150. Регуляторы соответствуют требованиям к устойчивости при климатических воздействиях по ГОСТ 25467. Регуляторы соответствуют требованиям по электромагнитной совместимости ГОСТ 28751.
В этом регуляторе напряжения предусмотрена возможность световой индикации неисправностей генераторной установки по высокому и низкому напряжению на выходе генератора, низкому напряжению на фазе генератора (например, в случае обрыва приводного ремня генератора), возможность возбуждения генератора по фазному выводу без подключения индикаторного элемента (вывод L не подключен).
Технические характеристики
| Диапазон рабочих температур, ˚С | - 40 …+125 |
| Напряжение регулирования с АкБ | 14,35…14,65 |
| Максимальный ток выходной цепи, А | 5,0 |
| Коэффициент термокомпенсации Uрег, мВ/˚С | -7,0 ± 1,5 |
| Остаточное напряжение на выходе при токе 5А, В | не более 0,8 |
| Верхний порог индикации по входу, В | 16,00…17,00 |
| Нижний порог индикации по входу, В | 10,50…11,50 |
| Порог индикации по низкому фазному напряжению, В | 0,5… 5,0 |
| Максимально допустимое длительное воздействие повышенного напряжения питания, В | 30 |
| Максимально допустимые импульсные перенапряжения по ГОСТ 28751, В | тип импульсов 5, степень жёсткости II, функциональный класс В |
| АНАЛОГ | 9333.3702-04 |
