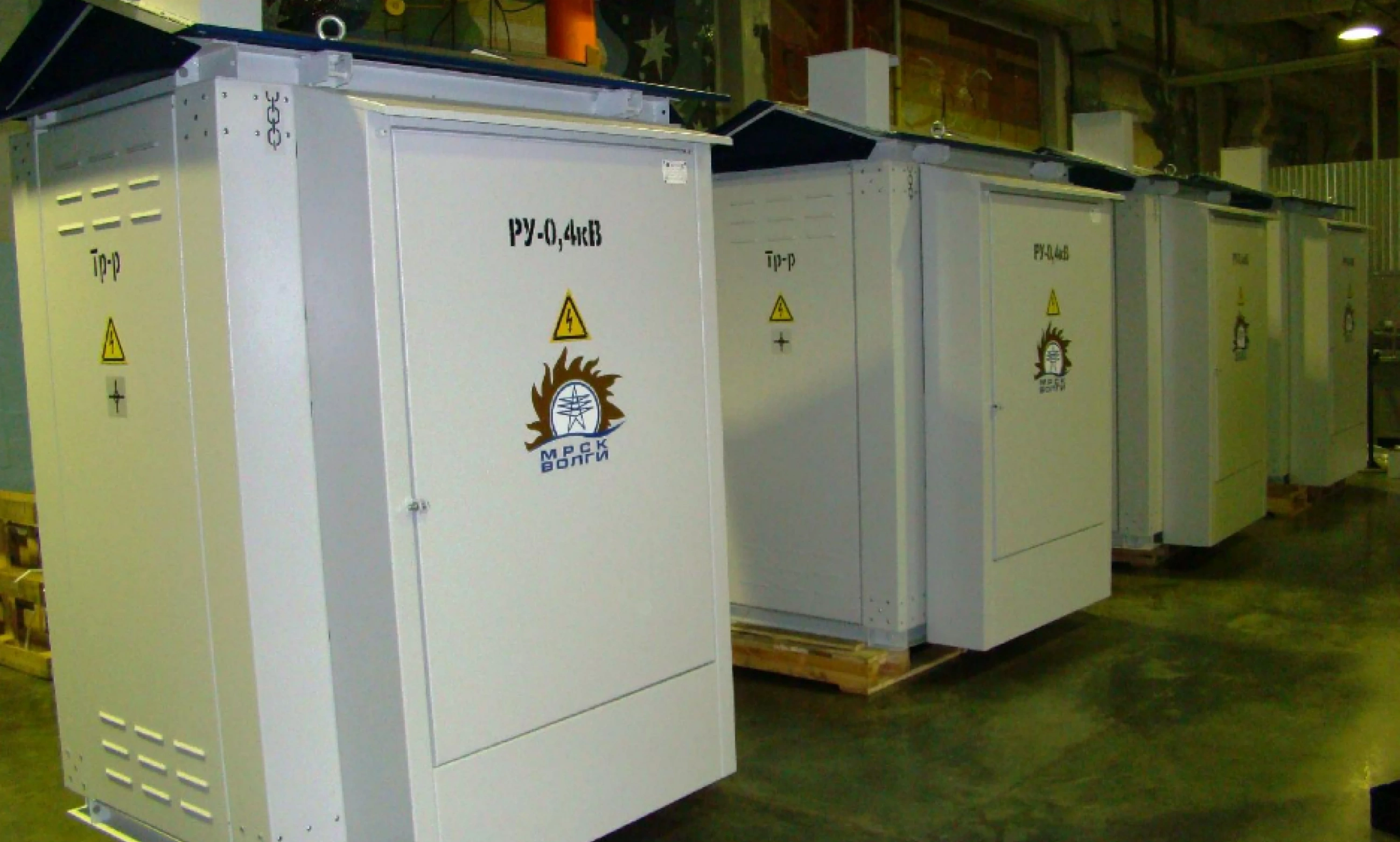

Малогабаритные трансформаторные подстанции наружной установки КТПН-Орб07М

Описание и область применения

РУНН выполнено в виде шкафа, в котором обеспечен визуальный контроль напряжения на шинах 0,4 кВ и организована схема автоматического уличного освещения с использованием автоматического выключателя, контактора и фотореле.

В состав РУНН входит следующее оборудование:

• вводной разъединитель (рубильник), серии ВР32-35;
• автоматические выключатели отходящих линий на номинальный ток от 16А до 250А.
• панель учета электроэнергии изготавливается на базе стандартного прибора учёта с подключением согласно ПУЭ.
• разрядники (ограничители перенапряжений) НН (устанавливаются по требованию заказчика)

РУВН выполнено в виде башни. В состав РУВН входят высоковольтные предохранители серии ПКТ и проходные изоляторы. РУВН крепится к отсеку силового трансформатора с помощью болтового соединения.

В отсеке силового трансформатора устанавливается масляный трансформатор типа ТМ мощностью до 160 кВА включительно или ТМГ мощностью до 400 кВА включительно по ГОСТ 12022. Крыша отсека выпол­нена из оцинкованного листа.

Траверса ввода высокого напряжения крепится к отсеку РУВН с помощью болтового соединения. На траверсе ввода высокого напряжения устанавливаются разрядники (ограничители перенапряжений) ВН и опорные изоляторы.

Траверса вывода низкого напряжения является разборной и рассчитана на 4 отходящие линии. На траверсе вывода низкого напряжения устанавливаются опорные изоляторы. Траверса вывода низкого напряжения крепится к отсеку РУВН с помощью болтового соединения.

Устройство вывода низкого напряжения выполнено в виде металлического короба и крепится к отсеку силового трансформатора с помощью болтового соединения.

Устройство фиксации РУВН выполнено в виде металлических стяжек, присоединяемых с помощью болтового

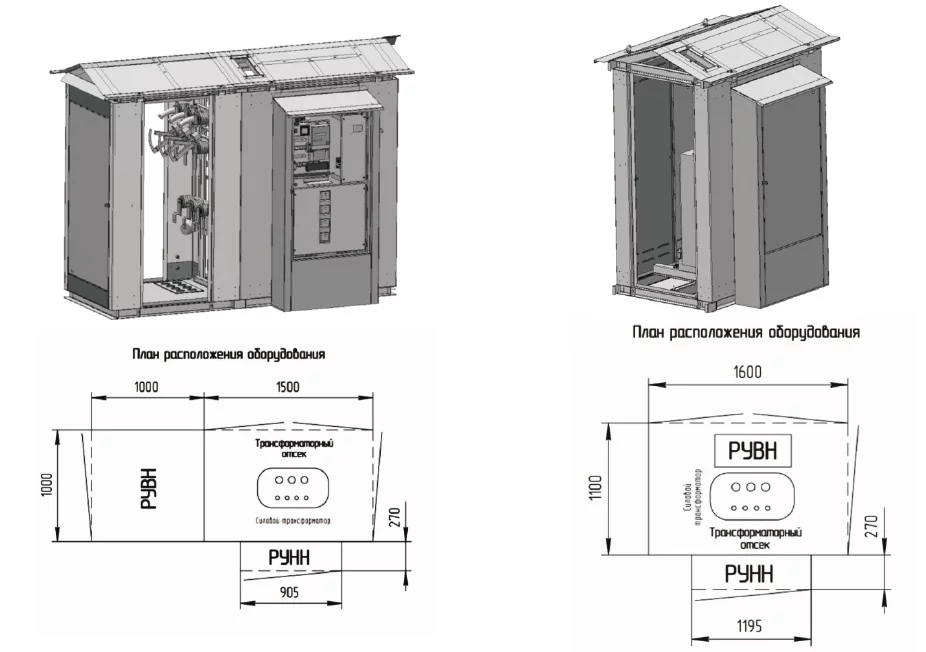

По требованию заказчика с КТПН может поставляться разъединитель наружной установки и силовой трансформатор. КТПН-Орб07М может изготавливаться в двух вариантах исполнения: вариант 1-е воздушным вводом; вариант 2-е кабельным вводом.

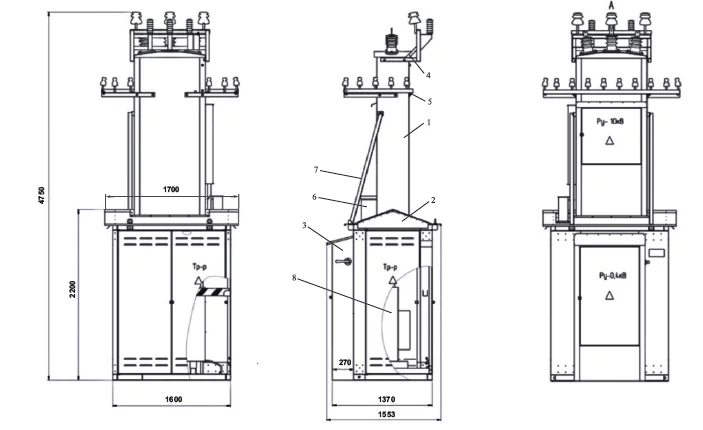

1. - распределительное устройство высокого напряжения (РУВН);
2. - отсек силового трансформатора;
3. - распределительное устройство низкого напряжения (РУНН);
4. - траверса ввода высокого напряжения;
5. - траверса вывода низкого напряжения;
6. - устройство вывода низкого напряжения;
7. - устройство фиксации РУВН;
8. - силовой трансформатор.

Особенности

Основные параметры и характеристики

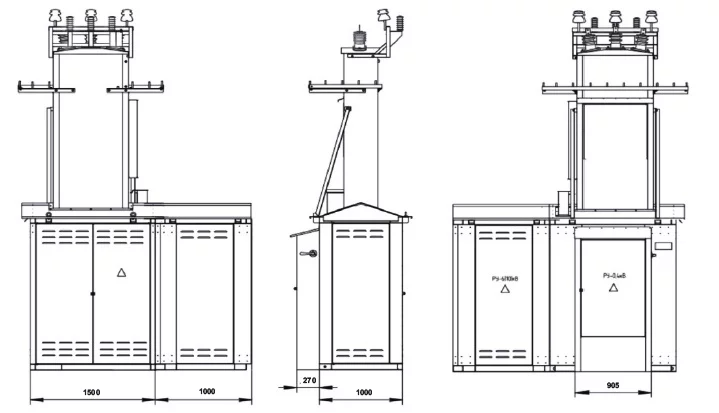

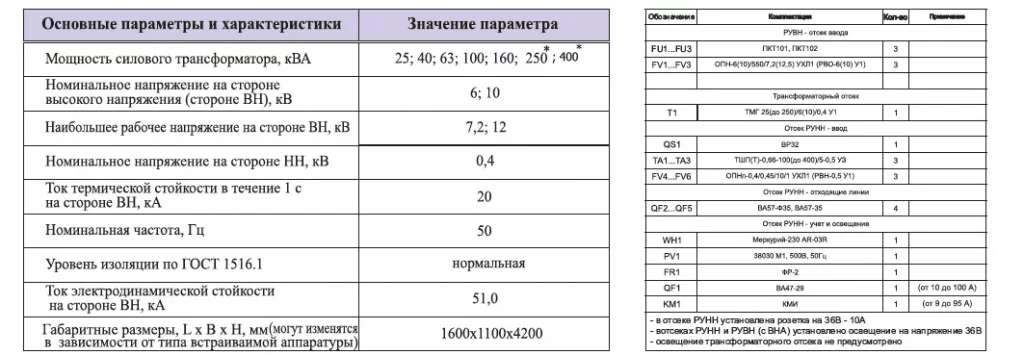

 Вариант 1 (с трансформатором ТМГ)

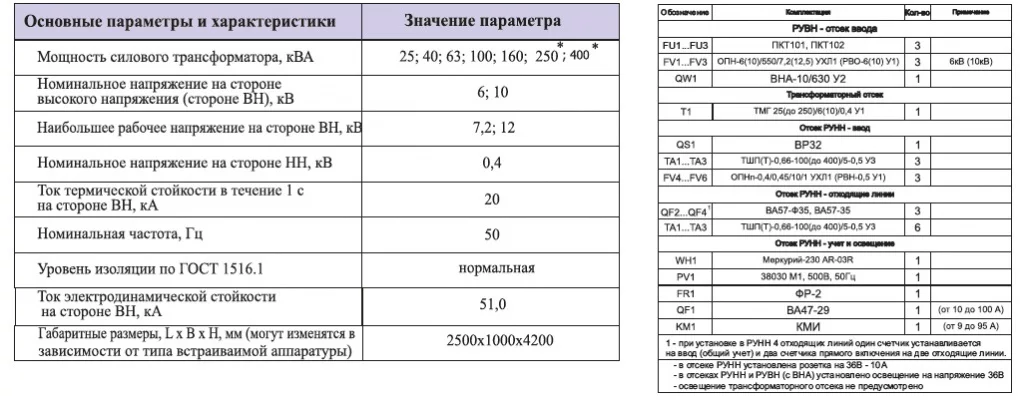

 Вариант 2 (с трансформатором ТМГ)

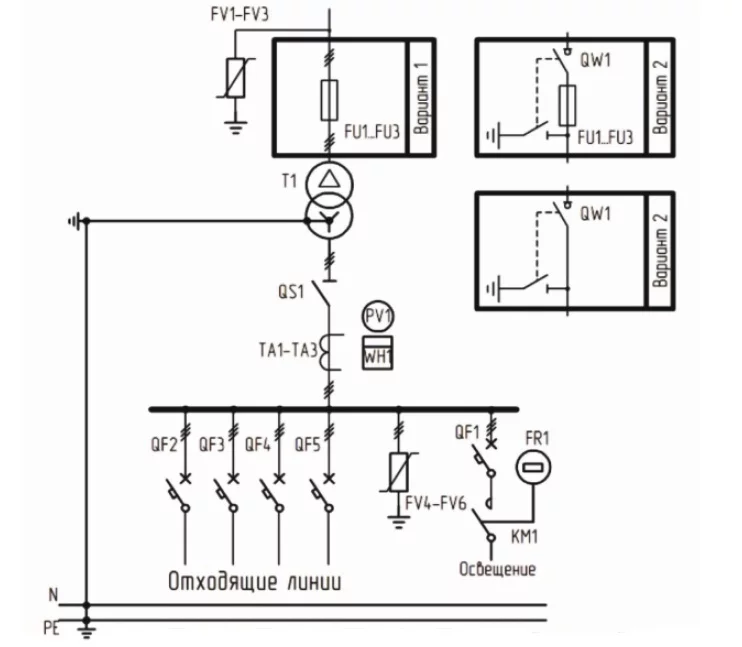

Типовая однолинейная схема КТПН-Орб07М
