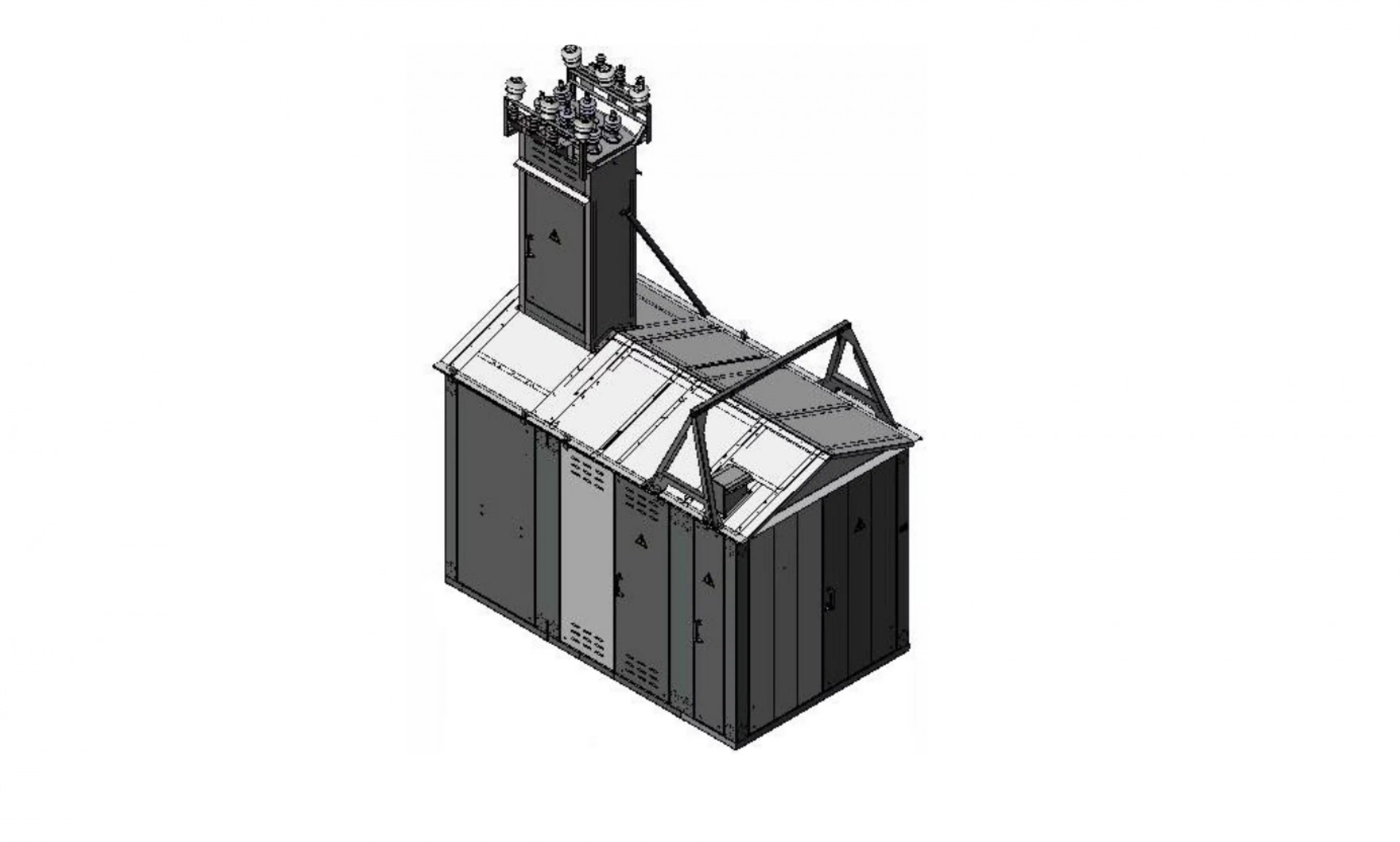

Комплектые трансформаторные подстанции наружной установки киоскового типа мощностью 1000-1250 кВА

Описание и область применения

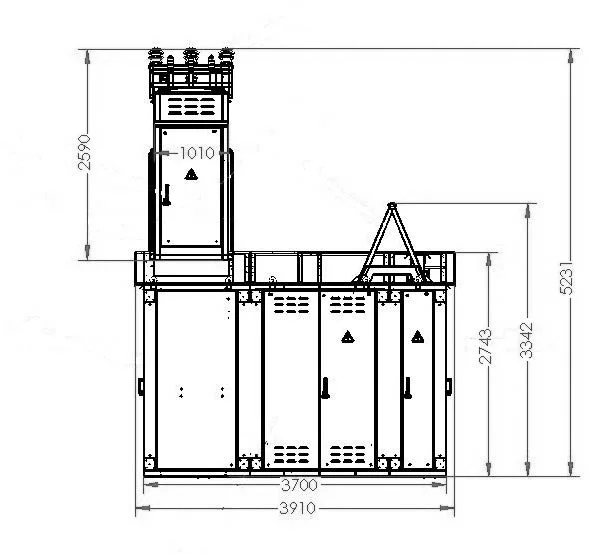

1 - распределительное устройство низкого напряжения;

2 – высоковольтный воздушный ввод;

3 – траверса низковольтного воздушного ввода;

4 – траверса высоковольтного воздушного ввода;

5 – растяжки высоковольтного воздушного ввода;

6 – кабельный короб низковольтного воздушного ввода;

7 – распределительное устройство высокого напряжения;

8 – отсек силового трансформатора.

Особенности конструкции КТПН на 1250 кВА

Конструкцией КТП предусмотрены следующие исполнения:

- по выполнению ввода ВН - кабельный, воздушный;

- по выполнению выводов НН - кабельный, воздушный, комбинированный.

Корпус КТП представляет из себя сборно-сварную конструкцию, выполненную из листового металла. Оборудование, установленное в КТП, разделено перегородками на отсеки: отсек распределительного устройства низкого напряжения (РУНН), отсек распределительного устройства высокого напряжения (РУВН), отсек трансформатора, отсек собственных нужд.

На воздушный ввод устанавливаются разрядники или ограничители перенапряжения (по требованию заказчика)

РУВН выполнено в виде отсека и имеет следующее оборудование:

- выключатель нагрузки(ВНА, ВНВР);

- проходные изоляторы;

- высоковольтные предохранители;

РУНН выполнено в виде отсека и имеет следующее оборудование:

- вводной разъединитель (РЕ19);

- вводной автоматический выключатель (по желанию Заказчика)

- автоматические выключатели (рубильники), предохранители – выключатели - разъединители на отходящих линиях;

- панель учета электроэнергии изготавливается на базе стандартного типа приборов учета согласно ПУЭ (глава 1.5) и контроля напряжения на шинах 0,4 кВ;

-  автоматическое уличное освещение с использованием автоматического выключателя, контактора и фотореле;

-   ограничители перенапряжений (разрядники) НН (устанавливаются по требованию заказчика);

Вывод кабелей воздушных линий (СИП) организован в отдельном отсеке.

Отсек силового трансформатора допускает установку масляного трансформатора мощностью 1000-1250 кВА. Соединение трансформатора с РУВН и РУНН осуществляется с помощью шин и кабелей.

Особенности

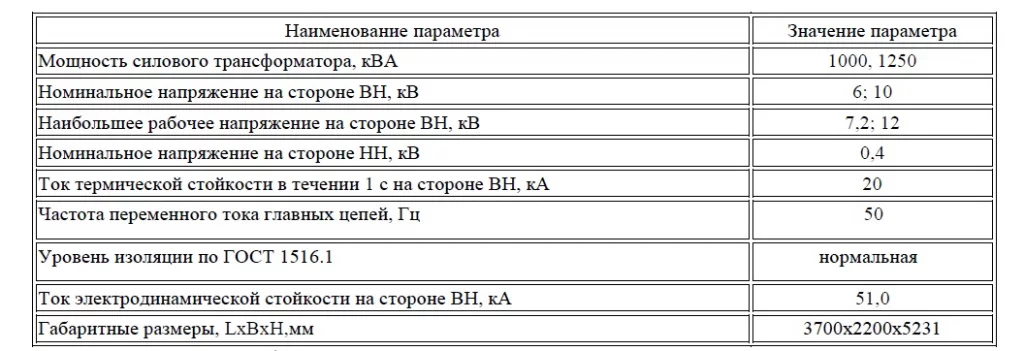

Основные параметры и характеристики

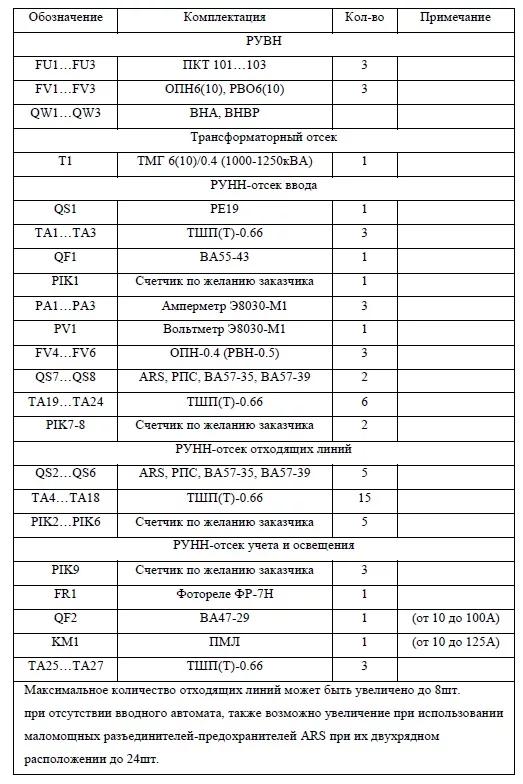

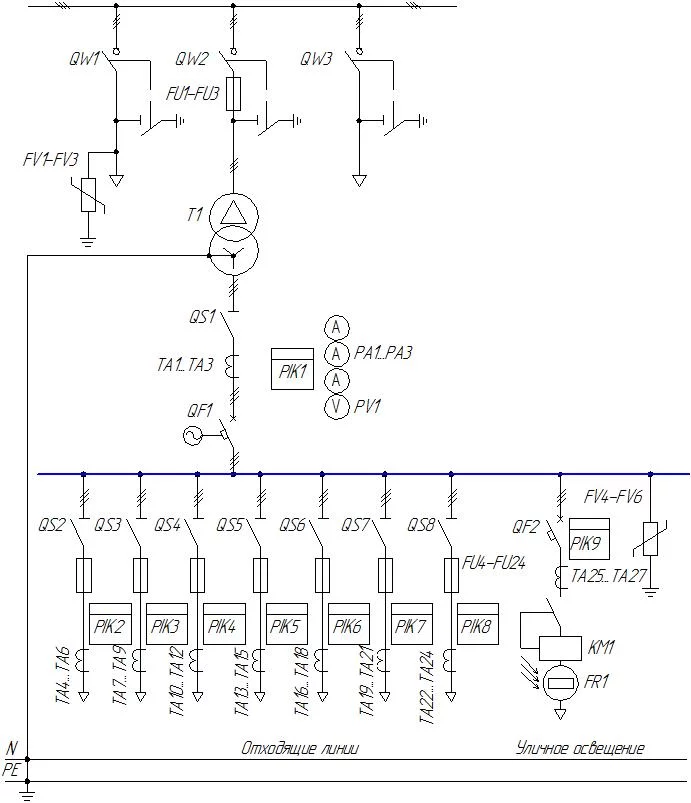

Типовая электрическая схема

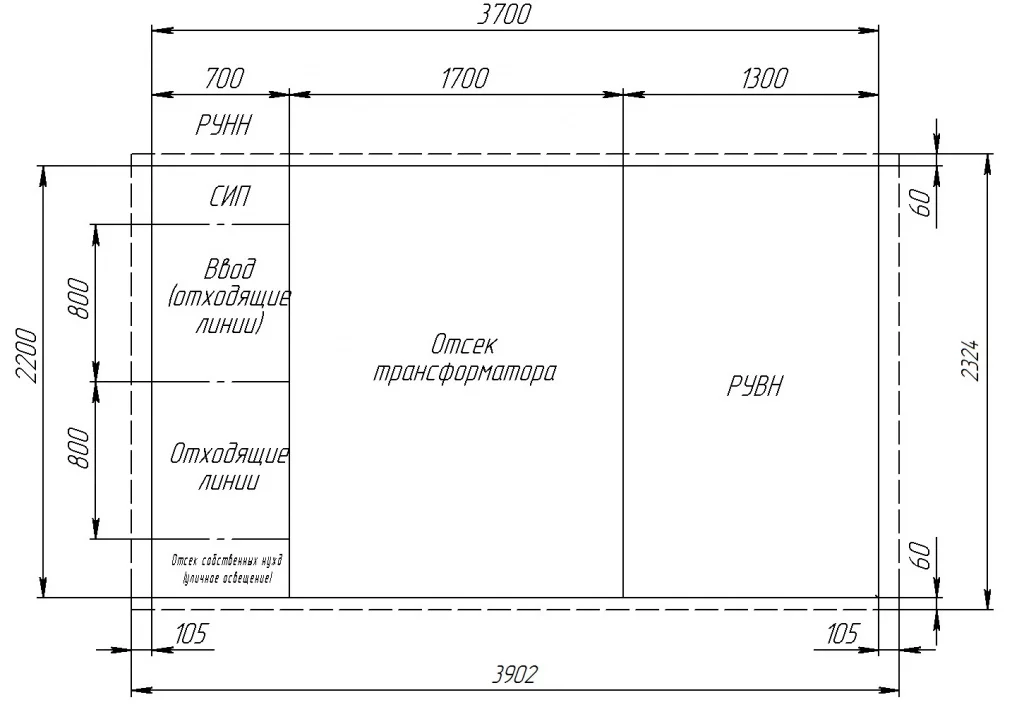

План расположения оборудования
