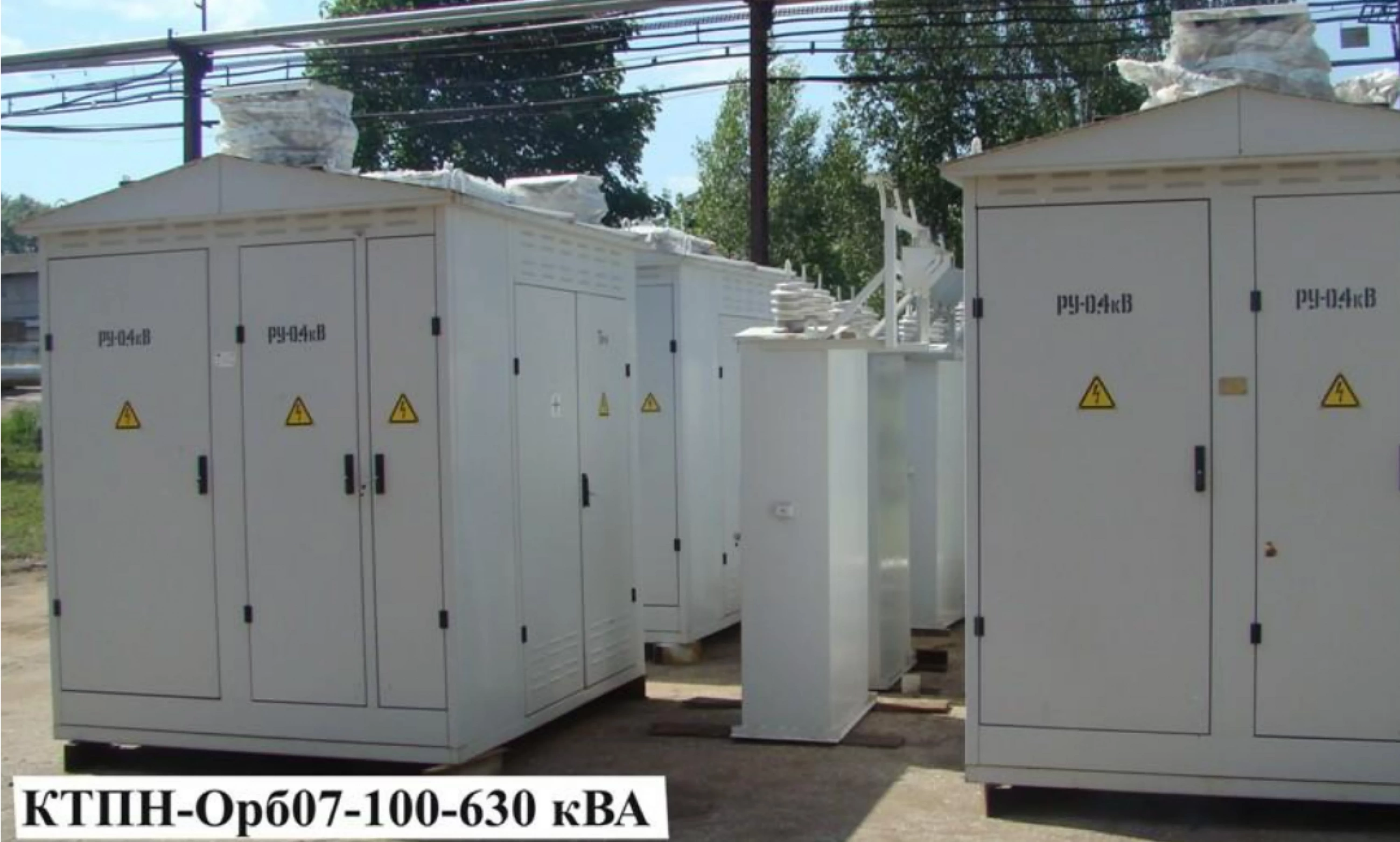

Комплектные трансформаторные подстанции наружной установки тупиковые киоскового типа КТПН-Орб07

Описание и область применения

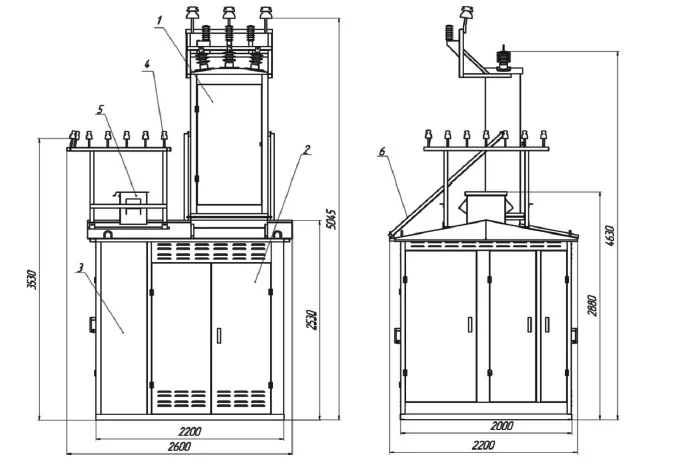

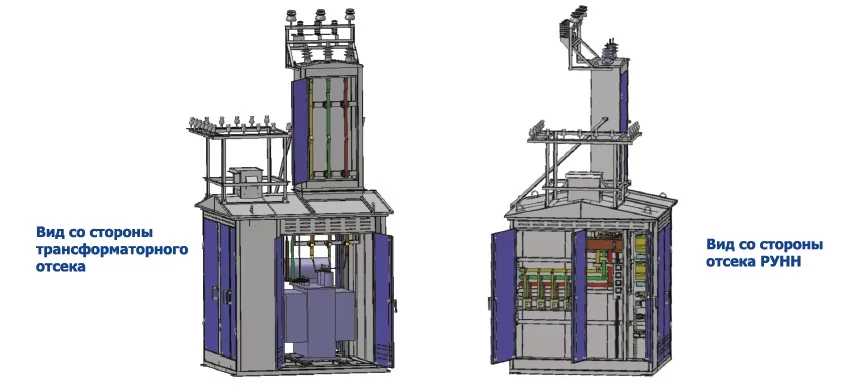

Состав и габаритные размеры КТПН-Орб07К

1. - распределительное устройство высокого напряжения (РУВН);
2. - отсек силового трансформатора;
3. - распределительное устройство низкого напряжения (РУНН);
4. - траверса вывода низкого напряжения (устанавливается только в КТПН с воздушным выводом);
5. - устройство вывода низкого напряжения (устанавливается только в КТПН с воздушным выводом);
6. - устройство фиксации РУВН.

РУВН выполнено в виде башни и имеет следующее оборудование:

• проходные изоляторы;
• разрядники (или ограничители перенапряжений) ВН;
• опорные изоляторы.

РУВН крепится к отсеку силового трансформатора с помощью болтового соединения. Отсек силового трансформатора имеет следующее оборудование:

• высоковольтные предохранители серии ПКТ;
• силовой трансформатор.

Отсек силового трансформатора допускает установку масляного трансформатора типа ТМ и ТМГ мощностью до 630 кВА включительно.

РУНН имеет следующее оборудование:

• вводной разъединитель (рубильник), автоматический выключатель;
• автоматические выключатели (рубильники) отходящих линий;
• панель учета электроэнергии изготавливается на базе стандартного типа прибора учёта с подключением согласно ПУЭ (глава 1.5);
• автоматическое уличное освещение с использованием автоматического выключателя, контактора и фотореле;

-          разрядники (ограничители перенапряжений) НН (устанавливаются по требованию заказчика).
      Траверса вывода низкого напряжения представляет из себя сварную конструкцию с возможностью под­ключения до 6 отходящих линий. На траверсе вывода низкого напряжения устанавливаются опорные изоляторы.

       Траверса ввода высокого напряжения крепится к отсеку РУВН с помощью болтового соединения. Устройство вывода низкого напряжения выполнено в виде металлического короба и крепится к отсеку РУНН с помощью болтового соединения.

       Устройство фиксации РУВН выполнено в виде металлических стяжек, присоединяемых с помощью бол­тового соединения.

По требованию заказчика с КТПН поставляется разъединитель наружной установки и силовой трансформатор.

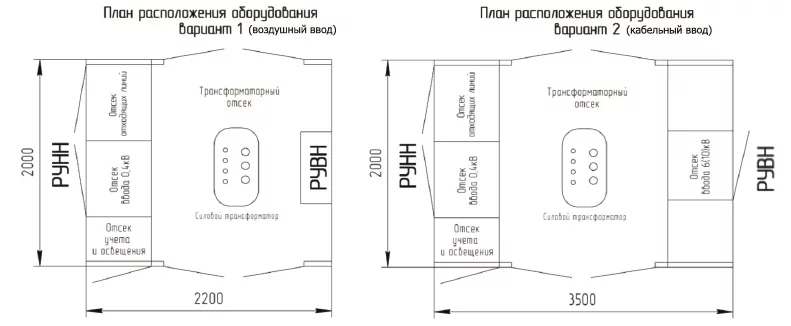

       KТПН изготавливается в следующих вариантах исполнения: 1 вариант - воздушный ввод, 2 вариант - кабельный ввод.

Особенности

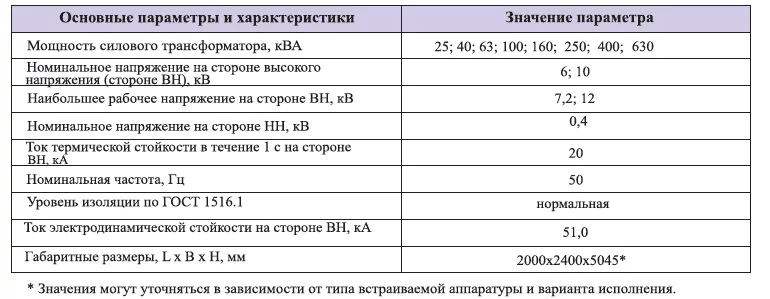

Основные параметры и характеристики КТПН-Орб07К

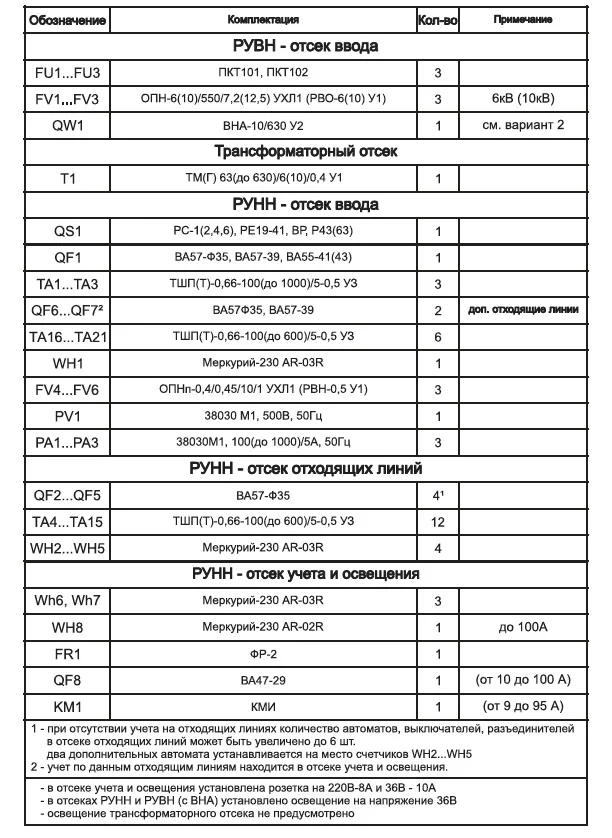

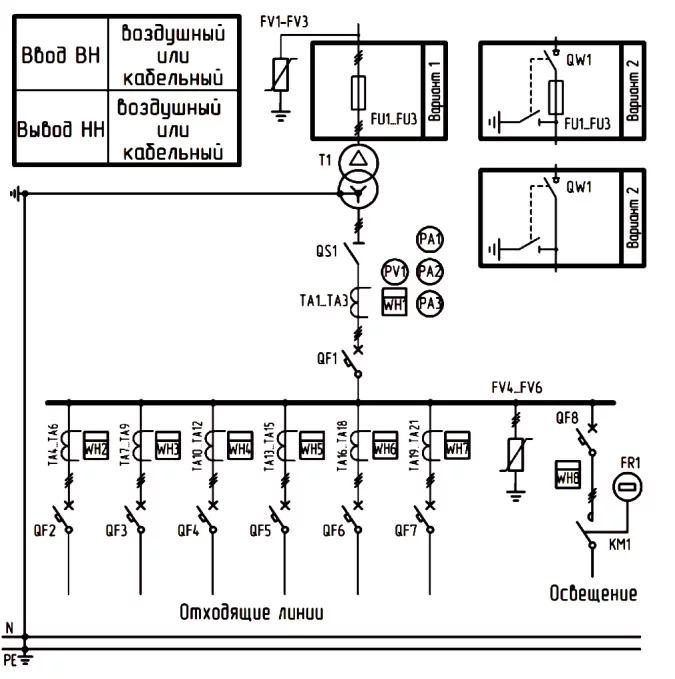

Типовая однолинейная схема КТПН-Орб07К
