Комплектные трансформаторные подстанции наружной установки проходные киоскового типа КТПН-Орб07 мощностью до 630 кВА

Описание и область применения

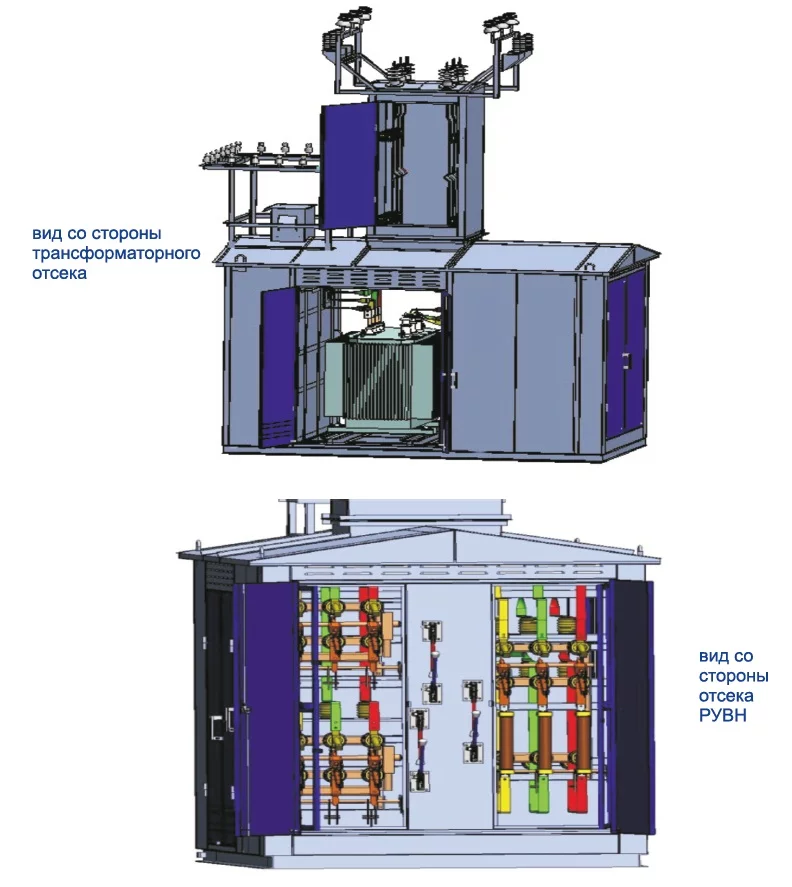

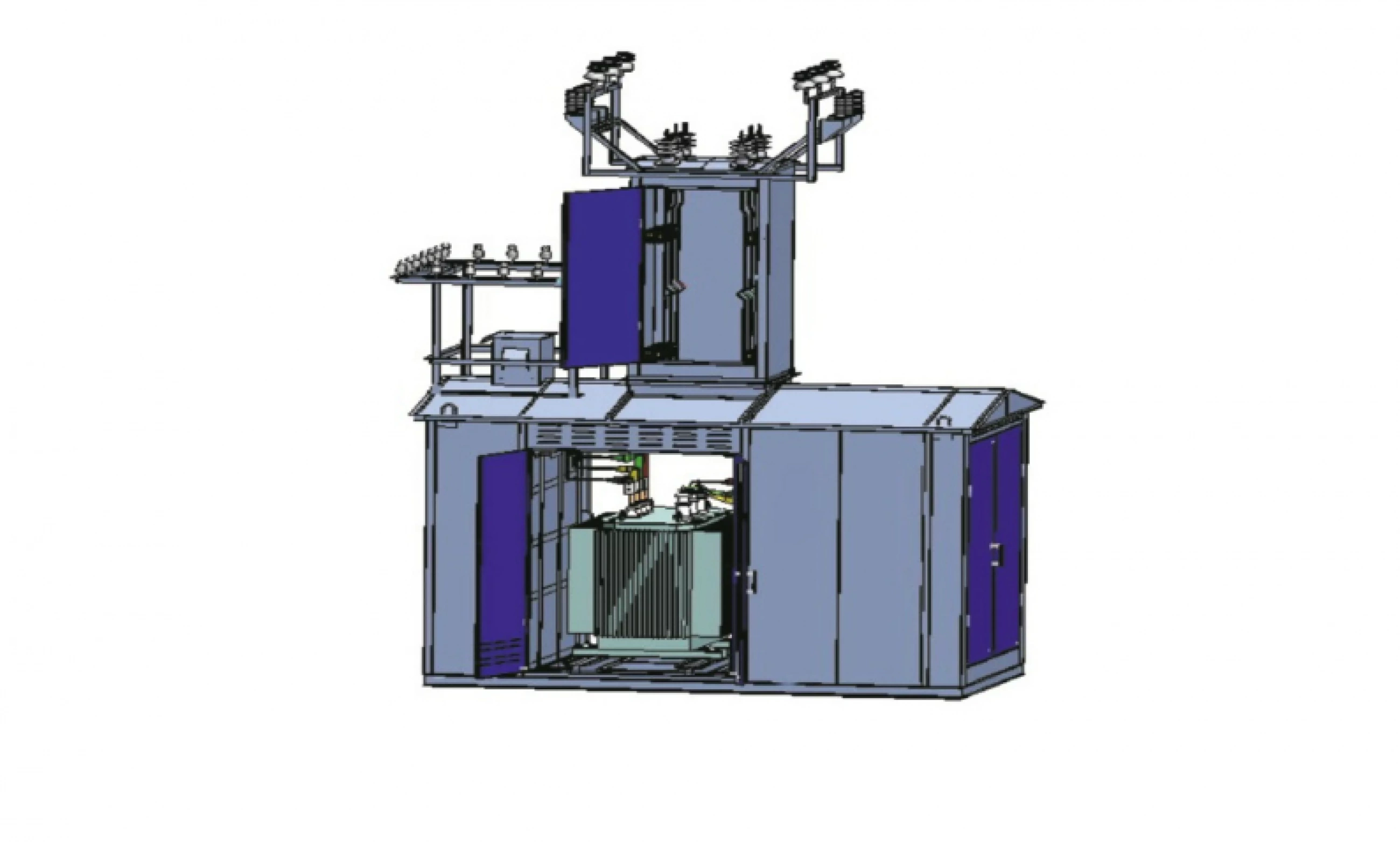

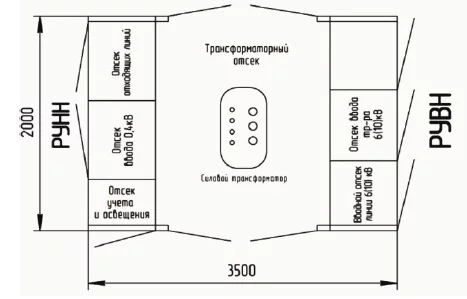

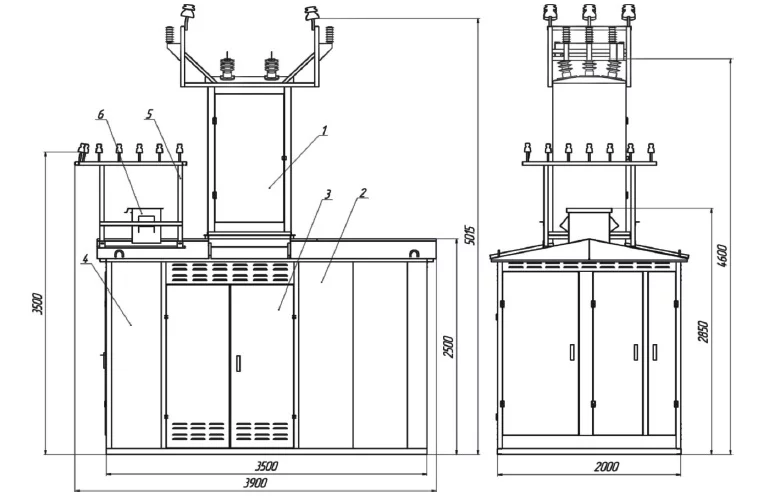

1. - устройство ввода;
2. - распределительное устройство высокого напряжения (РУВН);
3. - отсек силового трансформатора;
4. - распределительное устройство низкого напряжения (РУНН);
5. - траверса вывода низкого напряжения (устанавливается только в КТПН с воздупшым выводом);
6. - устройство вывода низкого напряжения (устанавливается  только в КТПН с воздушным выводом);
7. - устройство фиксации РУВН.

Устройство ввода РУВН выполнено в виде башни и имеет следующее оборудование:

• проходные изоляторы;
• ограничители перенапряжения ВН;
• опорные изоляторы.

РУВН имеет следующее оборудование:

• высоковольтный выключатель;
• высоковольтный разъединитель;
• высоковольтные предохранители.

Отсек силового трансформатора допускает установку масляного трансформатора типа ТМ или ТМГ мощностью до 630 кВА включительно.

РУНН имеет следующее оборудование:

• вводной разъединитель (рубильник);
• автоматические выключатели (рубильники) отходящих линий;
• панель учета электроэнергии изготавливается на базе стандартного типа прибора учёта с подключением согласно ПУЭ (глава 1.5).
• автоматическое уличное освещение с использованием автоматического выключателя, контактора и фотореле
• - разрядники (ограничители перенапряжений) НН (устанавливаются по требованию заказчика).

       Траверса вывода низкого напряжения представляет из себя сварную конструкцию, рассчитанную на 4 отходящие линии. На траверсе вывода низкого напряжения устанавливаются опорные изоляторы. Траверса вывода низкого напряжения крепится к отсеку РУВН с помощью болтового соединения.

        Устройство вывода низкого напряжения выполнено в виде металлического короба и крепится к отсеку силового трансформатора с помощью болтового соединения.

Особенности

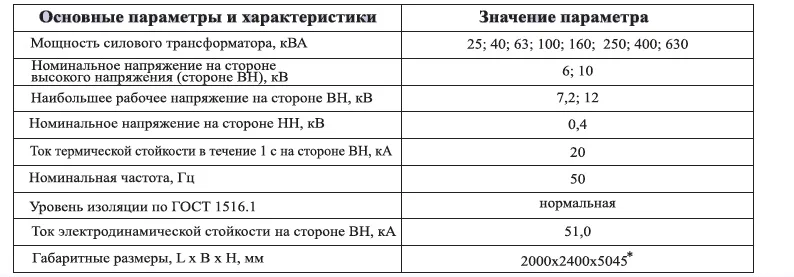

Основные параметры и характеристики

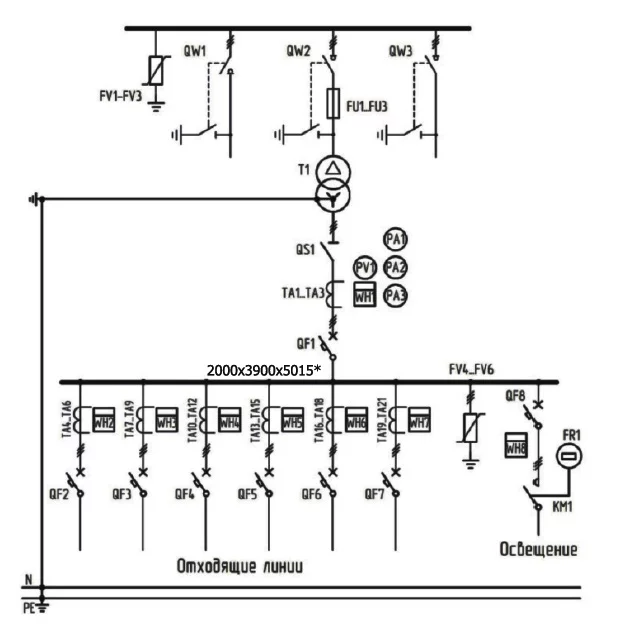

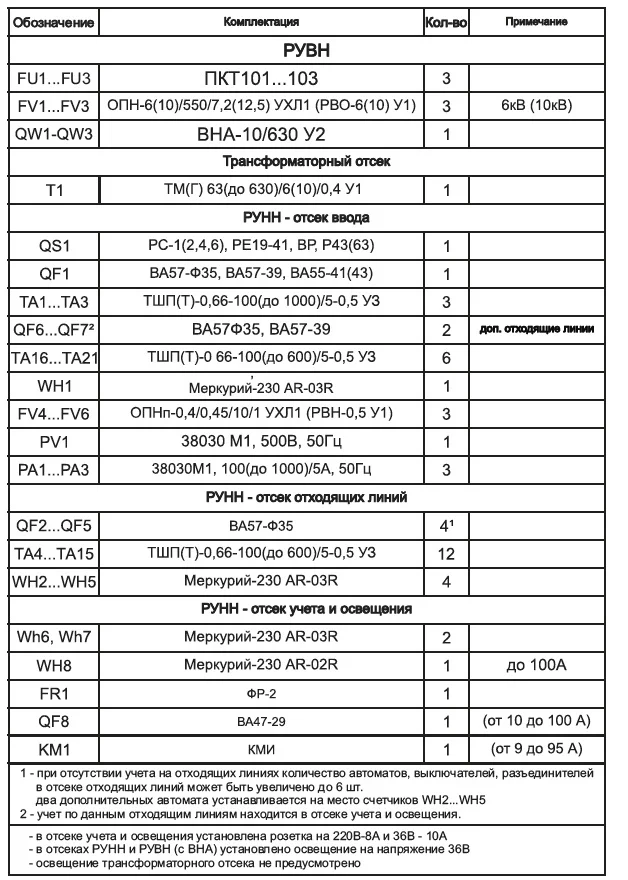

Типовая однолинейная схема и состав оборудования КТПН-Орб07К
