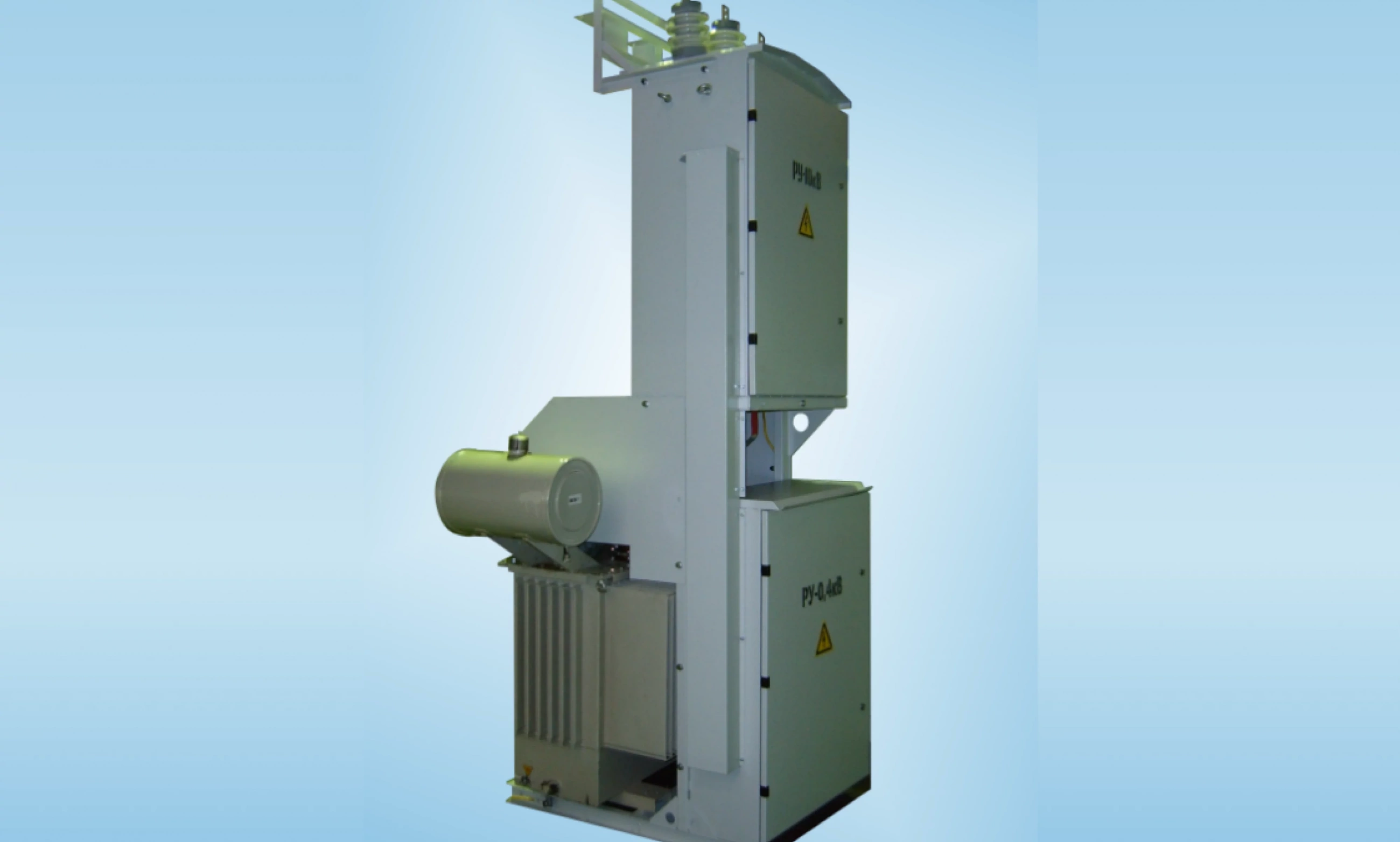

Комплектные трансформаторные подстанции наружной установки мачтового типа - КТПН-Орб 07МЧ

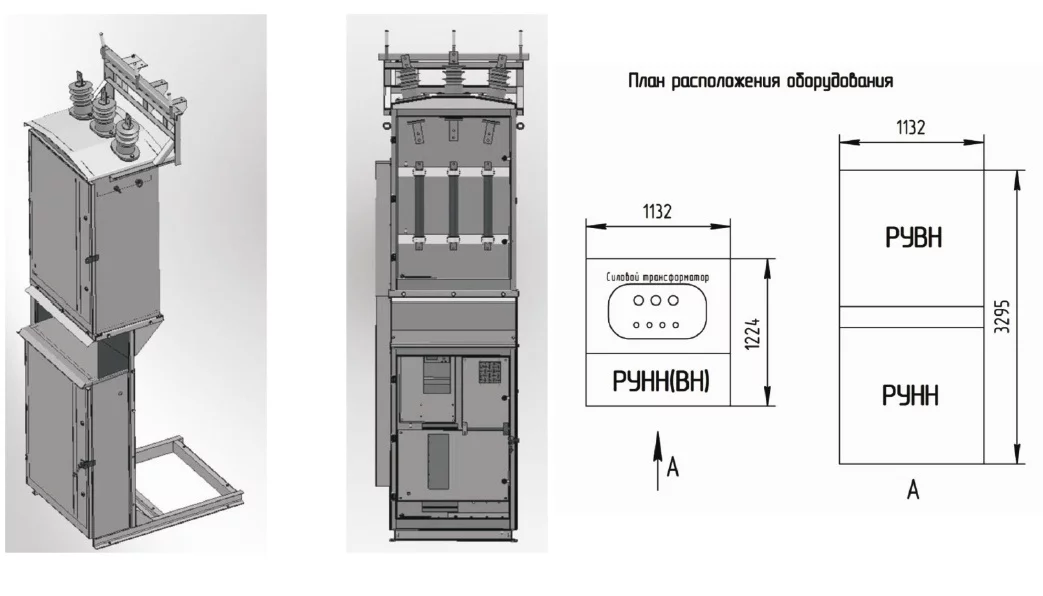

Описание и область применения

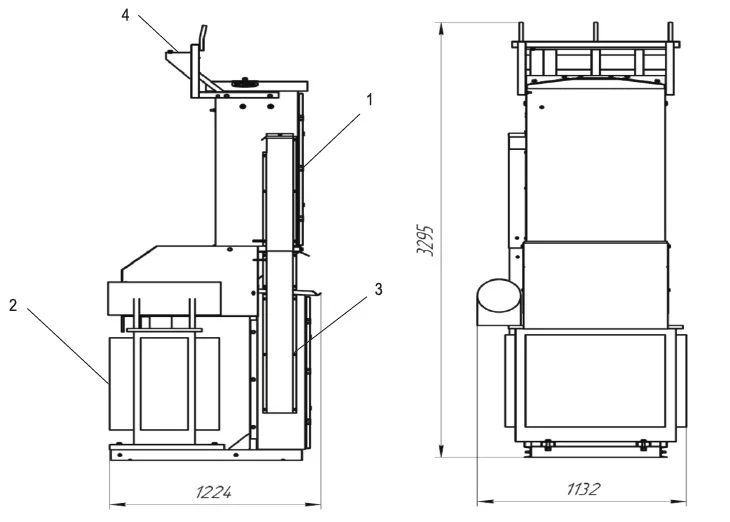

1. - распределительное устройство высокого напряжения;
2. - силовой трансформатор;
3. - распределительное устройство низкого напряжения;
4. - траверса ввода высокого напряжения;
5. - траверса вывода низкого напряжения;

В состав РУВН входят высоковольтные предохранители серии ПКТ и проходные изоляторы. РУВН крепится к отсеку силового трансформатора с помощью болтового соединения. В КТПН устанавливается масляный трансформатор типа ТМГ или ТМ мощностью до 250 кВА включительно по ГОСТ 12022.

РУНН выполнено в виде шкафа, в котором обеспечен визуальный контроль напряжения на шинах 0,4 кВ и   организована схема автоматического уличного освещения с использованием автоматического выключателя, контактора и фотореле.

В состав РУНН входит следующее оборудование:

• вводной разъединитель (рубильник);
• автоматические выключатели ВА57-35 отходящих линий на номинальный ток от 16А до 250А (номиналы тока и количество отходящих линий оговариваются пр заказе КТПН)

- панель учета электроэнергии изготавливается на базе стандартного прибора учёта с подключением
согласно ПУЭ;

- разрядники (ограничители перенапряжений) НН (устанавливаются по требованию заказчика).

   Траверса ввода высокого напряжения крепится к отсеку РУВН с помощью болтового соединения. На траверсе ввода высокого напряжения устанавливаются разрядники (ограничители перенапряжений) ВН и опорные изоляторы.

   Траверса вывода низкого напряжения является разборной и рассчитана на 4 отходящие линии. На траверсе вывода низкого напряжения устанавливаются опорные изоляторы. Траверса вывода низкого напря­жения крепится к отсеку РУВН с помощью болтового соединения.

   Устройство вывода низкого напряжения выполнено в виде металлического короба и крепится к шкафу РУНН с помощью болтового соединения.

По требованию заказчика с КТПН-Орб 07М может поставляться разъединитель наружной установки и силовой трансформатор.

Особенности

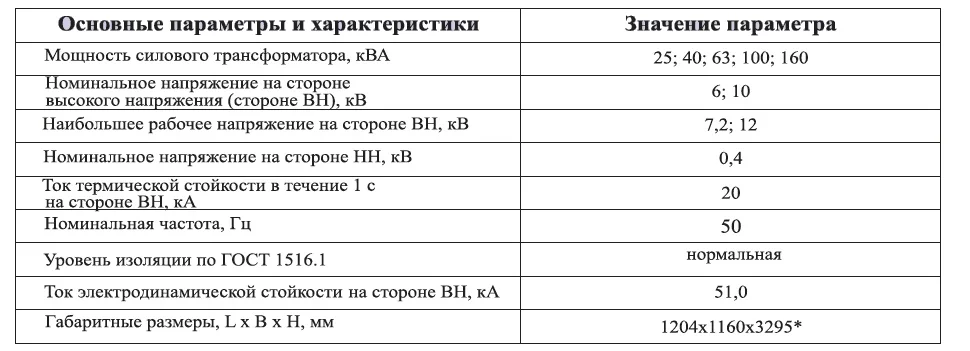

Основные параметры и характеристики


*Значения могут уточняться в зависимости от встраиваемой аппаратуры.

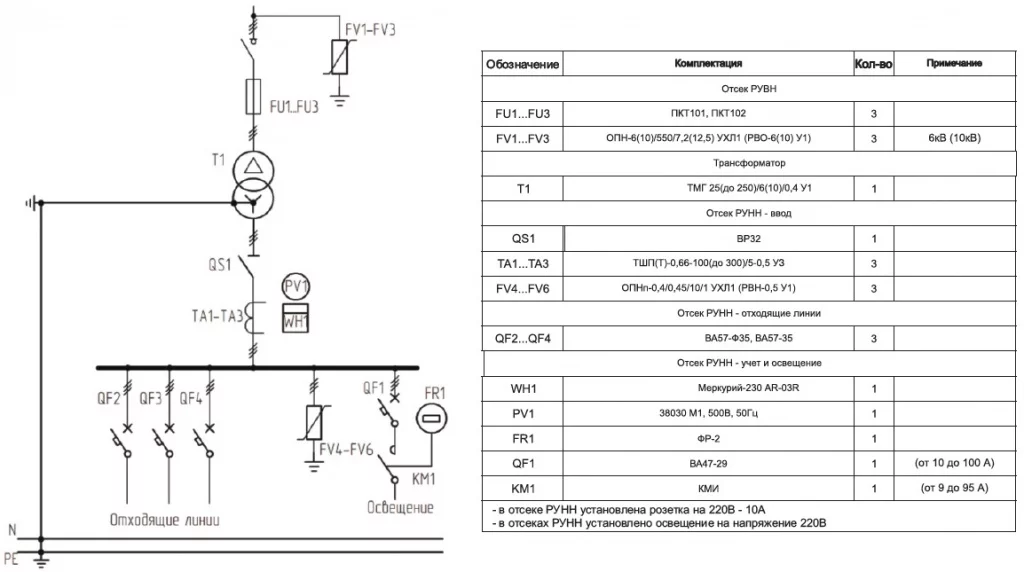

Типовая однолинейная схема
