Комплектные трансформаторные подстанции наружной установки киоскового типа с четырмя коммутационными аппаратами по сторонам выского напряжения мощностью до 630 кВА

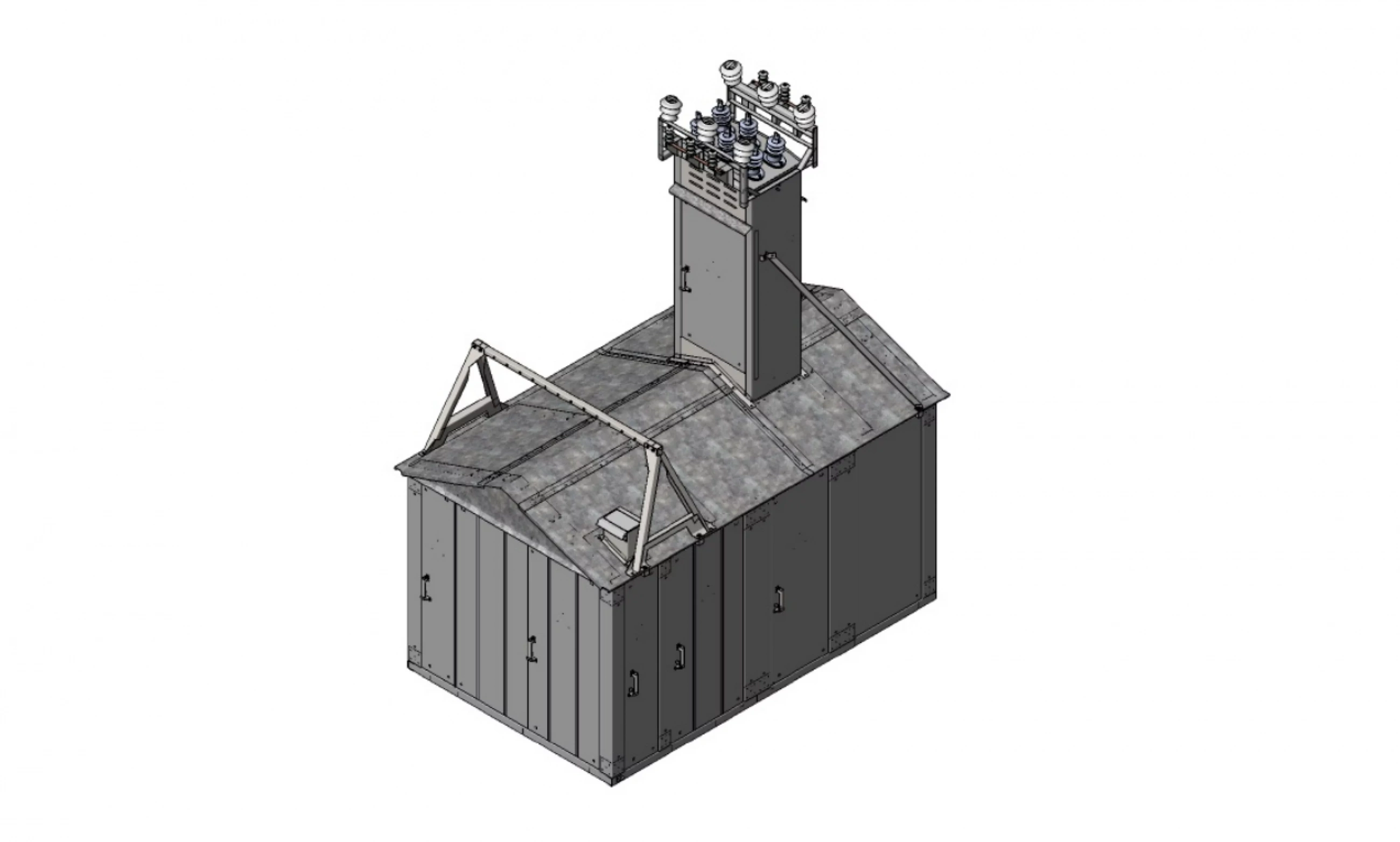

Описание и область применения

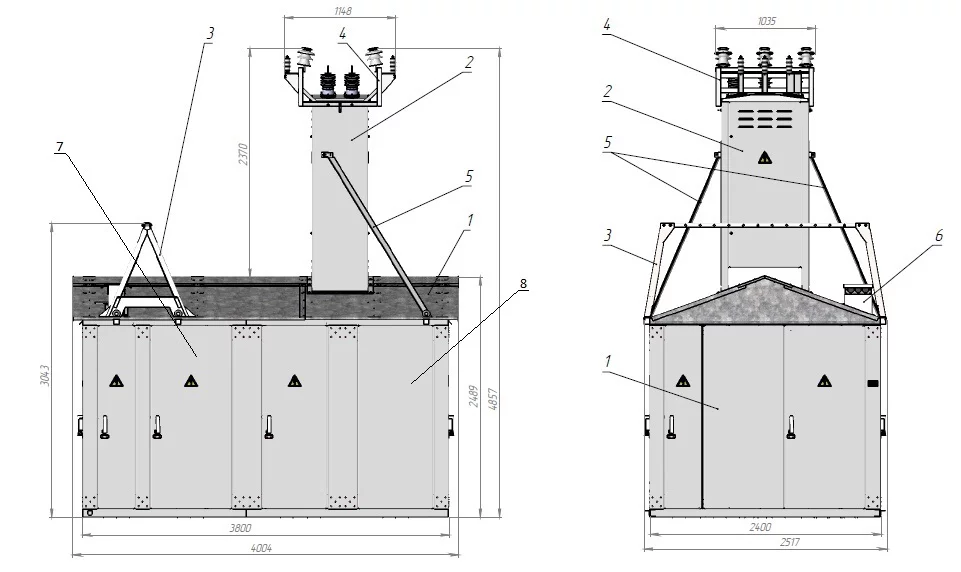

1 - распределительное устройство низкого напряжения;

2 – высоковольтный воздушный ввод;

3 – траверса низковольтного воздушного ввода;

4 – траверса высоковольтного воздушного ввода;

5 – растяжки высоковольтного воздушного ввода;

6 – кабельный короб низковольтного воздушного ввода;

7 – отсек собственных нужд;

8 – распределительное устройство высокого напряжения.

Особенности конструкции КТПН-Орб07К

Конструкцией КТП предусмотрены следующие исполнения:

- по выполнению вывод ВН- кабельный, воздушный;

- по выполнению выводов НН - кабельный, воздушный, комбинированный.

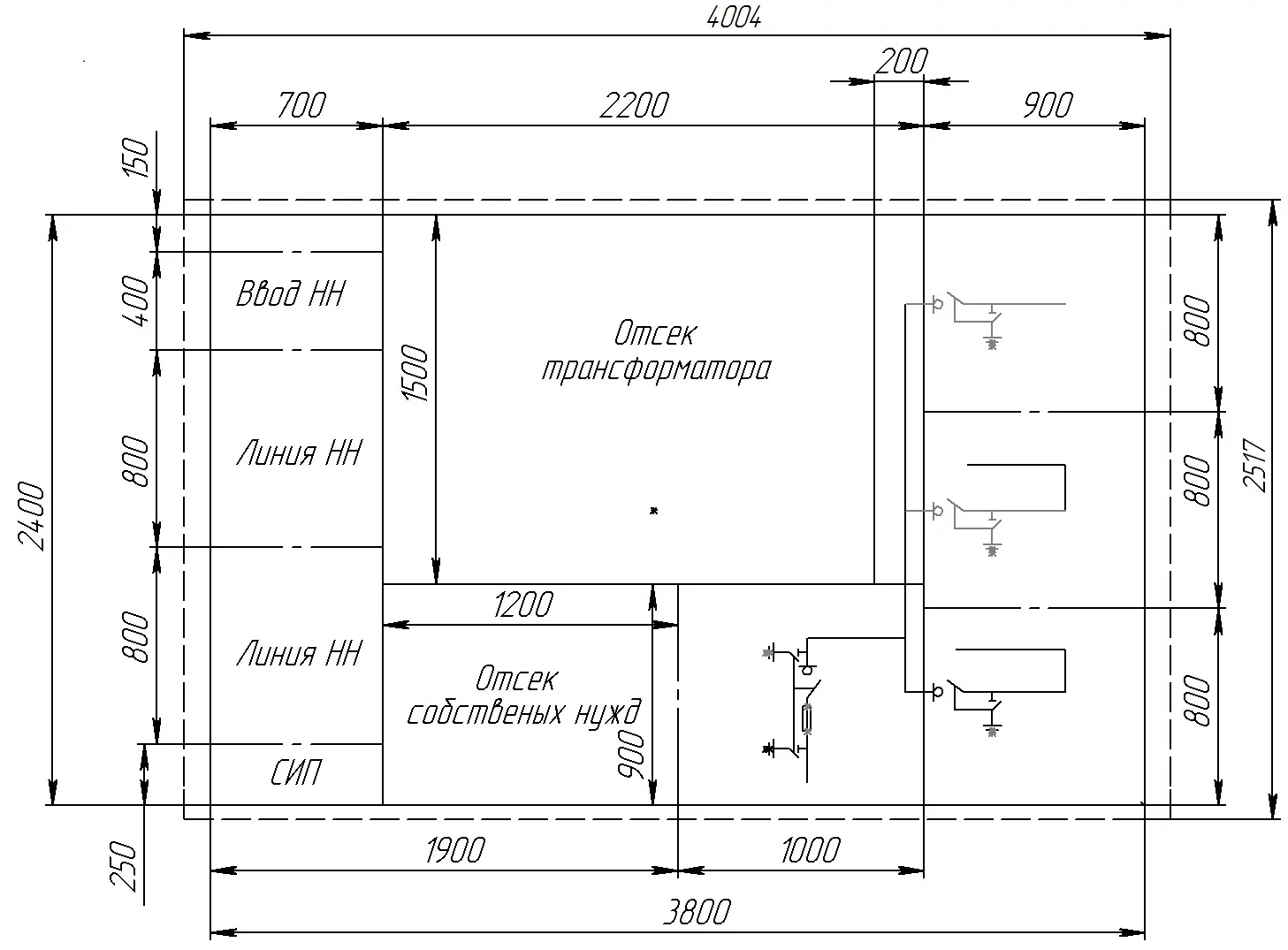

Корпус КТП представляет из себя сборно-сварную конструкцию, выполненную из листового металла. Оборудование, установленное в КТП, разделено перегородками на отсеки: отсек распределительного устройства низкого напряжения (РУНН), отсек распределительного устройства высокого напряжения (РУВН), отсек трансформатора, отсек собственных нужд.

На воздушный ввод устанавливаются разрядники или ограничители перенапряжения (по требованию заказчика)

РУВН выполнено в виде отсека и имеет следующее оборудование:

- выключатель  нагрузки (ВНА, ВНВР);

- проходные изоляторы;

- высоковольтные предохранители;

РУНН выполнено в виде отсека и имеет следующее оборудование:

- вводной разъединитель (PE19);

- вводной автоматический выключатель (по желанию Заказчика)

- автоматические выключатели (рубильники, предохранители – выключатели - разъединители) на отходящих линиях;

- панель учета электроэнергии изготавливается на базе стандартного типа приборов учета согласно ПУЭ (глава 1.5) и контроля напряжения на шинах 0,4 кВ;

-  автоматическое уличное освещение с использованием автоматического выключателя, контактора и фотореле;

-   ограничители перенапряжений (разрядники) НН (устанавливаются по требованию заказчика);

Отсек силового трансформатора допускает установку масляного трансформатора типа ТМ или ТМГ мощностью до 630 кВА включительно. Соединение трансформатора с РУВН и РУНН осуществляется с помощью шин и кабелей.

Отсек собственных нужд предусматривает возможность установки в него прибора учета, трех трансформаторов тока, контактора на номинальный ток до 100 А либо установку дополнительного коммутационного аппарата напряжением 10(6) кВ, либо размещение конденсаторной установки реактивной мощности.

Особенности

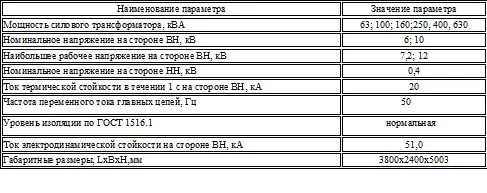

Основные параметры и характеристики

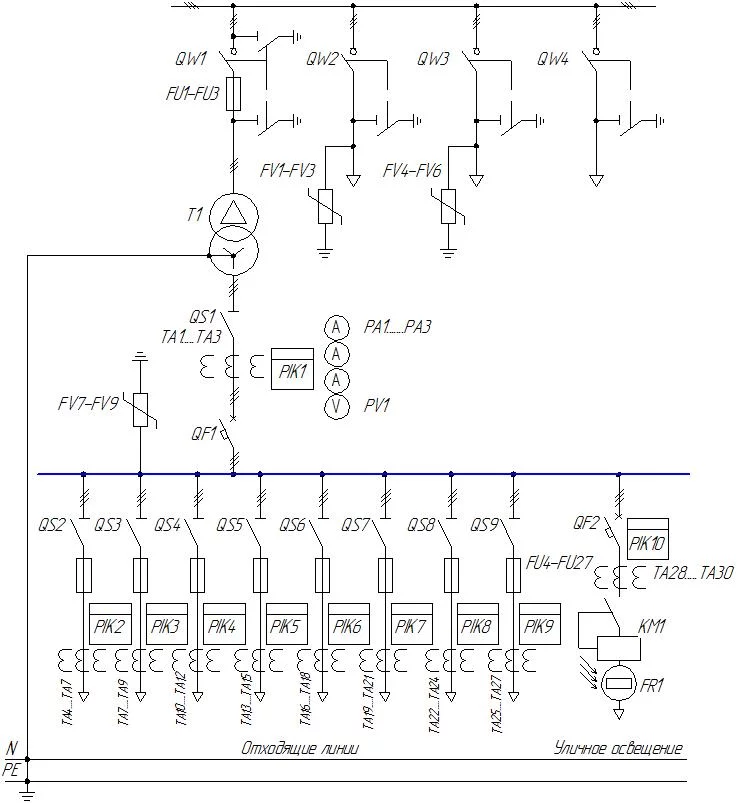

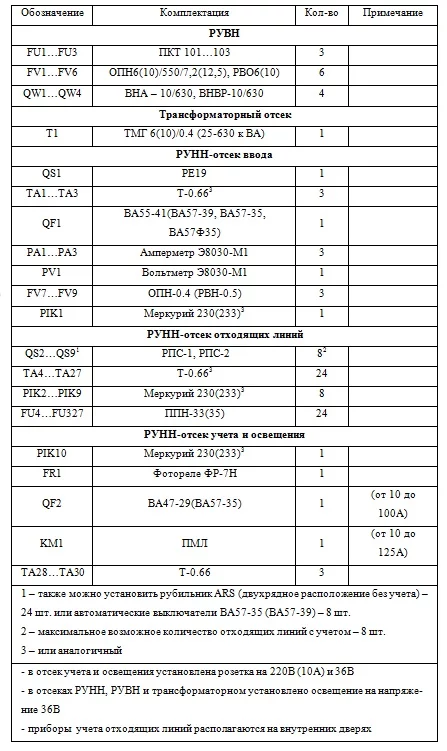

Типовая электрическая схема КТПН-Орб07К
