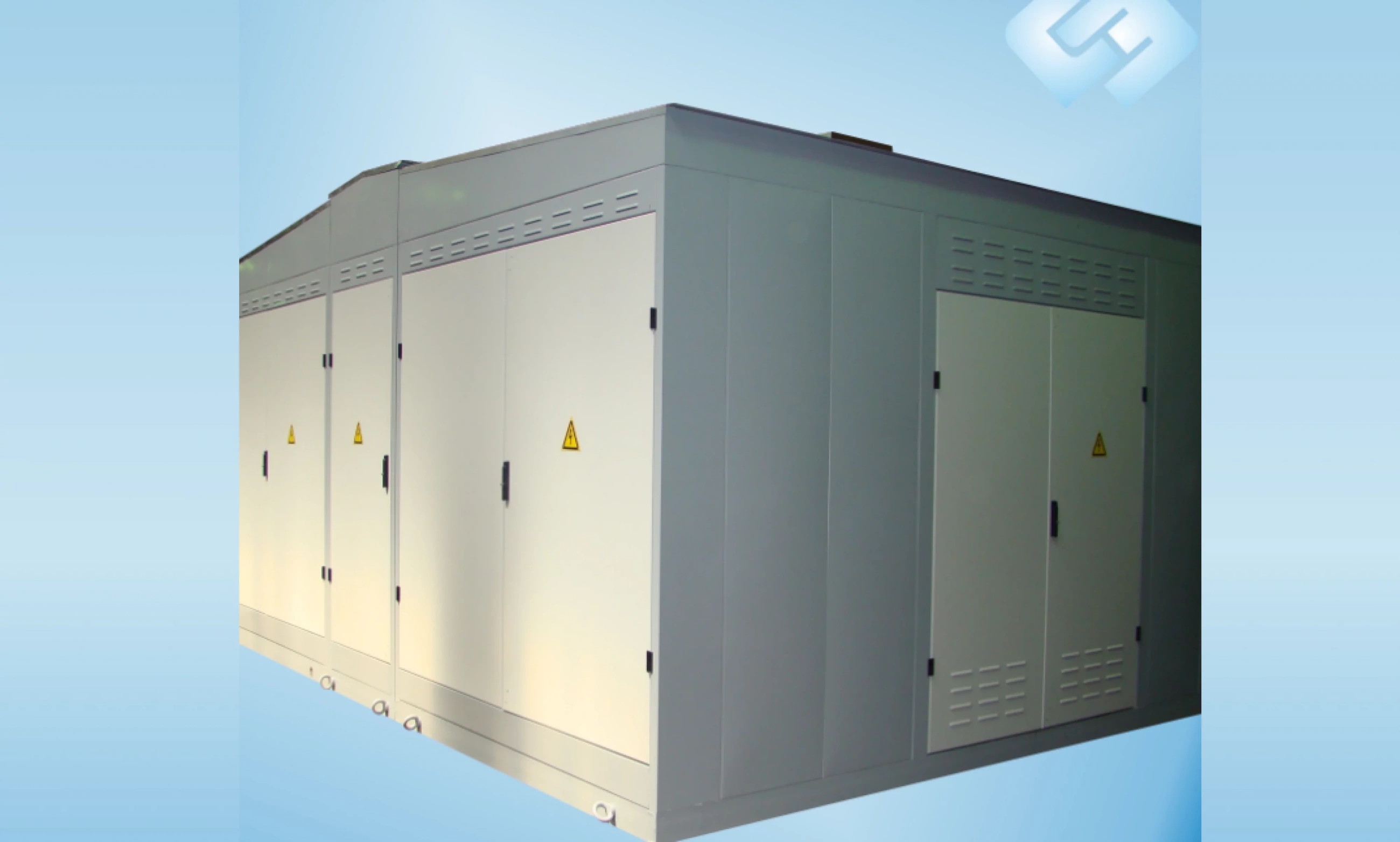

Комплектные двухтрансформаторные подстанции наружной установки киосокового типа мощностью 1000-1250 кВА

Описание и область применения

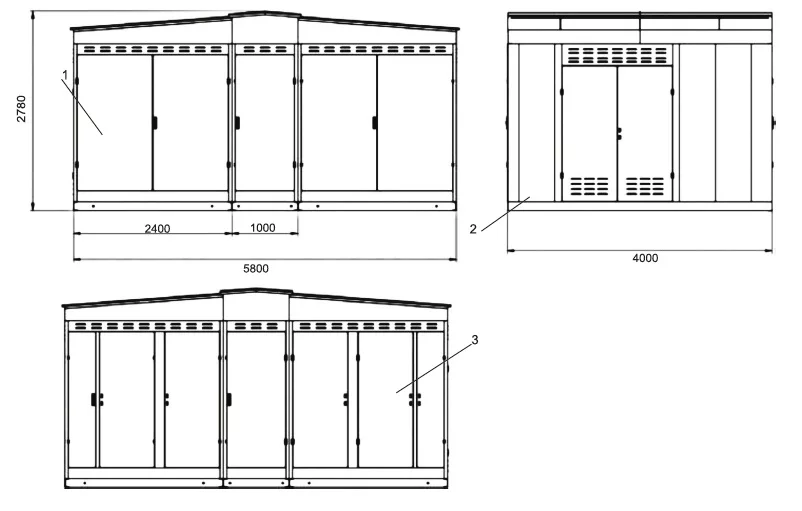

1. - распределительное устройство высокого напряжения (РУВН)
2. - отсек силового трансформатора
3. - распределительное устройство низкого напряжения (РУНН)

2КТПН состоит из 3-х секций соединенных, между собой с помощью болтовых соединений. В конструкции 2КТПН предусмотрены следующие основные блокировки:

• блокировка привода заземляющих ножей высоковольтного выключателя (разъединителя) и дверцы высоковольтного отсека, не позволяющая открывать дверь при отключенных заземляющих ножах;
• блокировка главных и заземляющих ножей высоковольтного разъединителя не позволяющая включить главные заземляющие ножи при включенных заземляющих ножах, и наоборот.

РУНН выполнено в виде отсека и имеет следующее оборудование:

• вводной разъединитель (рубильник);
• автоматические выключатели отходящих линий;
• панель учета электроэнергии и контроля напряжения на шинах 0,4 кВ;
• автомат включения уличного освещения;
• разрядники (ограничители перенапряжений) НН;

РУВН выполнено в виде отсека и имеет следующее оборудование:

• высоковольтный выключатель;
• высоковольтный разъединитель;
• проходные изоляторы;
• ограничитель перенапряжения (ОПН);
• высоковольтные предохранители.

Отсек силового трансформатора допускает установку масляного трансформатора типа ТМ или ТМГ мощностью до 1000 кВА включительно. Подключение силового трансформатора по сторонам высокого и низкого напряжения в зависимости от их мощности выполняется кабельными перемычками или жёсткой ошиновкой. Силовые трансформаторы присоединяются к сборным шинам через разъединитель и автоматический выключатель.

Для защиты отходящих линий используются предохранители или автоматические выключатели. Количество и характеристики защитных аппаратов выбираются на этапе привязки проекта 2КТПН.

Дополнительно для РУНН имеется возможность организации подключения линии уличного освещения с автоматическим вклю­чением и отключением по сигналу фотореле.

Особенности

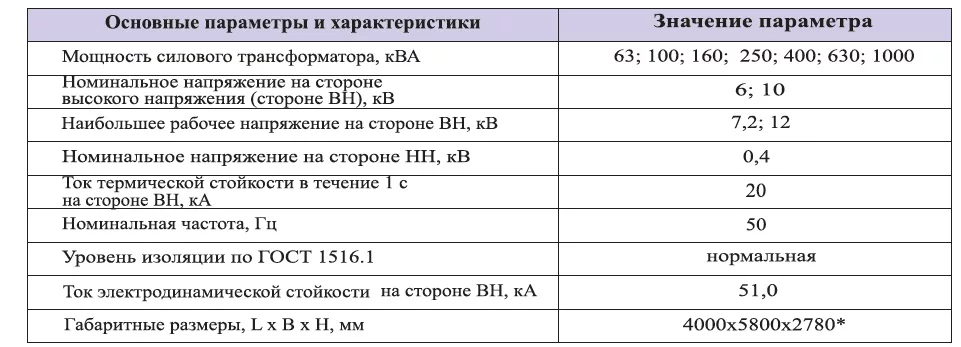

Основные параметры и характеристики


*Значения могут уточняться в зависимости от типа встраиваемой аппаратуры.

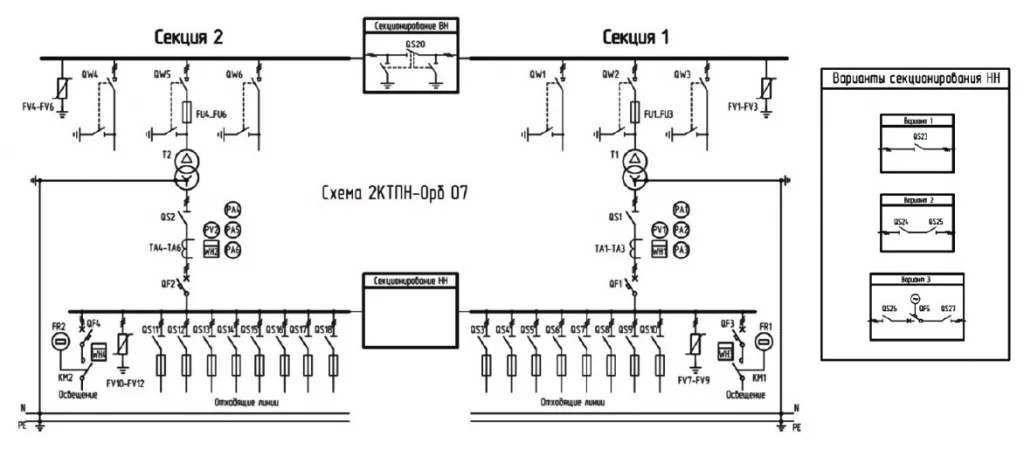

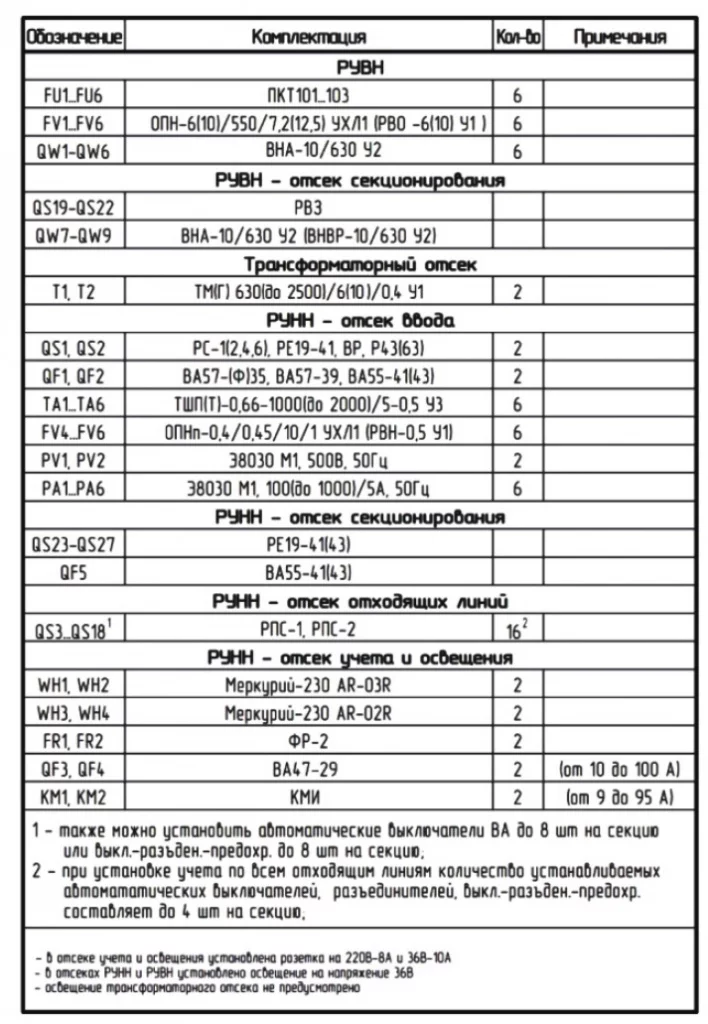

Типовая электрическая схема 2КТПН-Орб07К

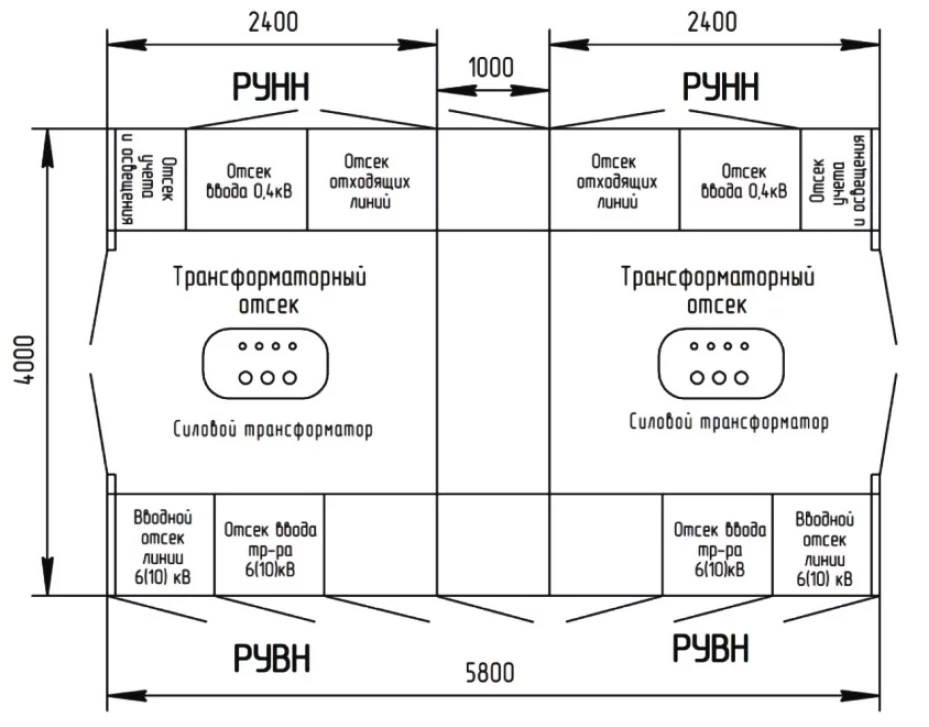

План расположения оборудования
