Комплектные двухтрансформаторные подстанции наружной установки киоскового типа мощностью до 630 кВА

Описание и область применения

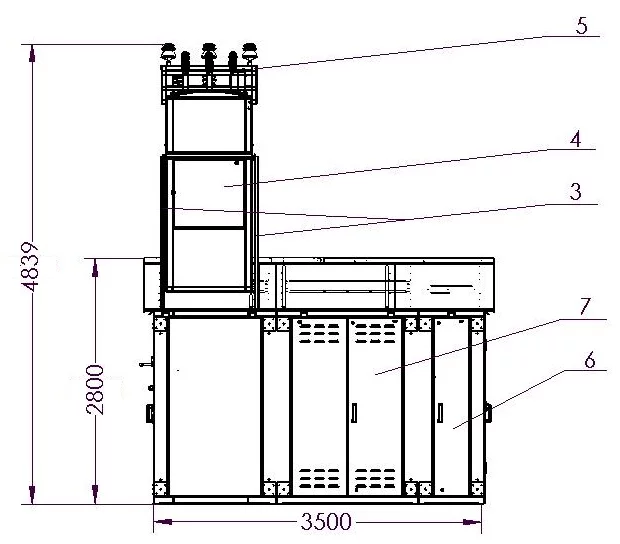

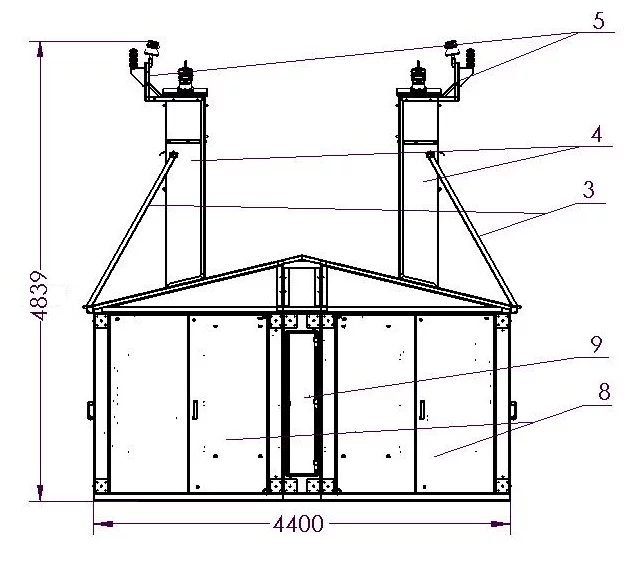

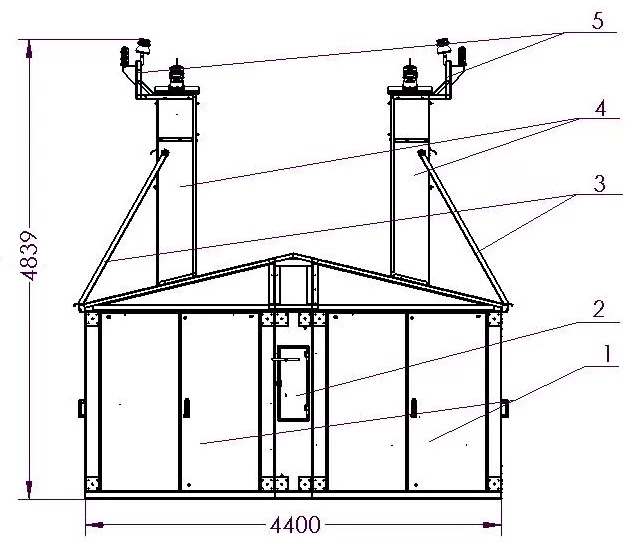

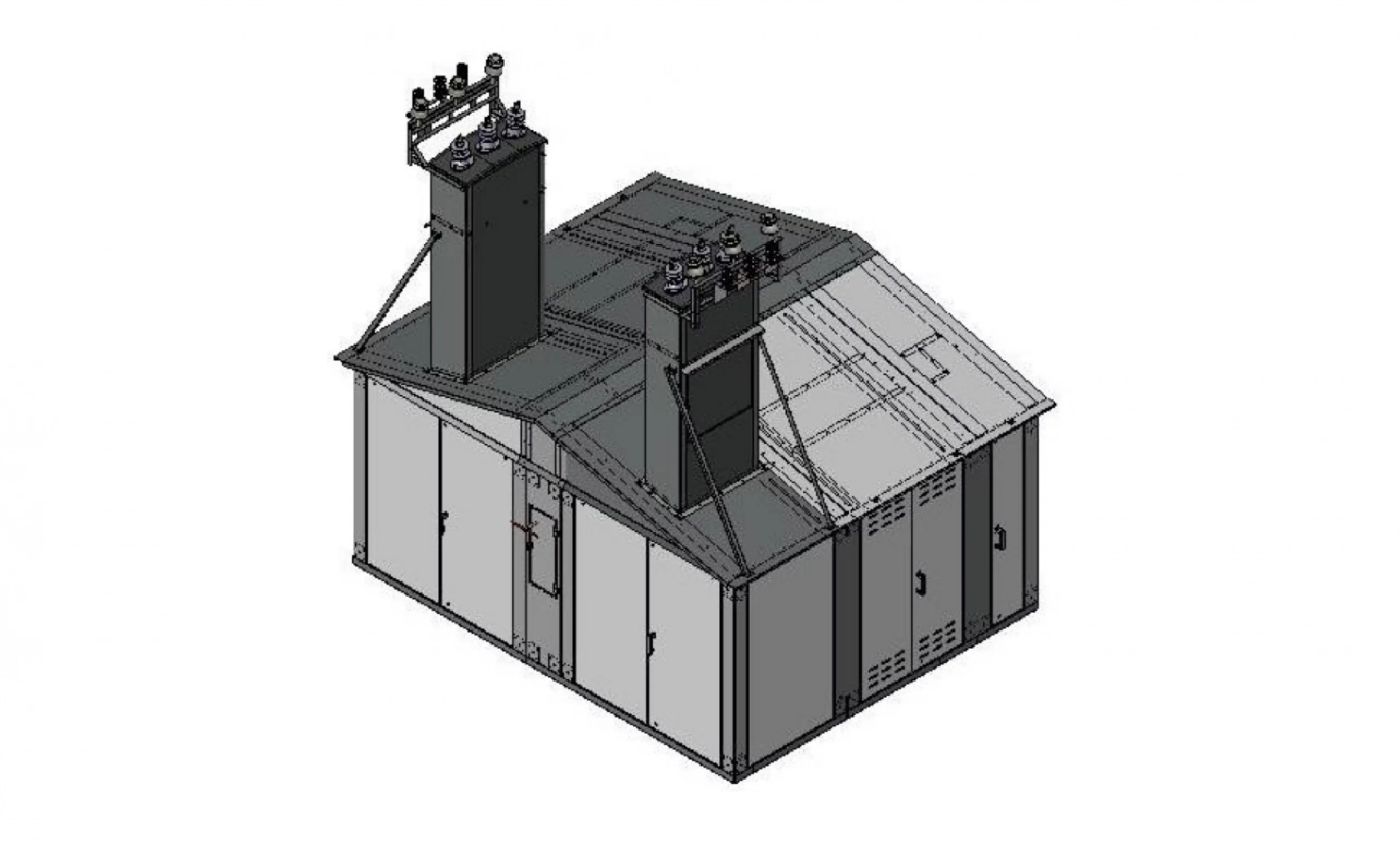

1 – распределительное устройство высокого напряжения(РУВН)

2 – отсек секционирования РУВН;

3 –  растяжки высоковольтного воздушного ввода;

4 – высоковольтный воздушный ввод;

5 – траверса высоковольтного воздушного ввода;

6 – уличное освещение;

7 – отсек силового трансформатора;

8 -  распределительное устройство низкого напряжения(РУНН);

9 –  отсек секционирования РУНН.

Особенности конструкции 2КТПН-Орб07

Конструкцией КТП предусмотрены следующие исполнения:

- по выполнению ввода ВН- кабельный, воздушный;

- по выполнению выводов НН - кабельный, воздушный, комбинированный

2КТПН состоит из 3-х секций соединенных, между собой с помощью болтовых соединений. В конструкции 2КТПН предусмотрены следующие основные блокировки:

- блокировка привода заземляющих ножей высоковольтного выключателя (разъединителя) и дверцы высоковольтного отсека, не позволяющая открывать дверь при отключенных заземляющих ножах;

- блокировка главных и заземляющих ножей высоковольтного разъединителя не позволяющая включить главные заземляющие ножи при включенных заземляющих ножах, и наоборот.

РУНН выполнено в виде отсека и имеет следующее оборудование:

- вводной разъединитель (рубильник);

- автоматические выключатели отходящих линий;

- панель учета электроэнергии и контроля напряжения на шинах 0,4 кВ;

- автомат включения уличного освещения;

- разрядники (ограничители перенапряжений) НН;

РУВН выполнено в виде отсека и имеет следующее оборудование:

- высоковольтный выключатель;

- высоковольтный разъединитель;

- проходные изоляторы;

- ограничитель перенапряжения (ОПН); - высоковольтные предохранители.

На воздушный ввод устанавливаются разрядники или ограничители перенапряжения (по требованию заказчика)

Отсек силового трансформатора допускает установку масляного трансформатора типа ТМ* или ТМГ мощностью до 630 кВА включительно. Подключение силового трансформатора по сторонам высокого и низкого напряжения в зависимости от их мощности выполняется кабельными перемычками или жёсткой ошиновкой. Для защиты отходящих линий используются предохранители или автоматические выключатели. Количество и характеристики защитных аппаратов выбираются на этапе привязки проекта 2КТПН. Дополнительно для РУНН имеется возможность организации подключения линии уличного освещения с автоматическим вклю­чением и отключением по сигналу фотореле.

*установка трансформатора типа ТМ на 630 кВА по согласованию с заводом изготовителем.

Особенности

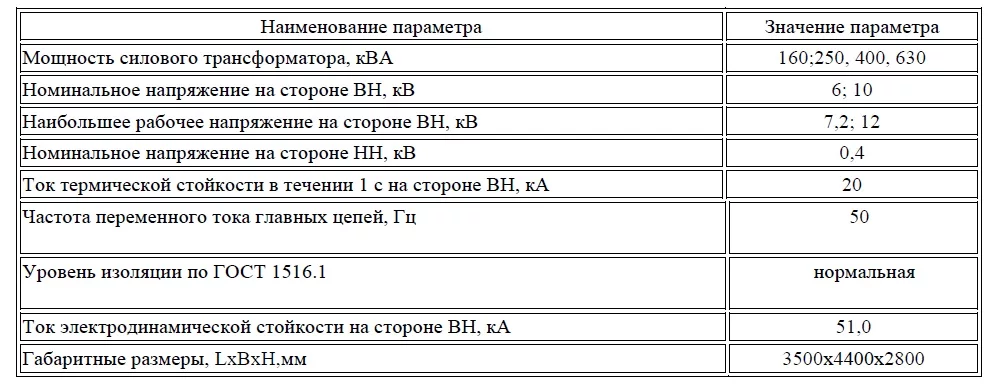

Основные параметры и характеристики

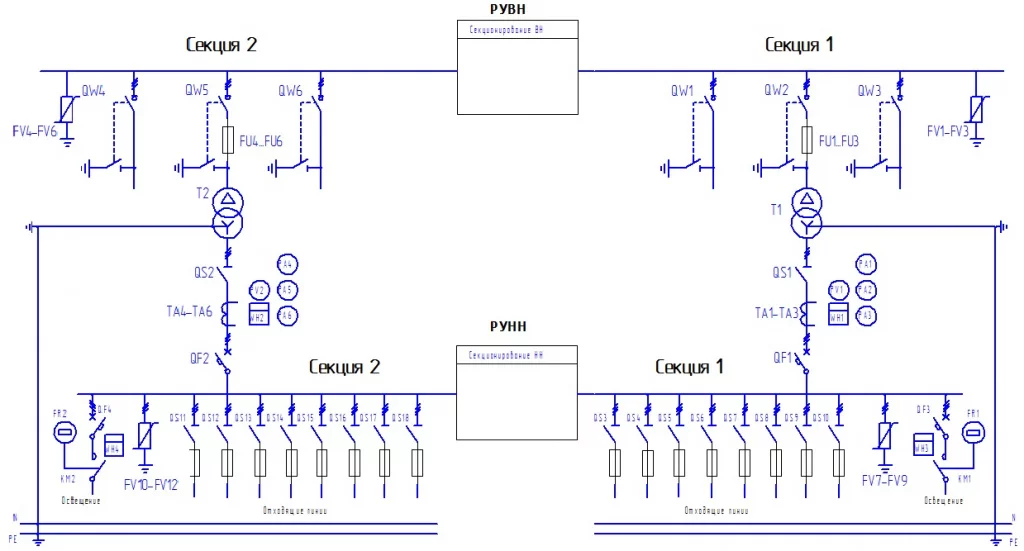

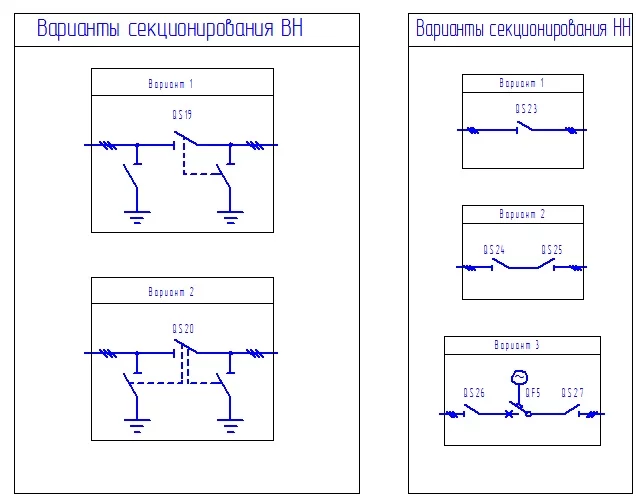

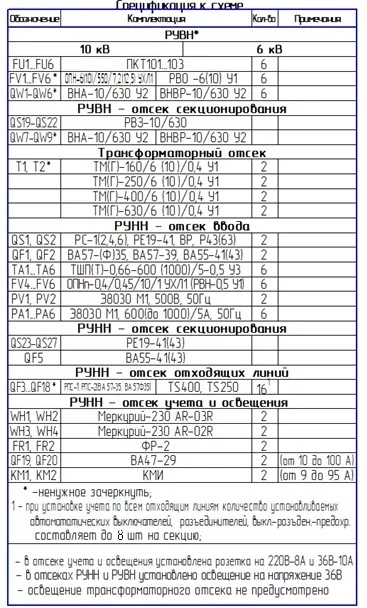

Типовая однолинейная схема

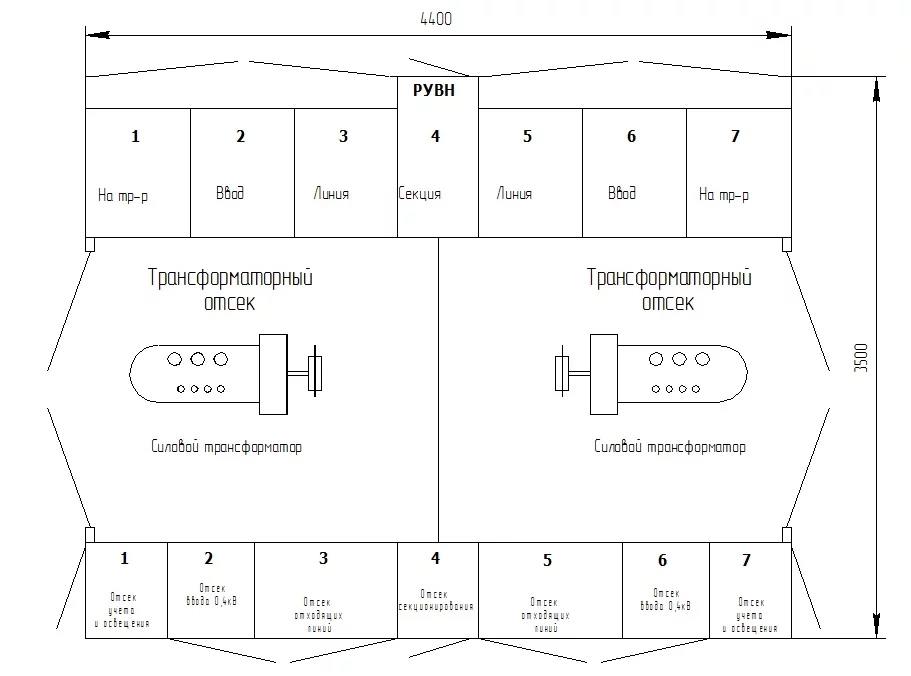

План расположения оборудования
