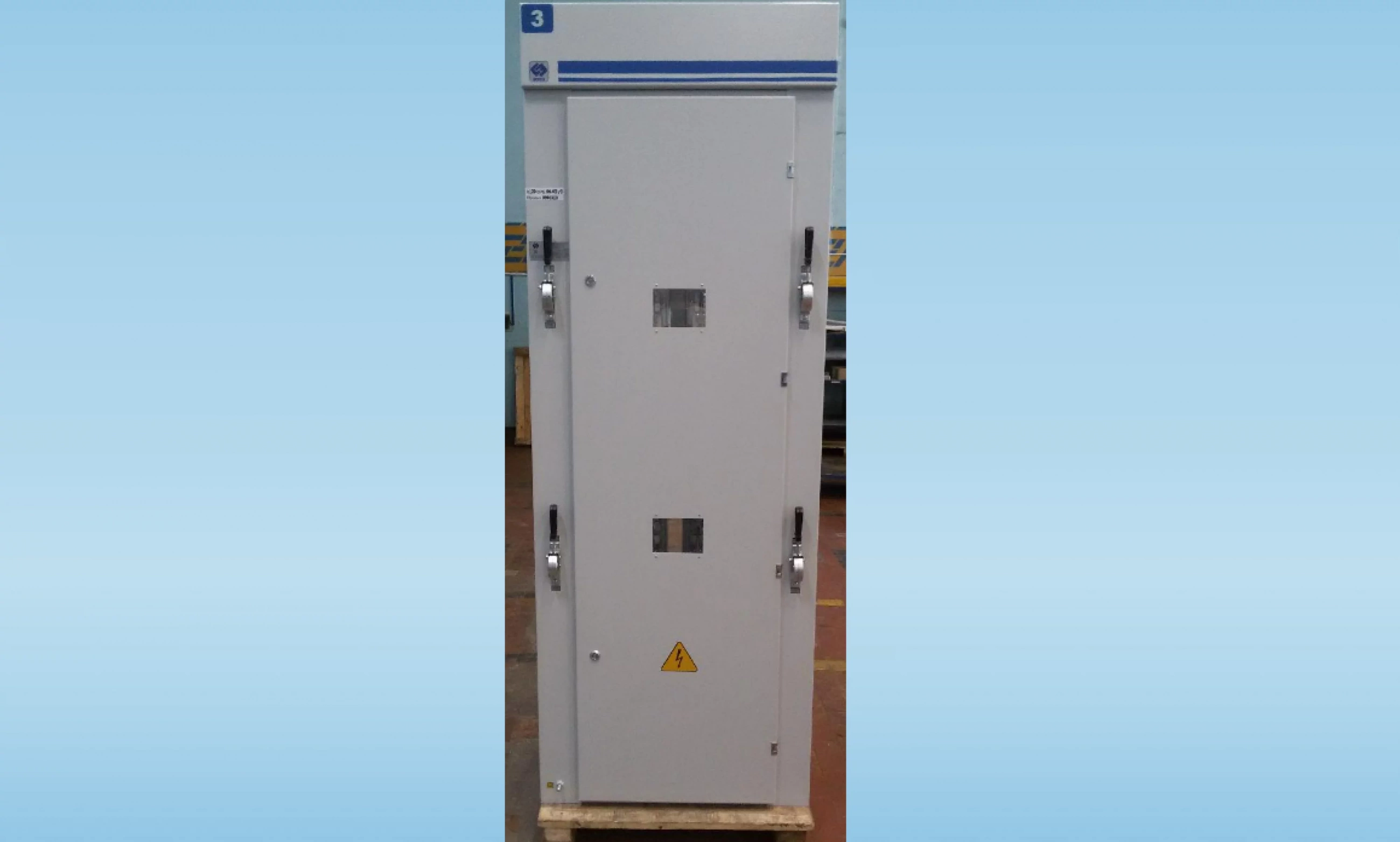

Панели Щ20-Орб06

Описание и область применения

Панели серии Щ20-Орб-06 (аналог ЩО-70) предназначены для комплектования распределитель­ных устройств переменного трехфазного тока частотой 50 Гц в сетях с глухозаземленной нейтралью напряжением 0,4 кВ, служащих для приёма и распределения электрической энергии, защиты от перегрузок и токов короткого за­мыкания.

Преимущества

• Простота и надежность конструкции;
• Повышенная устойчивость аппарата к токовым и механическим перегрузкам;
• Малый вес и габариты;
• Полимерно-порошковое окрашивание каркаса;
• Сделано в соответствии с ГОСТом низковольтных комплектных устройств  на  высококачественном и высокоточном оборудовании.

В камерах устанавливаются:

Автоматы: ВА, LS-Корея (стандартная комплектация)*

Рубильники: РПС, ARS, XLBM (стандартная комплектация)*

Трансформаторы тока Т-0,66, ТШП-0,66, ТШЛ – 0,66(стандартная комплектация)*

Разъединители: РЕ, Р (стандартная комплектация)*

Приборы контроля: вольтметр, амперметр (стандартная комплектация)*

Приборы учета: счетчики Меркурий, ПСЧ (стандартная комплектация)*

*возможна установка комплектующих изделий других производителей по согласованию с представителями ОАО «Орбита»

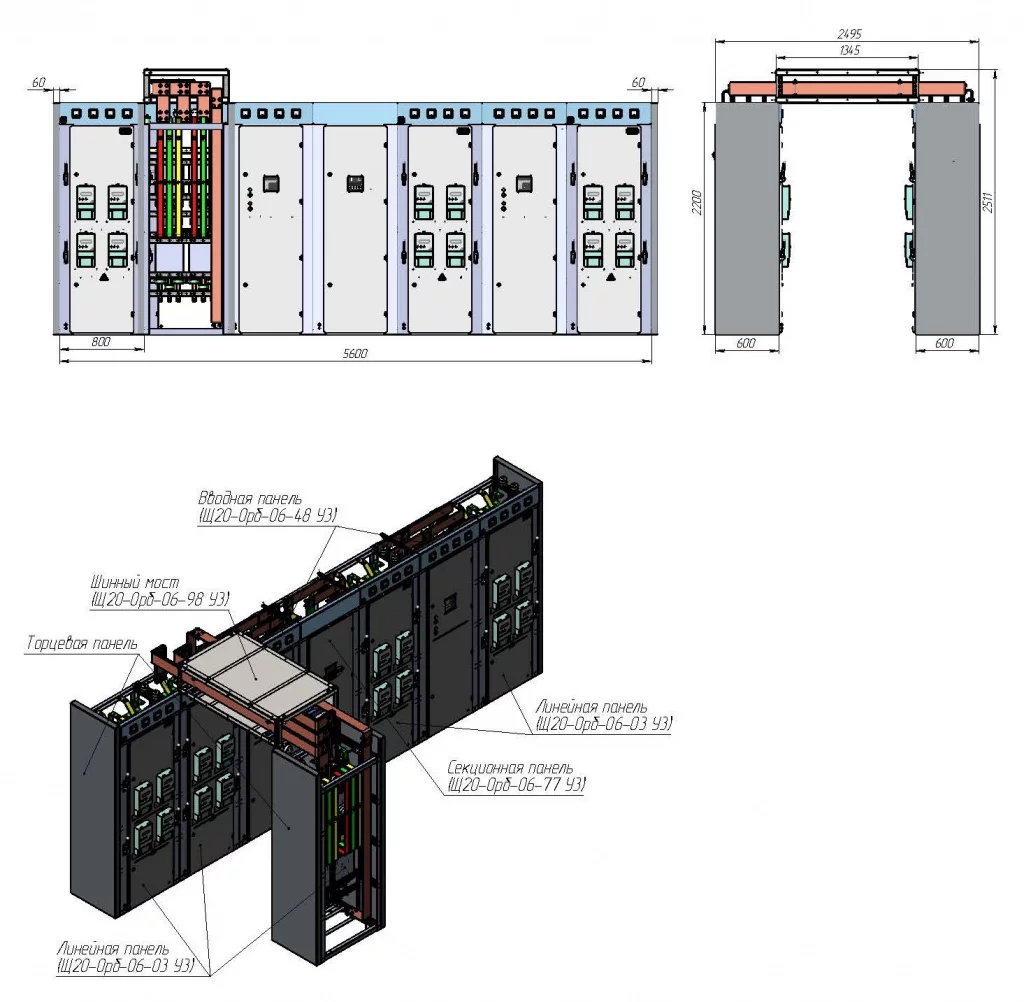

Вариант построения РУ-0,4 кВ на базе панелей Щ20
