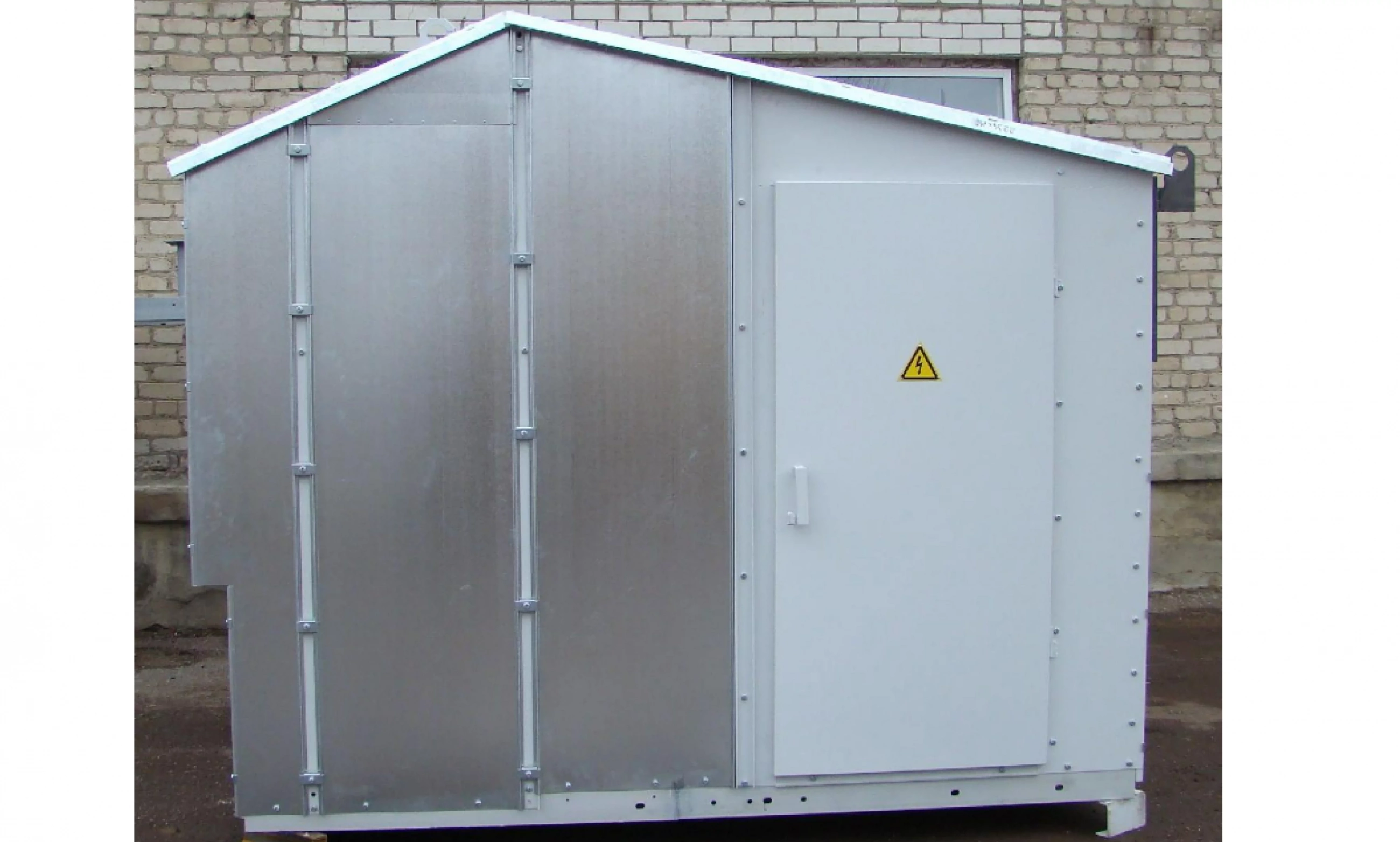

Комплектные распределительные устройства наружного исполнения КРУН-Орб11

Описание и область применения

Комплектные распределительные устройства наружной установки типа КРУ (далее КРУН)  напряжением от 6 до 10 кВ предназначены для приема и распределения электрической энергии трехфазного переменного тока промышленной частотой 50 и 60 Гц, напряжением от 6 до 10 кВ и комплектования распределительных устройств подстанций, включая комплектные трансформаторные подстанции, а также для приема и распределения электрической энергии переменного трехфазного тока.

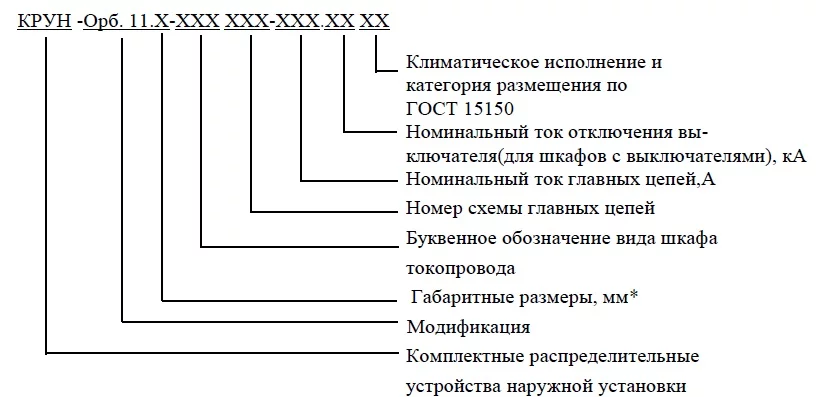

Структура условного обозначения

*габаритные размеры и номер исполнения указаны в разделе «Основные параметры и характеристики »

Пример записи при заказе комплектного распределительного устройства КРУН-Орб 11 с габаритными размерами 3260 х 800 х 2606, с высоковольтным  выключателем  на  номинальное  напряжение 10 кВ, со схемой главных цепей 002, с номинальным током 2000 А, с током отключения выключателя 16 кА, климатического исполнения У, категории размещения 1:

КРУН-Орб 11.1-ШВВ 002-2000.16 У1

В ячейках устанавливаются

• Вакуумные выключатели: BB/TEL, ВБП,VD-4,VF-12;*
• трансформаторы собственных нужд однофазные;*
• трансформаторы собственных нужд трехфазные: ТМГ, ТС;*
• трансформаторы напряжения: 3хЗНОЛП; *
• трансформаторы тока: ТОЛ; *
• трансформаторы нулевой последовательности ТЗЛМ, ТЗРЛ; *
• для защиты от грозовых и коммутационных перенапряжений устанавливаются ограничители перенапряжений (ОПН); *
• микропроцессорная  защита: ТОР-200, Сириус,Sepam, БМРЗ; *
• блоки питания. *

*возможна установка комплектующих изделий других производителей по согласованию с представителями ОАО «Орбита.

Преимущества:

• Современные комплектующие отечественных и зарубежных производителей;
• Широкий выбор вида защит и автоматики;
• Высокая степень безопасности для персонала;
• Наличие высокочувствительной защиты от коротких замыканий с использованием оптоволоконных датчиков или фототиристоров;
• Удобный и просторный шкаф вспомогательных цепей;
• Просторный и безопасный отсек кабельных разделок;
• Удобные и надежные блокировки, предотвращающие ошибочные операции;
• повышенная устойчивость аппарата к токовым и механическим перегрузкам;
• малый вес и габариты;
• полимерно-порошковое окрашивание;
• возможно выполнение полного комплекса работ: от проектирования до сдачи объекта под ключ (изготовление, монтаж, пусконаладка).
• поставка КРУ в комплекте с модульным зданием, в составе ОПУ с ЗРУ.

Вид основных шкафов в зависимости от встраиваемой аппаратуры и присоединений

• ШВВ (с высоковольтным вакуумным  выключателем);
• ШШР (с разъемными контактными соединениями);
• ШТН (с измерительными трансформаторами напряжения);
• ШПС (с предохранителями силовыми);
• ШКС (шкаф кабельных сборок);
• ШСТ (с силовым трансформатором);
• ШГВ (шкаф глухих вводов);
• ШВ (шинные вводы);
• ШП (шинные перемычки, вставки)

Особенности

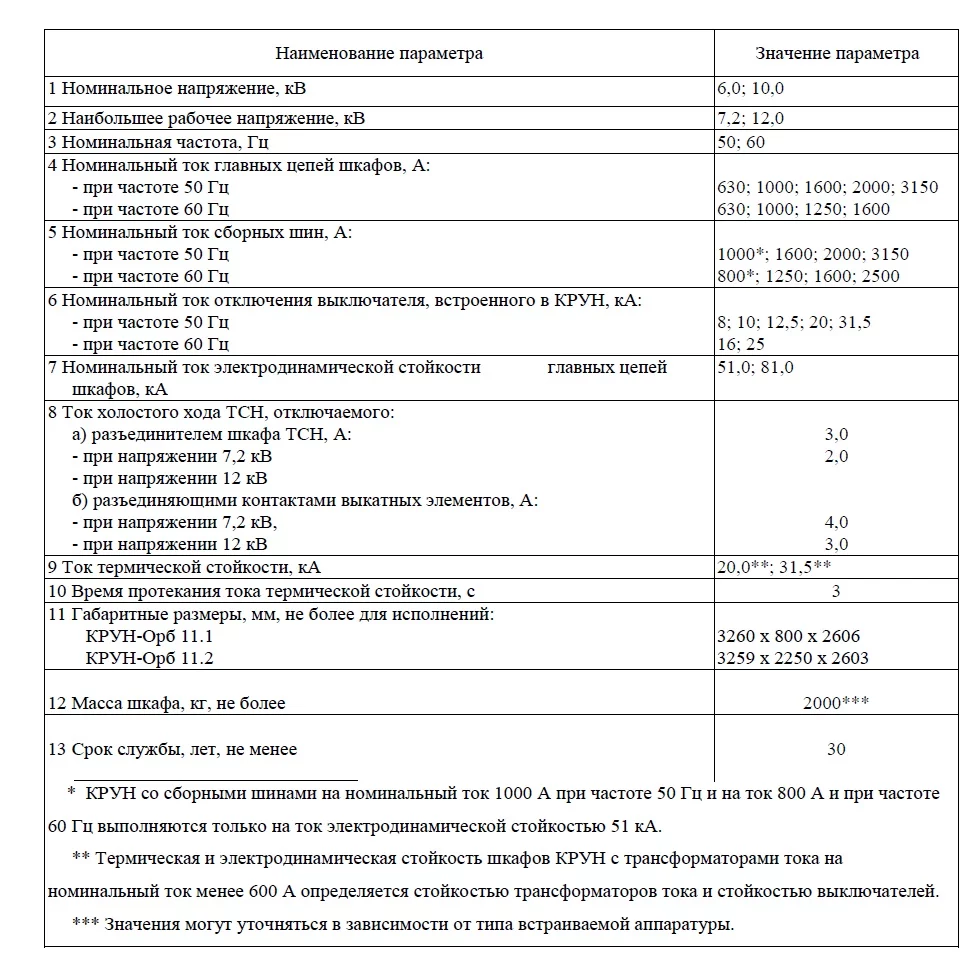

Основные параметры и характеристики

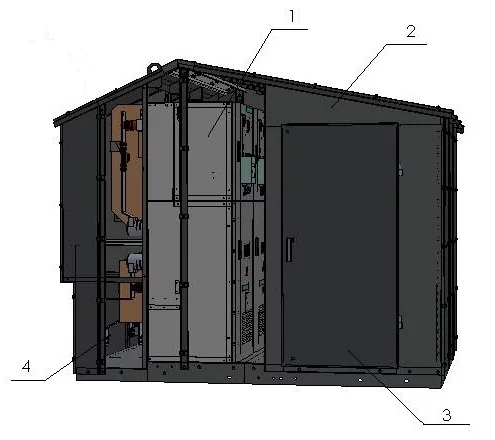

Внешний вид КРУ-Орб11

1 – Камера линии КРУ-Орб11;

2 – металлический каркас;

3 – дверь;

4 – шины под кабельный ввод

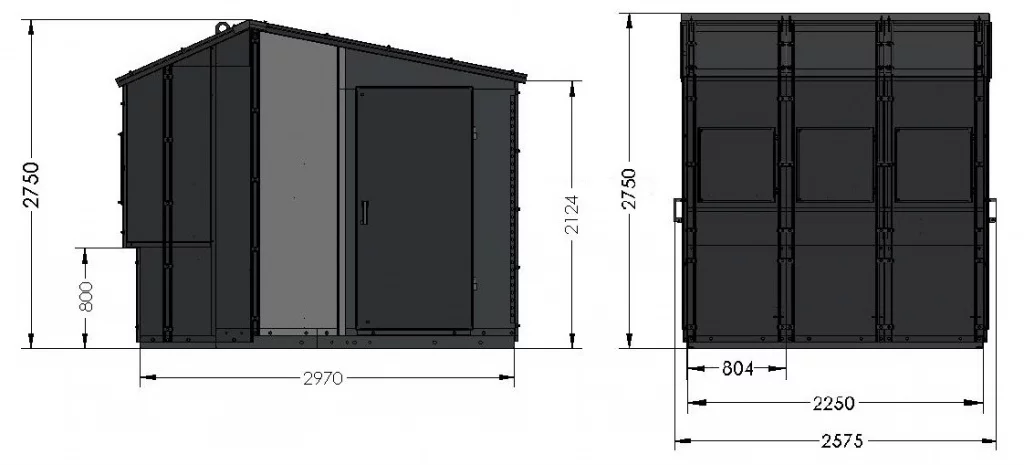

Габаритные размеры КРУ-Орб11
