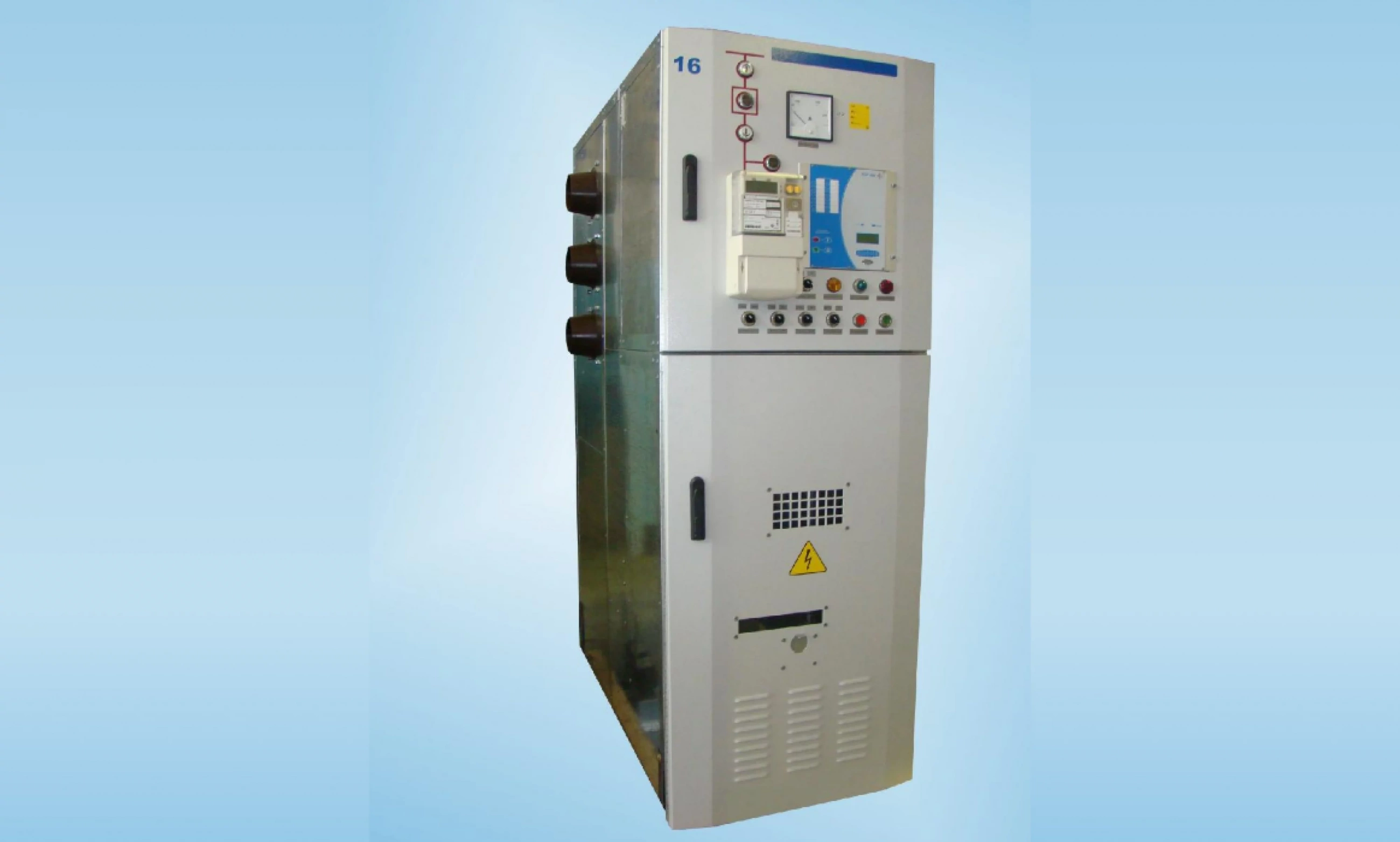

Комплектные распределительные устройства КРУ на напряжение 6-10 кВ

Описание и область применения

Комплектные распределительные устройства (далее КРУ) напряжением от 6 до 10 кВ предназначены для приема и распределения электрической энергии трехфазного переменного тока промышленной частотой 50 и 60 Гц, напряжением от 6 до 10 кВ и комплектования распределительных устройств подстанций, включая комплектные трансформаторные подстанции, а также для приема и распределения электрической энергии переменного трехфазного тока.

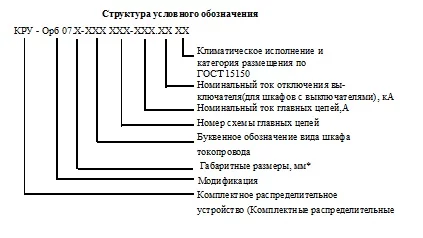

Структура условного обозначения


*габаритные размеры и номер исполнения указаны в разделе «Основные параметры и характеристики »

Пример записи при заказе комплектного распределительного устройства с высоковольтным выключателем на номинальное напряжение 10 кВ, со схемой  главных цепей 002, с номинальным током 2000 А, с током отключения выключателя 16 кА,  климатического исполнения У, категории размещения 3:

КРУ- Орб 07.1- ШВВ 002-2000.20 У3

В ячейках устанавливаются

• Вакуумные выключатели: BB/TEL, ВБП,VD-4,VF-12;*
• трансформаторы собственных нужд однофазные;*
• трансформаторы собственных нужд трехфазные: ТМГ, ТС;*
• трансформаторы напряжения: 3хЗНОЛП; *
• трансформаторы тока: ТОЛ; *
• трансформаторы нулевой последовательности ТЗЛМ, ТЗРЛ; *
• для защиты от грозовых и коммутационных перенапряжений устанавливаются ограничители перенапряжений (ОПН); *
• микропроцессорная  защита: ТОР-200, Сириус,Sepam, БМРЗ; *
• блоки питания. *

*возможна установка комплектующих изделий других производителей по согласованию с представителями ОАО «Орбита.

Преимущества:

• Современные комплектующие отечественных и зарубежных производителей;
• Широкий выбор вида защит и автоматики;
• Высокая степень безопасности для персонала;
• Наличие высокочувствительной защиты от коротких замыканий с использованием оптоволоконных датчиков или фототиристоров;
• Удобный и просторный шкаф вспомогательных цепей;
• Просторный и безопасный отсек кабельных разделок;
• Удобные и надежные блокировки, предотвращающие ошибочные операции;
• Повышенная устойчивость аппарата к токовым и механическим перегрузкам;
• Малый вес и габариты;
• Полимерно-порошковое окрашивание;
• Возможно выполнение полного комплекса работ: от проектирования до сдачи объекта под ключ (изготовление, монтаж, пусконаладка).
• Поставка КРУ в комплекте с модульным зданием, в составе ОПУ с ЗРУ.
• Возможность дистанционное управление выкатным элементом.

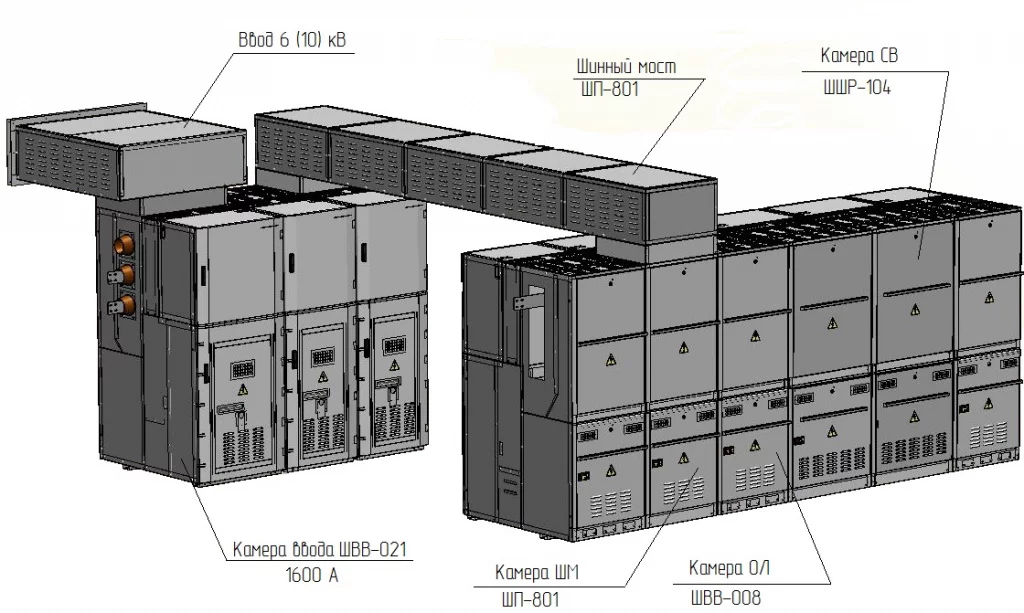

Вид основных шкафов в зависимости от встраиваемой аппаратуры и присоединений

• ШВВ (с высоковольтным вакуумным выключателем);
• ШШР (с разъемными контактными соединениями);
• ШТН (с измерительными трансформаторами напряжения);
• ШПС (с предохранителями силовыми);
• ШКС (шкаф кабельных сборок);
• ШСТ (с силовым трансформатором);
• ШГВ (шкаф глухих вводов);
• ШВ (шинные вводы);
• ШП (шинные перемычки, вставки);
• ШР (шинный разъединитель).

Особенности конструкции

КРУ  представляет собой конструкцию, состоящую из отдельных металлических шкафов, соединенных между собой с помощью болтовых соединений. В шкафах устанавливается высоковольтная аппаратура, а также приборы защиты,  управления, измерения, сигнализации и вспомогательные устройства.

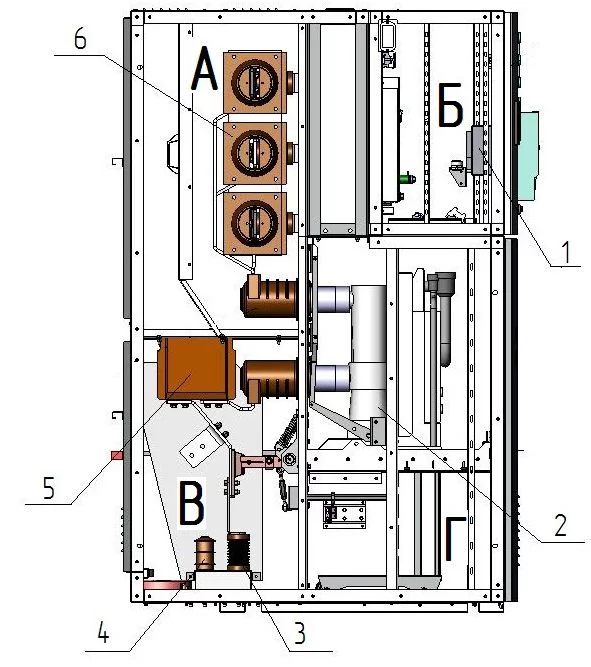

Состав изделия:

- отсек сборных шин (А);

- релейный отсек (Б);

- отсек трансформаторов тока (В);

- отсек вакуумного выключателя (Г).

КРУ изготавливаются двухстороннего и одностороннего обслуживания при монтаже и эксплуатации при однорядном, двухрядном или многорядном расположении шкафов в подстанции и распределительных устройствах. Возможно изготовление КРУ с возможностью дистационного управления выкатным элементом.

Особенности

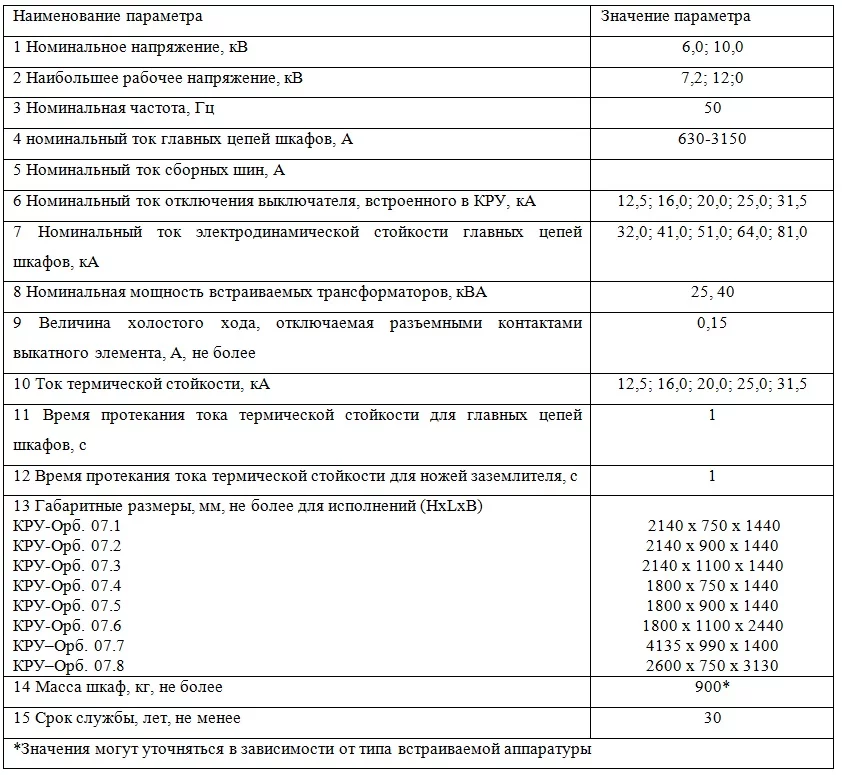

Основные параметры и характеристики

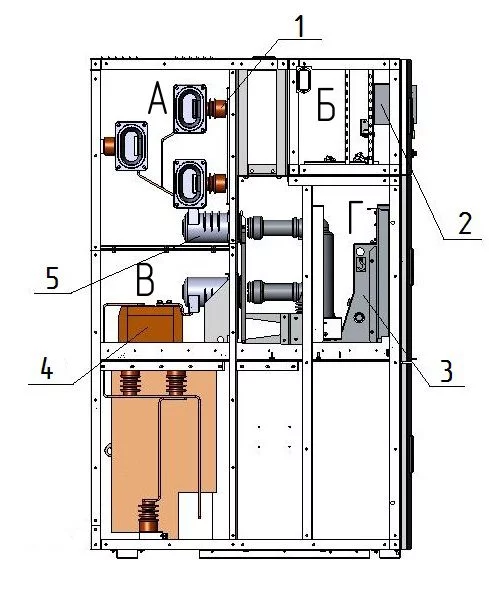

КРУ-Орб07 двухстороннего обслуживания с выкатным вакуумным выключателем:  1- микропроцессорный блок защиты; 2 – выкатной вакуумный выключатель; 3 – изолятор опорный; 4 – ОПН; 5 – трансформатор тока; 6 – проходной изолятор.	КРУ-Орб07 одностороннего обслуживания с выкатным вакуумным выключателем: 1 -  изолятор опорный 2- микропроцессорный блок защиты; 3  – выкатной вакуумный выключатель; 4 – трансформатор тока; 5 – проходной изолятор.

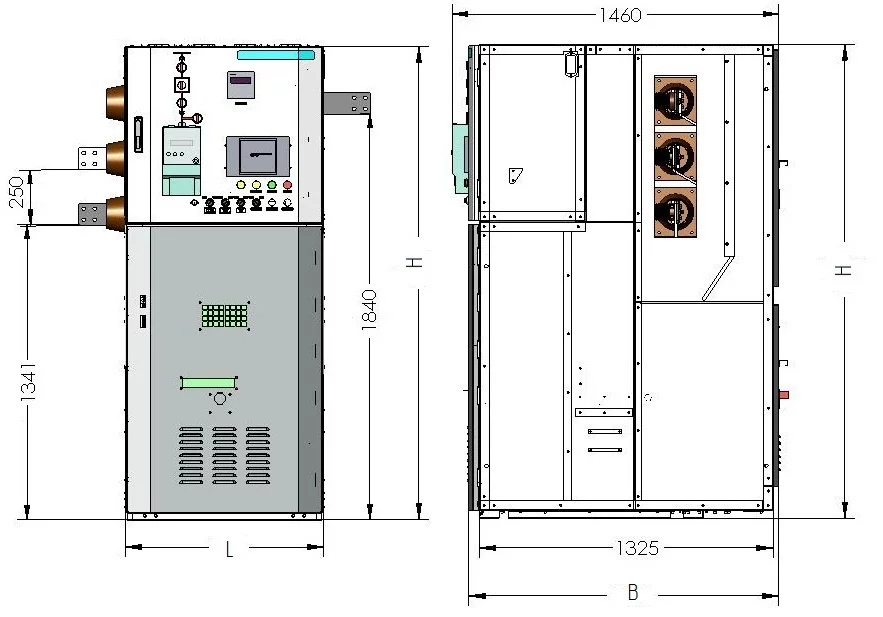

Таблица 2 Габаритные размеры
