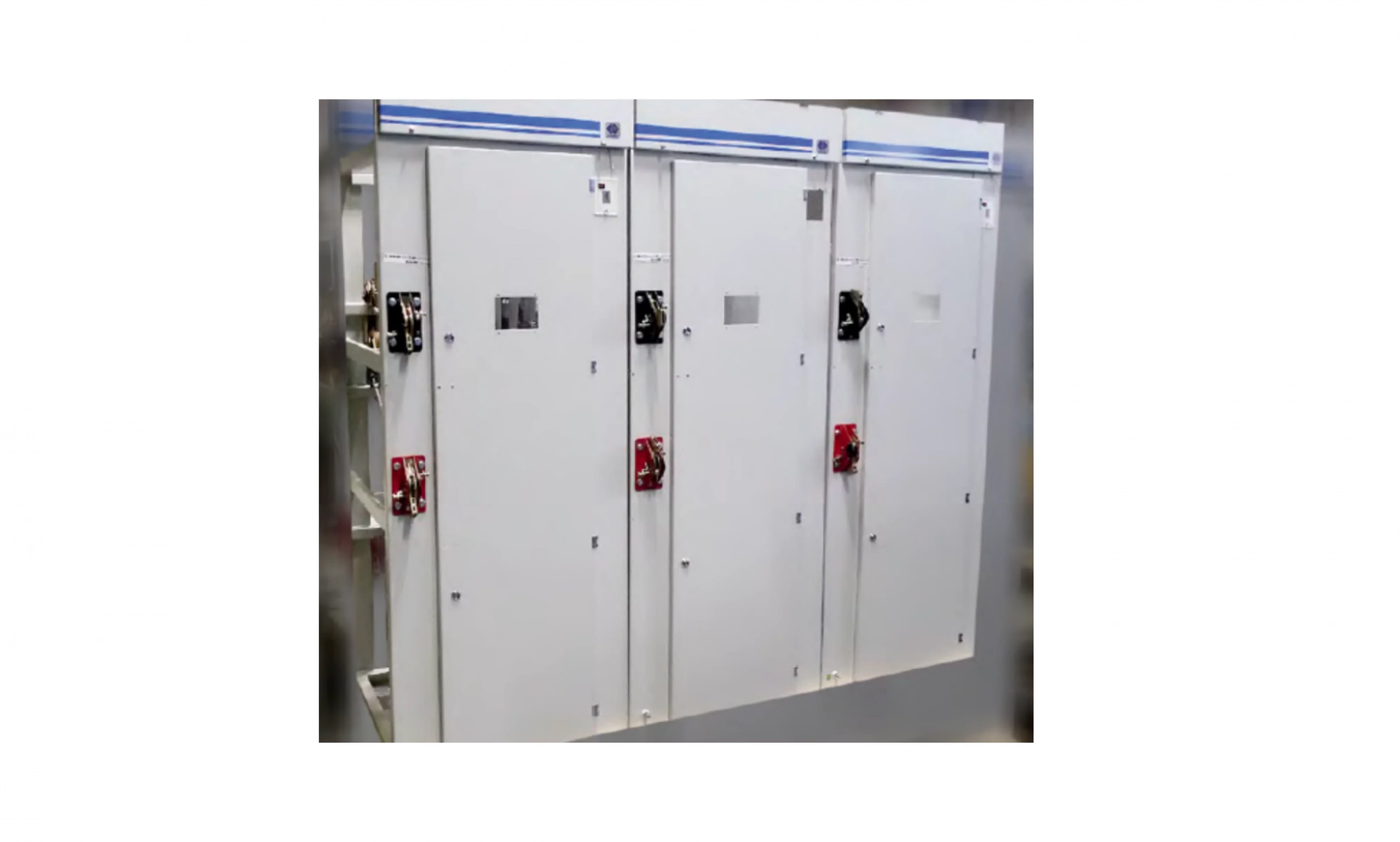

Камеры сборные одностороннего обслуживания с выключателями нагрузки КСО-Орб06 (аналог 300 серии) на напряжение 6-10 кВ

Описание и область применения

Камеры КСО изготавливаются по ТУ 3414-002-07629712-2007 и соответствуют требованиям ГОСТ 12.2.007.0-75 и ГОСТ 12.2.007.4-75.

Преимущества:

• простота и надёжность конструкции привода;
• повышенная устойчивость аппарата к токовым и механическим перегрузкам;
• малый вес и габариты;
• полимерно-порошковое окрашивание;

Буквенное обозначение вида камеры в зависимости от встраиваемой аппаратуры и присоединений:

– с разъединителями (КР);

– с выключателями нагрузки (КВН);

– с трансформаторами тока (КТТ);

– шинные мосты (ШМ);

– шинные заземлители (ШЗ);

– с трансформаторами напряжения (КТН);

– с предохранителями силовыми (КПС);

– с разъединителями с заземлителями (ШРЗ).

Особенности комплектации

В качестве коммутационных аппаратов в КСО применяются:

1. Выключатели нагрузки ВНА, ВНВР.

2.   Разъединители РВЗ-10/400(630).

В камерах устанавливаются:

• трансформаторы напряжения 3х ЗНОЛ (П) с литой изоляцией со встроенными предохранителями;

• трансформаторы тока ТЛК, ТЛО, ТОЛ.

• для защиты от грозовых и коммутационных перенапряжений устанавливаются ограничители перенапряжений (ОПН)

• предохранители ПКТ, ПКТ-VK.

Дополнительные возможности:

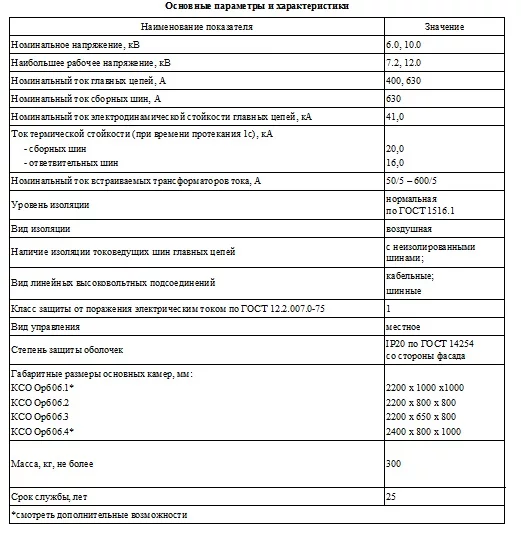

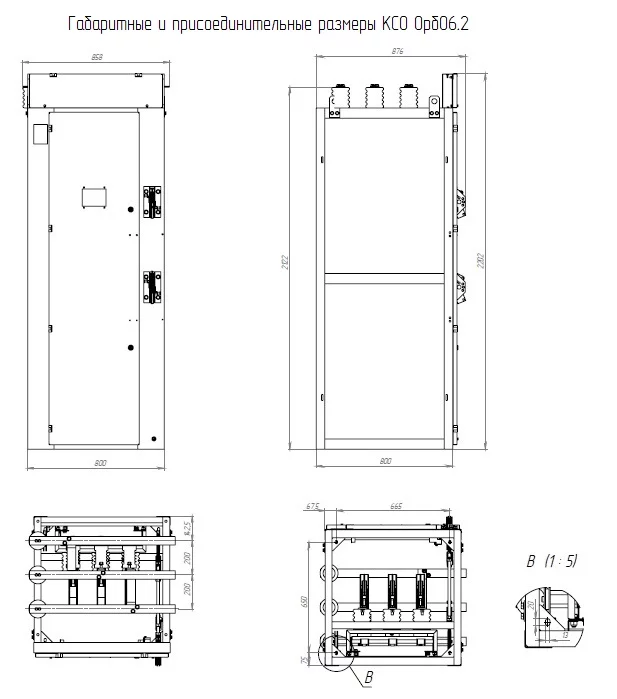

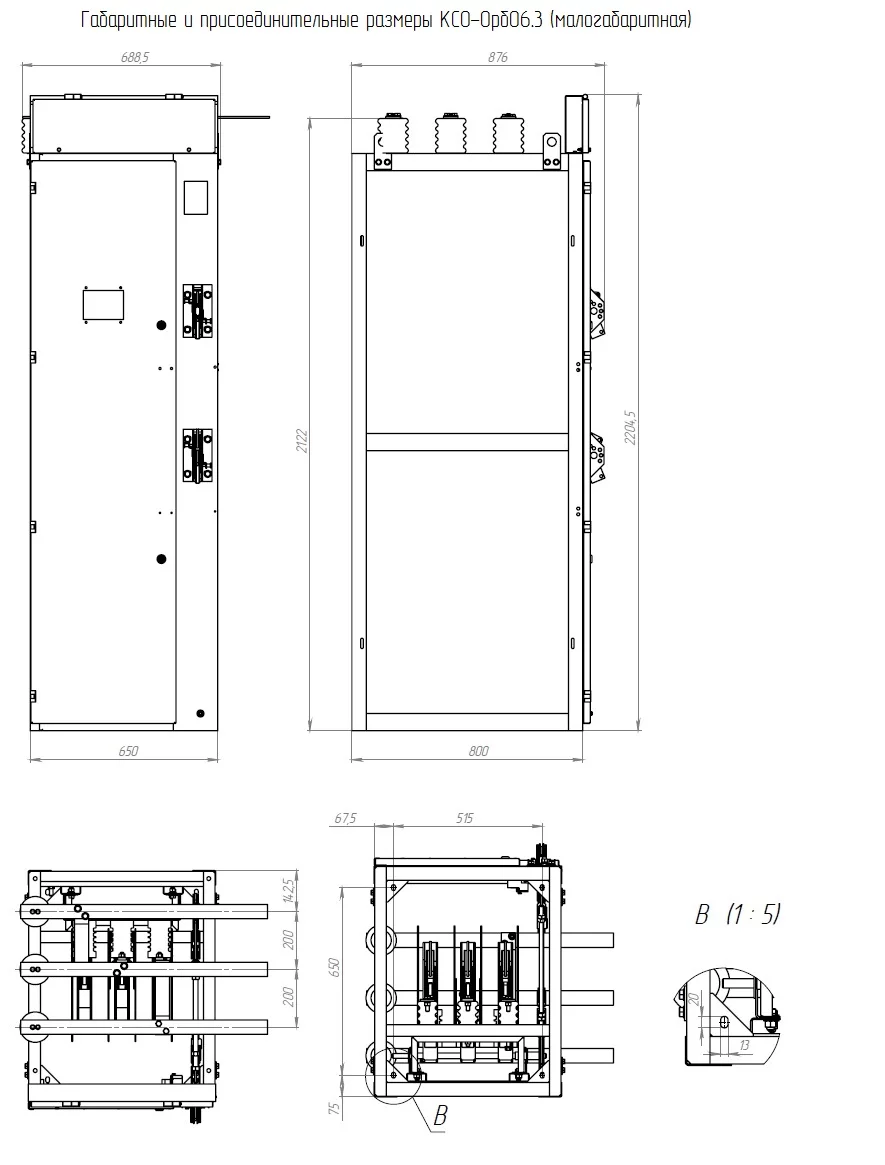

-Предусматривается возможность ввода высоковольтной линии и последующий ее вывод на силовой трансформатор с использованием одной камеры КСО-Орб06.2, КСО-Орб06.3 с кабельным вводом-выводом*.

- Возможность изготовления камер габаритом КСО-Орб06.1 (2200х1000х1000 мм),  КСО-Орб06.4 (2400х800х1000 мм) для реконструкции подстанций с камерами КСО старых модификаций*.

*- требуется дополнительная установка фальшь - панели размером 300 мм к существующей ячейке КСО.
