Камеры сборные одностороннего обслуживания с вакуумным выключателем КСО-Орб07 (аналог 200 серии) на напряжение 6-10 кВ

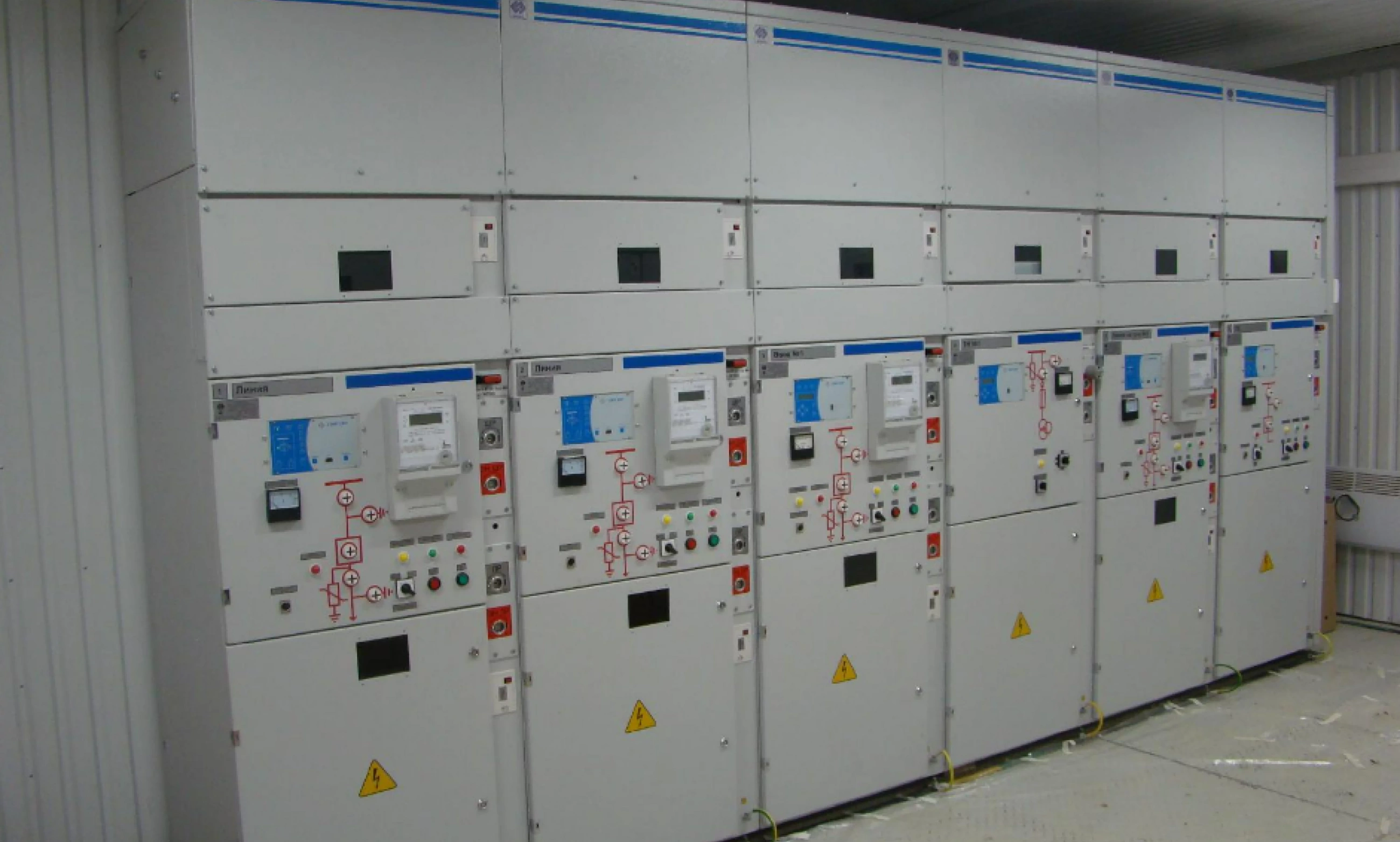

Описание и область применения

Преимущества:

• повышенная устойчивость аппарата к токовым и механическим перегрузкам;
• малый вес и габариты;
• полимерно-порошковое окрашивание;
• использование РВЗ с шестеренчатым приводом;
• наклон шин под углом  для удобства обслуживания.

Буквенное обозначение вида камеры в зависимости от встраиваемой аппаратуры и присоединений:

• с вакуумными выключателями (КВВ);
• с выключателями нагрузки (КВН);
• с трансформаторами напряжения (КТН);
• с предохранителями силовыми (КПС);
• с силовыми трансформаторами собственных нужд (КСТ);
• с кабельными сборками (ККС);
• с разъединителями (КР);
• шинные мосты (ШМ);
• шинные перемычки (ШП) ;
• шинные заземлители (ШЗ)
• вставки переходные (ВП)

Особенности комплектации

В качестве коммутационных аппаратов в камерах КСО Орб07  применяются:

1. Вакуумные выключатели: BB/TEL, ВБП, ЗАН5, ВВР, VD4, EVOLIS.

2. Выключатели нагрузки: ВНА, ВНВР.

3.   Разъединитель РВЗ-10/400(630).

В камерах устанавливаются:

• трансформаторы собственных нужд однофазные ОЛСП-1,25;
• трансформаторы собственных нужд трехфазные ТМГ;
•  трансформаторы напряжения 3хЗНОЛП с литой изоляцией со встроенными предохранителями;
• трансформаторы тока ТЛП, ТПОЛ,ТПЛ;
• трансформаторы нулевой последовательности ТЗЛМ, ТЗРЛ;
• для защиты от грозовых и коммутационных перенапряжений устанавливаются ограничители перенапряжений (ОПН);
•  предохранители ПКТ, ПКТ-VK;
• микропроцессорная  защита ТЭМП, SEPAM,  БЭМП, УЗА,  БМРЗ, MICOM, СИРИУС* ;
• блоки питания БПТ-615, БПК – 001.

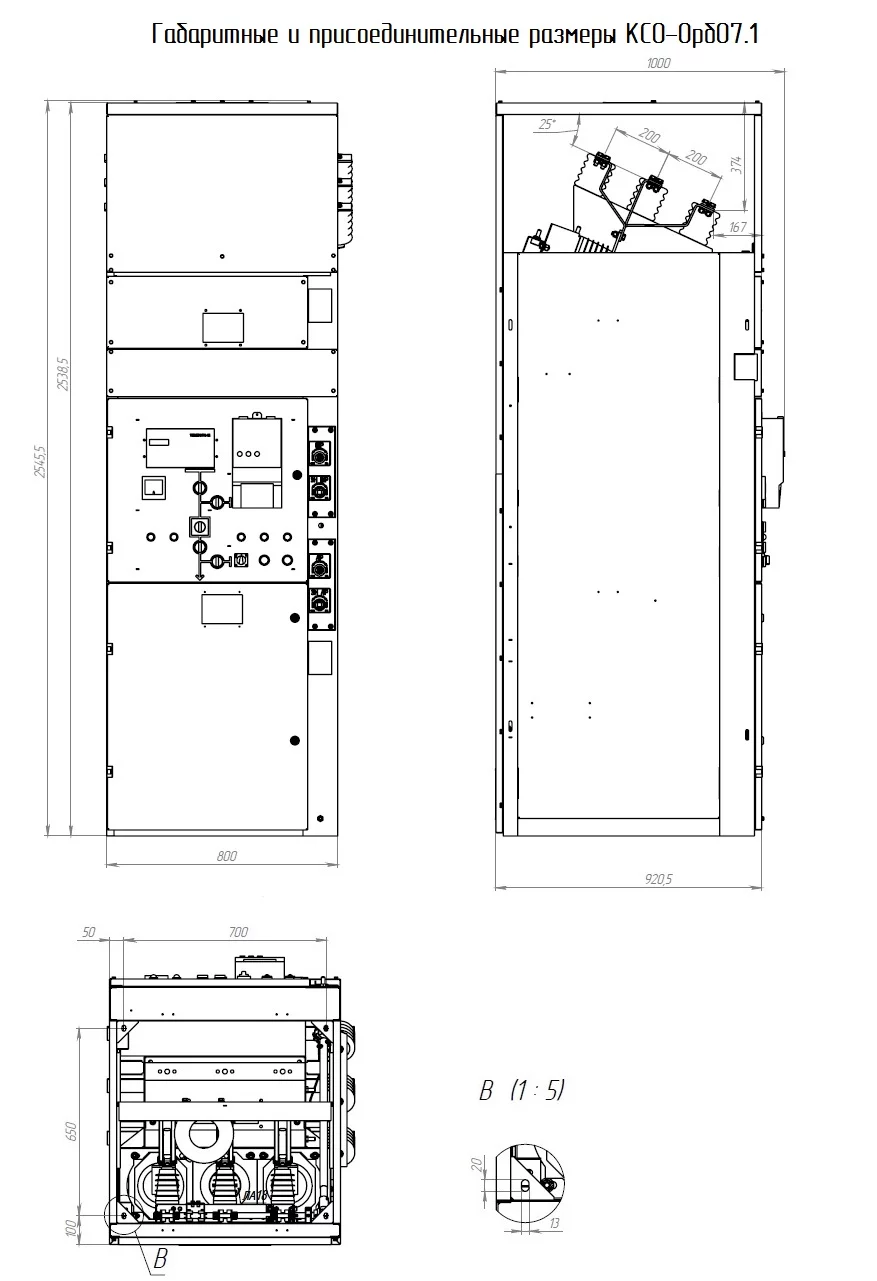

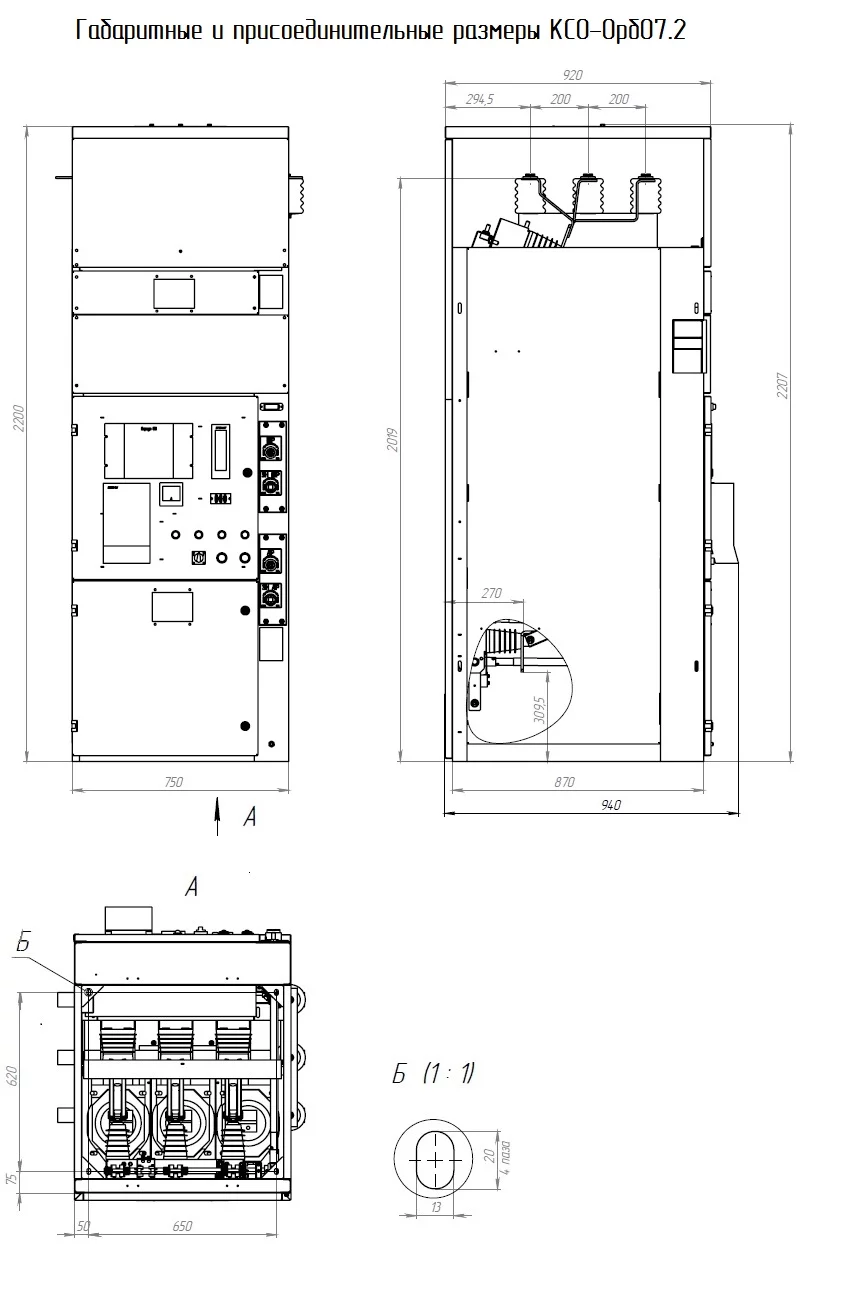

*-  только для КСО Орб 07.2

Дополнительные возможности:

• Блоки индикации напряжения;
• Индикаторы коротких замыканий;
• Установка измерительных преобразователей;
• Установка блоков телеуправления;
• Реализация схемы главных цепей на индикаторах положения (СКЛ, NEF) или на КСО-мнемо.
