Блочно-модульное здание ЗРУ 6(10) кВ

Описание и область применения

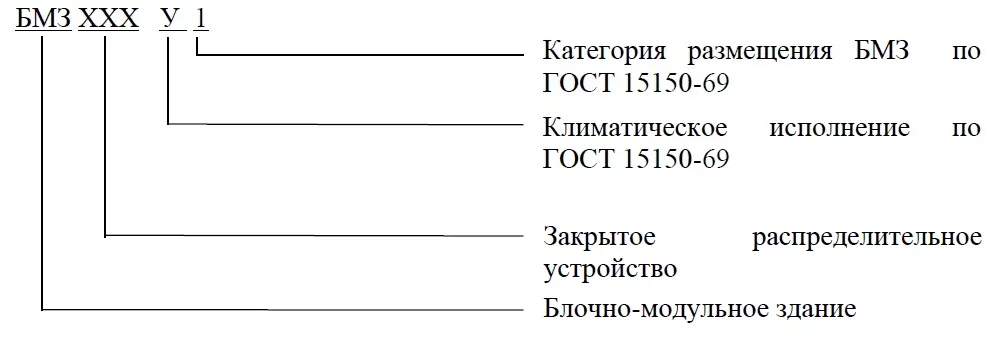

Структура условного обозначения

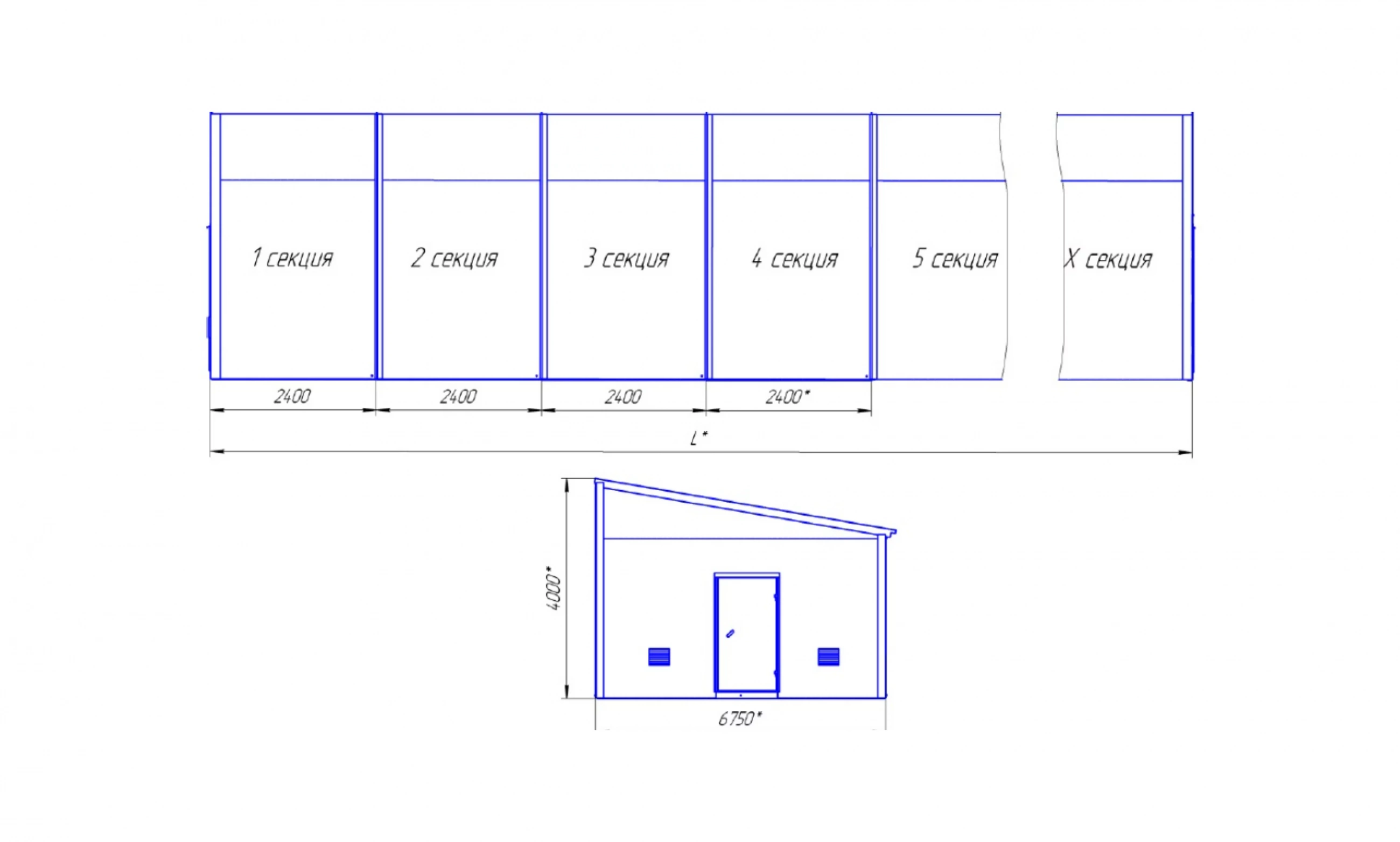

Краткое описание конструкции БМЗ-ЗРУ

БМЗ-ЗРУ – закрытое распределительное устройство

БМЗ-ЗРУ на напряжение до 10 кВ трехфазного тока частотой 50 Гц предназначено для приема и распределения электрической энергии.

БМЗ-ЗРУ – устройство, состоящее из одного или нескольких транспортабельных блоков, в которых смонтированы шкафы КРУ до 10 кВ, шинные мосты, проходные изоляторы, выполнено основное и аварийное  электрическое осве­щение, отопление и вентиляция, а также проложены провода и кабе­ли внутренних соединений.

В БМЗ-ЗРУ устанавливаются высоковольтные шкафы КРУ.

Количество шкафов КРУ, устанавливаемых в БМЗ -ЗРУ и тип установки (однорядная или двухрядная) определяется техническим заданием.

Вводы в БМЗ -ЗРУ воздушные осуществляются с помощью проходных с изоляторов. Высоковольтные отходящие кабели от линейных шкафов под КРУ выводятся в проемы в основании (полу) БМЗ. Также через проемы в основании заводятся в БМЗ низковольтные кабели.

Основное освещение БМЗ-ЗРУ выполнено светильниками с люминесцентными лампами, аварийное – светильниками с лампами накаливания. Отопление осуществляется электрообогревателями, обеспечивающими в зимний период температуру 22°С. Управление отоплением - ручное и автоматическое.

Особенности

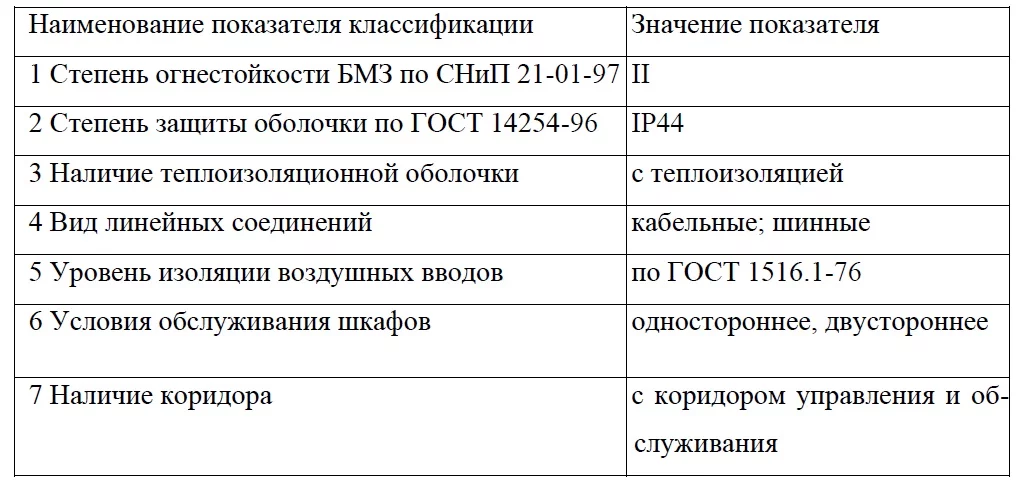

Технические характеристики
