Блочно-модульное здание ОПУ

Описание и область применения

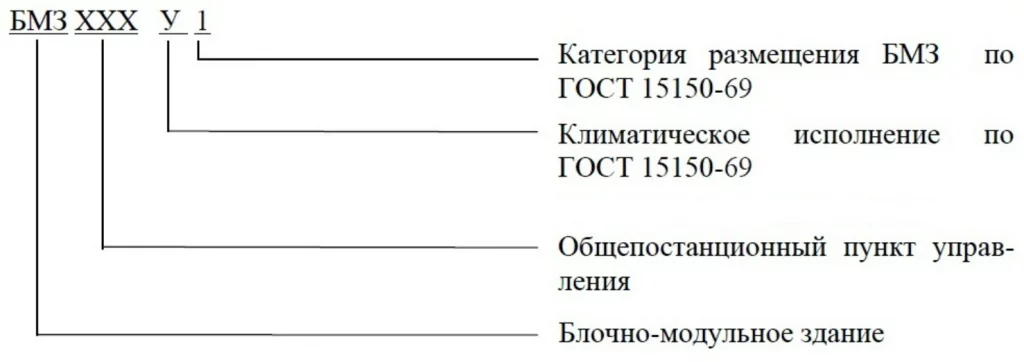

Структура условного обозначения


Пример  записи при заказе БМЗ общеподстанционного пункта управления  климатического  исполнения  У1  по  ГОСТ 15150-69:

БМЗ-ОПУ У1

Краткое описание конструкции БМЗ-ОПУ

БМЗ-ОПУ – общеподстанционный пункт управления

БМЗ-ОПУ предназначено для осуществления управления, защиты, автоматики и сигнализации на электрических подстанциях напряжением 110 и 220 кВ

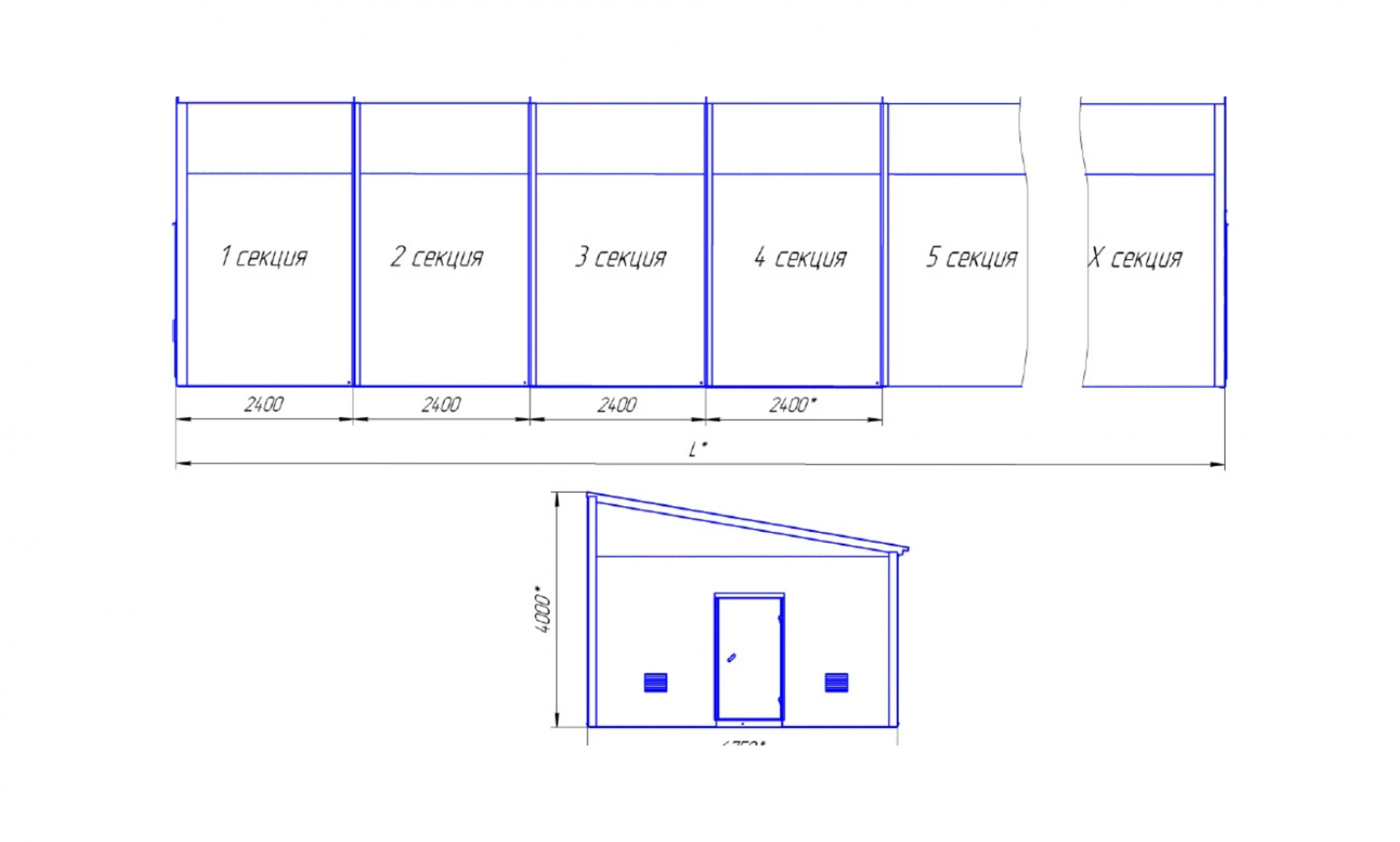

БМЗ-ОПУ состоит из одного или нескольких транспортабельных блоков, стыкуемых в единое помещение, в которое монтируются низковольтные комплектные устройства (НКУ) собственных нужд переменного и постоянного тока, релейной защиты, автомати­ки, управления и сигнализации; выполнены электрическое отопление, освещение, вентиляция, а также проложены кабели и провода внутренних соединений.

Количество блоков, компоновка вспомогательных помещений и вид щита управления определяются техническим заданием заказчика для кон­кретного объекта в соответствии с рекомендуемыми компоновками.

НКУ устанавливаются на швеллеры высотой 200 мм над уровнем пола. Канал под НКУ используется для прокладки кабельных соединений в пре­делах блока. Для подключения внешних контрольных кабелей предусмотрены шкафы кабельных сборок (ШКС), которые могут устанав­ливаться в каждом ряду  с НКУ РЗиА.

Ввод контрольных кабелей в БМЗ-ОПУ осуществляется через проемы в полу под каждым ШПК.

Ввод силовых кабелей осуществляется через проемы в полу под соответствующим НКУ.

Основное освещение БМЗ-ОПУ выполнено светильниками с люминесцентными лампами, аварийное – светильниками с лампами накаливания.

Отопление БМЗ-ОПУ осуществляется электронагревателями, расположенными вдоль стен блоков. Управление отоплением – ручное и автоматическое.

БМЗ-ОПУ оборудовано естественной приточной вентиляцией через специальные жалюзийные окна и вытяжной принудительной вентиляцией с помощью одного осевых вентиляторов. В помещении щита управления для создания комфортных условий возможна установка бытовых кондиционеров.

Особенности

Технические характеристики
