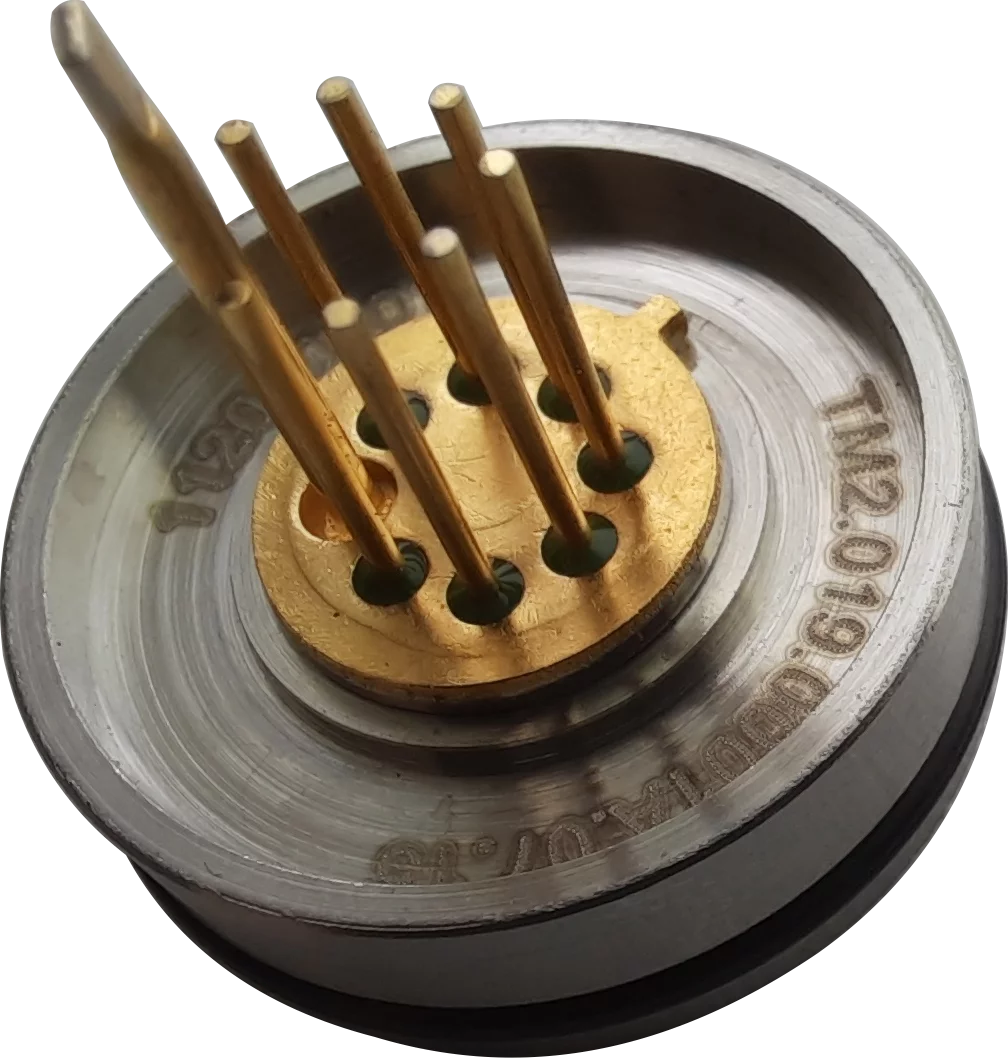

Тензорезистивный сенсор давления в титановом корпусе
- Главная
- Новые разработки
- Тензорезистивный сенсор давления в титановом корпусе
ОПИСАНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ
Сенсоры давления изготавливаются АО «Орбита» с использованием кремниевых чувствительных элементов собственной разработки на основе 50-летнего опыта в области микроэлектроники.

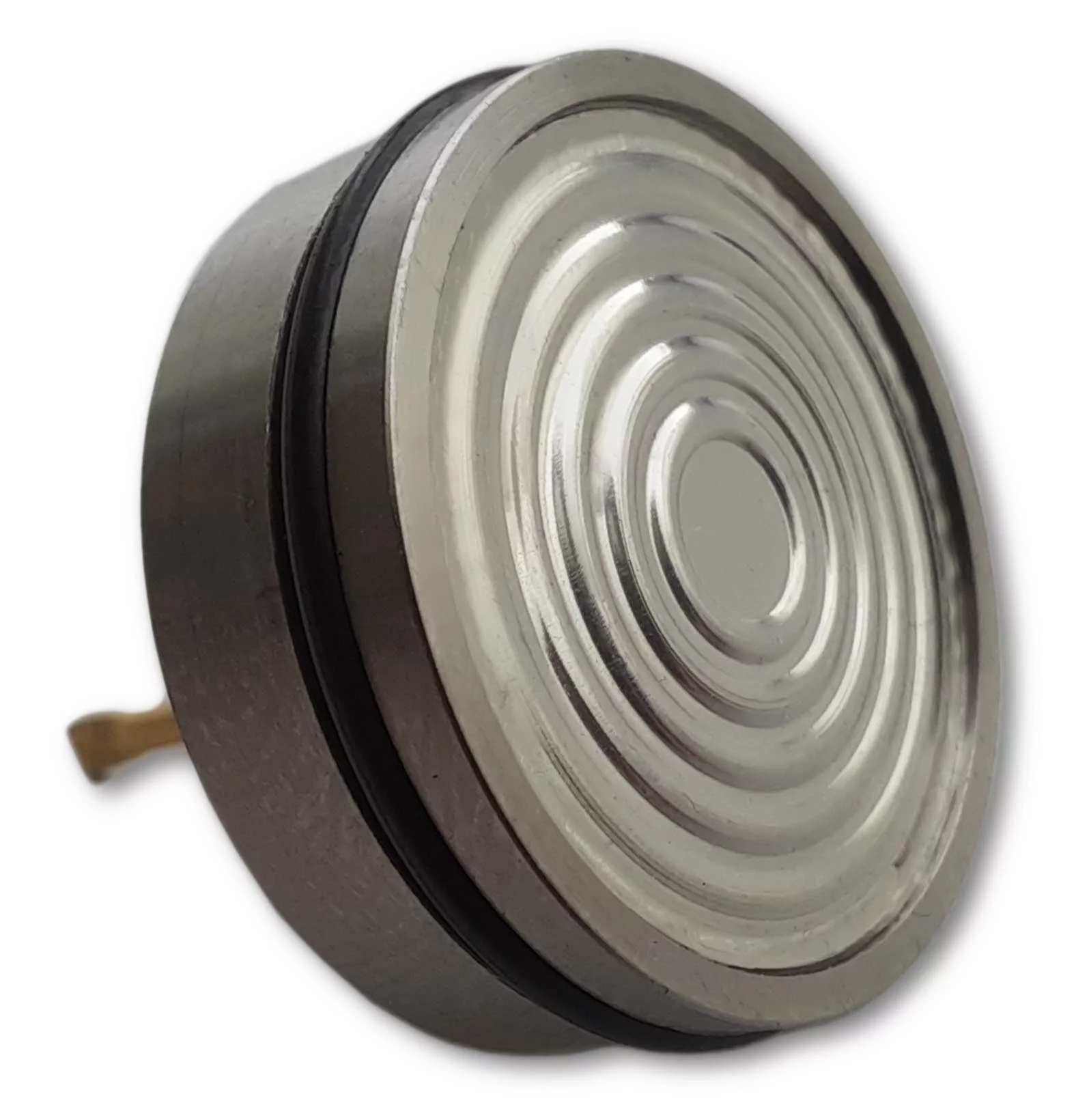

Корпус сенсора и изолирующая диафрагма соединены по технологии лазерной сварки с сохранением превосходных коррозионных свойств, в том числе и к агрессивным жидкостям и газам.
Тензорезистивные сенсоры позволяют создавать высокоточные преобразователи давления для широкого спектра отраслей промышленности, включая:
• нефтегазовую промышленность;
• химическую промышленность;
• пищевую промышленность;
• транспорт;
• метрологическое оборудование;
• жилищно-коммунальное хозяйство.
Корпус сенсора и изолирующая диафрагма соединены по технологии лазерной сварки с сохранением превосходных коррозионных свойств, в том числе и к агрессивным жидкостям и газам.
Тензорезистивные сенсоры позволяют создавать высокоточные преобразователи давления для широкого спектра отраслей промышленности, включая:
• нефтегазовую промышленность;
• химическую промышленность;
• пищевую промышленность;
• транспорт;
• метрологическое оборудование;
• жилищно-коммунальное хозяйство.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Рабочее давление (Рраб), МПа | 0,1 ... 25,0 |
| Давление перегрузки, МПа | ≤ 1,5 Pраб |
| Давление разрушения, МПа | ≥ 3Pраб |
| Предельно допустимый рабочий температурный диапазон, оС | -60 … +125 |
| Диапазон рабочих температур (Траб), оС | -20 … +80 |
| Сопротивление тензомоста (RM), кОм | 3 … 4,5 |
| Напряжение питания (UП), В при питании сенсора постоянным напряжением | < 8 |
| Напряжение смещения нуля (Uсм), мВ при давлении = Pраб, Tраб = 25°С, Uп = 5В | -15 .. 15 |
| Выходное напряжение (Uвых), мВ при давлении = Pраб, Tраб = 25°С, Uп = 5В | ≥ 60 |
| Сопротивление терморезистора (RT), кОм при Tраб = 25°С, Uп =5В | 18 … 45 |
| Температурный коэф. сопротивления терморезистора (αRт ), %/ºC при Tраб до -60°С до 125°С, Uп = 5В | ≥ 0,6 |
| Температурный коэф. выходного напряжения (αUвых), %/°С при Tраб от -20°С до 80°С, Uп = 5В | ≤ 0,2 |
| Устойчивость к вибрации, g при частоте воздействия от 20 до 5000Гц | 20 |
| Основная погрешность (Y), %Uвых при НКУ Uп = 5В | 0,15; 0,25; 0,5 |
