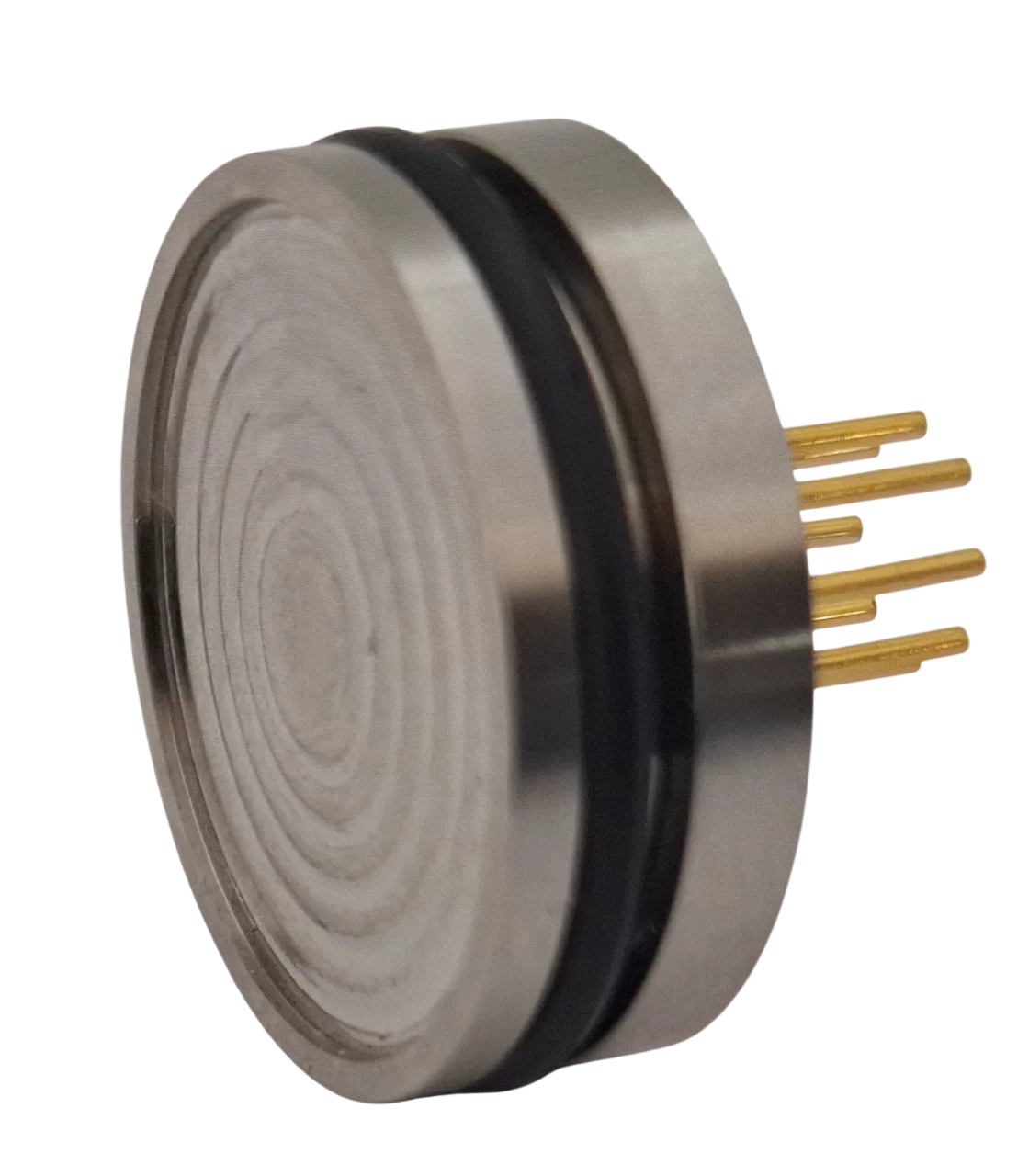

Сенсоры давления серии ТМ4

Описание

Изделие имеет различные варианты исполнений с жёсткими и гибкими выводами, преобразует абсолютное, избыточное и дифференциальное давление в электрический сигнал в широком температурном диапазоне, служит составной частью датчика давления.

Схема представляет полузамкнутый мост для начальной подстройки смещения нуля. На одном кристалле последовательно с тензорезистивным мостом подключается интегрально реализованная транзисторная схема.

Параметры

• Тип давления : абсолютное/избыточное

• Рабочее давление (Рраб): 0,1 .. 10 МПа

• Давление перегрузки :

          для Рраб до 4 МПа : 2 Pраб

          для Рраб от 4 до 10 МПа : 1,5 Рраб

• Сопротивление тензомоста : 3,7 ± 0,7 кОм

• Сопротивление всей схемы : 7 ± 1 кОм

• Напряжение питания (не более) : 8 В

• Напряжение смещения нуля (типовое) : -10 .. 10 мВ

• Выходное напряжение (типовое) (при НКУ, Uпит = 5 В) : > 50 мВ

• Основная погрешность, %Uвых (при НКУ, Uпит = 5 В) : < 0,25

• Предельно допустимый рабочий температурный диапазон : -60 .. 85 ˚С

• Диапазон рабочих температур : -40 .. 80 ˚С

• Температурный коэффициент смещения нуля (при T = -40 .. 20˚С,  % ВПИ/˚С) : < 0,03

• Температурный коэффициент смещения нуля (при T = 20 .. 80˚С,  % ВПИ/˚С) : < 0,02

• Температурный коэффициент чувствительности (при T = -40 .. 20˚С,  % ВПИ/˚С) :  < 0,001

• Температурный коэффициент чувствительности (при T = 20 .. 80˚С,  % ВПИ/˚С) : < 0,015
