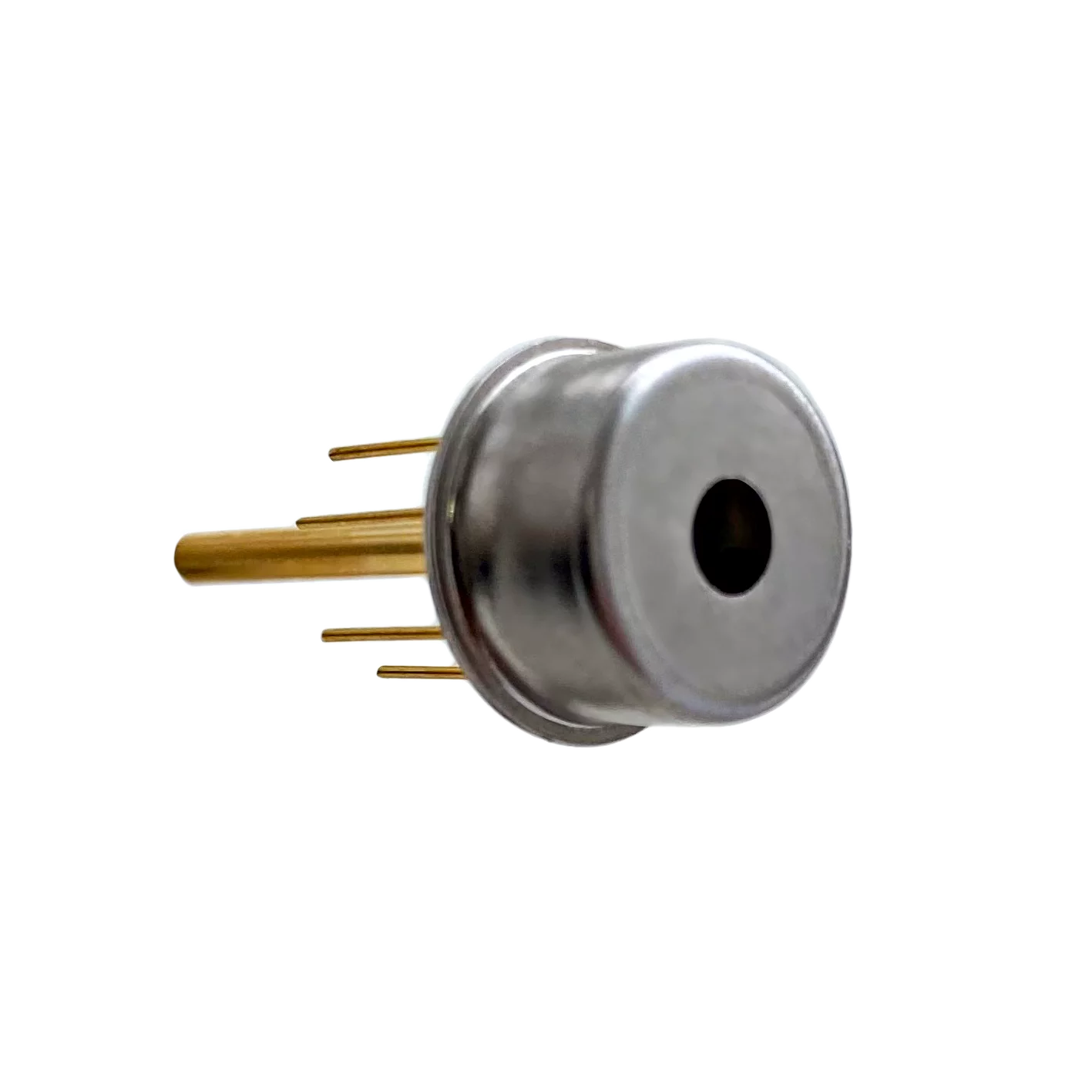

Сенсоры давления серии СД5

Описание

Сенсор прямого действия предназначен для преобразования малых давлений некоррозионных газообразных сред в электрический сигнал и служит составной частью датчика давления.

Схема представляет полузамкнутый мост для начальной подстройки смещения нуля. На одном кристалле последовательно с тензорезистивным мостом подключается интегрально реализованная транзисторная схема.

Параметры

• Тип давления : абсолютное/избыточное

• Рабочее давление (Рраб): 0,1 .. 0,6 МПа

• Давление перегрузки (менее) : 2 Pраб

• Давление разрушения (более) : 3 Pраб

• Сопротивление тензомоста : 3,7 ± 0,7 кОм

• Сопротивление всей схемы : 7 ± 1 кОм

• Напряжение питания (не более) : 8 В

• Напряжение смещения нуля (типовое) : -10 .. 10 мВ

• Выходное напряжение (типовое) (при НКУ, Uпит = 5 В) : > 50 мВ

• Основная погрешность, %Uвых (при НКУ, Uпит = 5 В) : < 0,25

• Предельно допустимый рабочий температурный диапазон : -40 .. 85 ˚С

• Диапазон рабочих температур : -30 .. 80 ˚С

• Температурный коэффициент смещения нуля (при T = -30 .. 20˚С,  % ВПИ/˚С) : < 0,03

• Температурный коэффициент смещения нуля (при T = 20 .. 80˚С,  % ВПИ/˚С) : < 0,02

• Температурный коэффициент чувствительности (при T = -30 .. 20˚С,  % ВПИ/˚С) :  < 0,001

• Температурный коэффициент чувствительности (при T = 20 .. 80˚С,  % ВПИ/˚С) : < 0,015
