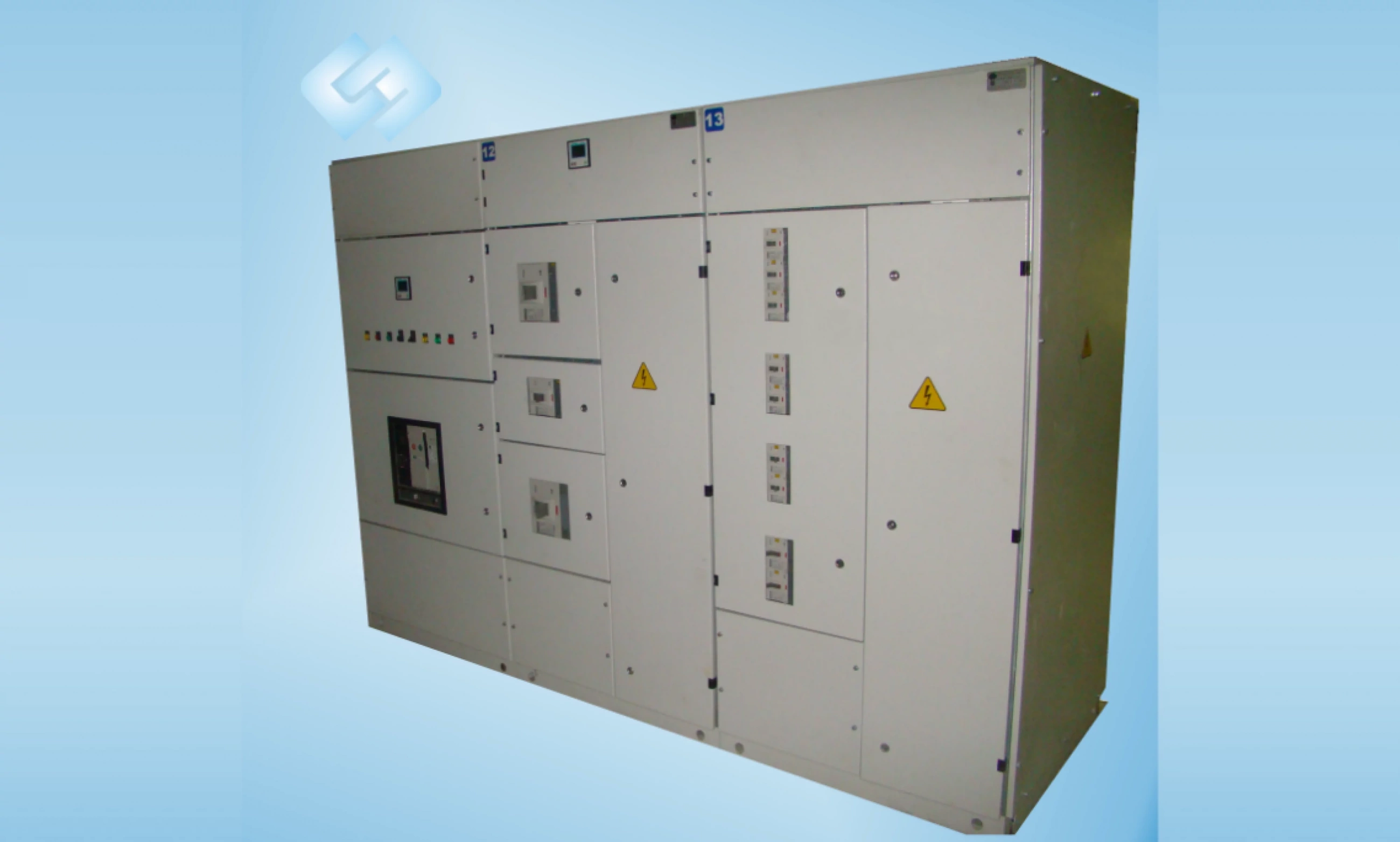

Низковольтные комплектные устройства НКУ-Орб 11

Описание и область применения

Устройства НКУ предназначены для комплектования щитов распределения электрической энергии трехфазного переменного тока напряжением 380/220 В и частотой 50 Гц в сетях с глухо заземленной нейтралью, а также для защиты линий при перегрузках и коротких замыканиях.

НКУ применяются в составе систем энергоснабжения, управления и автоматики в качестве распределительных щитов, силовых распределительных пунктов, щитов и шкафов управления и автоматики. НКУ так же используют в качестве распределительных устройств стороны низкого напряжения комплектных трансформаторных подстанции.

Преимущества

• Простота и надежность конструкции;
• Повышенная безопасность обслуживания за счет локализации отсеков;
• Полимерно-порошковое покрытие;
• Применение надежных комплектующих изделий;
• Высокий уровень контроля качества изделия, изготовлено в соответствии с ГОСТом  на НКУ;
• Модульная конструкция НКУ обеспечивает возможность создания широкого спектра электроустановок;
• Высокие функциональные возможности НКУ-Орб11 позволяют решать задачи заказчика в области управления автоматизации и диспетчеризации.
• В конструкции НКУ, имеет кабельный отсек, позволяющий удобно осуществлять монтаж отходящих линий как с верхним вводом, так и с нижнем(возможность подключения отходящих кабельных линий вверх и вниз одновременно)

В камерах устанавливаются:

Автоматы: ВА, LS-Корея (стандартная комплектация)*

Трансформаторы тока Т-0,66, ТШП-0,66, ТШЛ – 0,66(стандартная комплектация)*

Приборы контроля: вольтметр, амперметр (стандартная комплектация)*

Приборы учета: счетчики Меркурий, ПСЧ (стандартная комплектация)*

*возможна установка других комплектующих по согласованию с заказчиком.

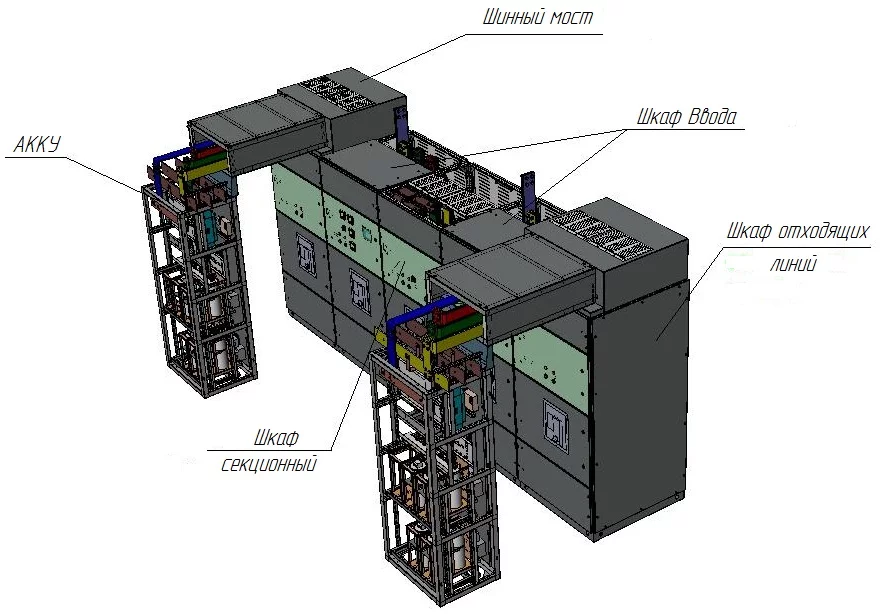

Вариант построения РУ-0,4 кВ на базе шкафов НКУ-Орб11
